Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO
pag. 21
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
3.13. MONTAGGIO RIVESTIMENTI DI SERIE MCZ
Per il montaggio dei rivestimenti destinati specificamente al prodotto
MCZ PowerSystem, si rimanda l’installatore al manuale di uso e
installazione contenuto all’interno di ogni specifico rivestimento.

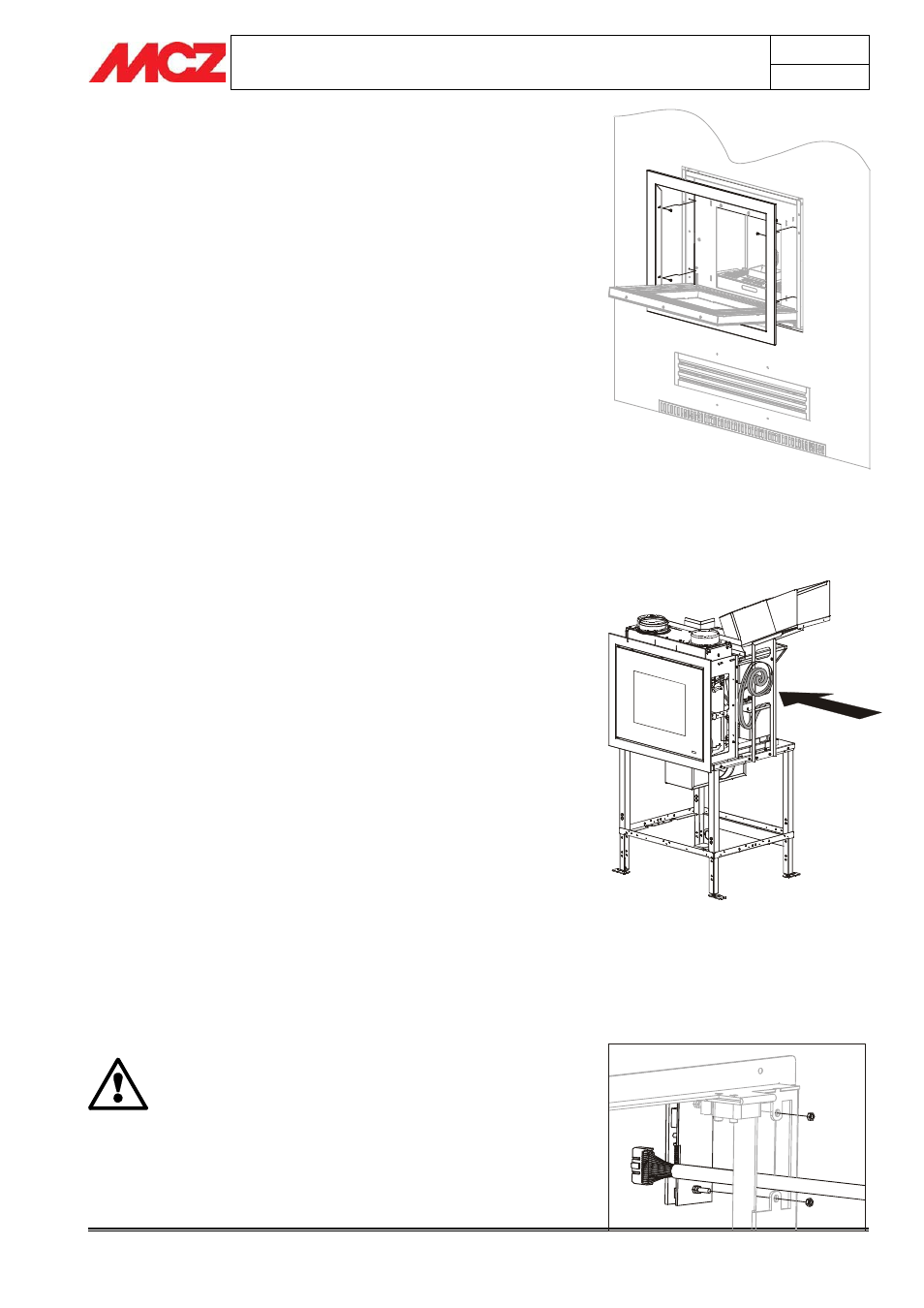

3.14. MONTAGGIO CORNICE DI COMPENSAZIONE
Una volta ultimato il rivestimento e/o la parte in cartongesso, montare
la cornice di compensazione precedentemente smontata (
cap. 3.4)
Tale cornice ha lo scopo di rifinire e coprire quella fessura che si viene a
formare tra la struttura metallica del monoblocco e la parete.
Per montare la cornice è sufficiente aprire la porta del PowerSystem,
infilare la cornice come in figura e fissarla con le quattro viti in
dotazione sui montanti laterali della struttura, all’interno del profilo della
porta.
3.15. MONTAGGIO SPORTELLO SCIVOLO PELLET E PANNELLI COMANDI.
Lo sportello di caricamento pellet esce dalla fabbrica privo dei pannelli
di emergenza e del pannello contenete i connettori seriali che sono da
montare dopo aver scelto da quale lato orientare l’apertura dello
sportello.
Lo sportello è predisposto per essere ruotato di 180° nel caso di
posizionamento sul lato sinistro o destro del rivestimento. Il telaio dello
sportello è infatti perfettamente speculare per quanto riguarda i fori di
fissaggio alla cappa e quindi è sufficiente ruotare lo sportello a seconda
delle proprie esigenze.
Si segnala invece che i fori per l’alloggiamento dei pannelli sono diversi
tra loro e che ogni pannello va montato solo ed esclusivamente sul suo
alloggiamento. In base a come si orienta lo sportello il pannello di
emergenza si troverà sopra il pannello che contiene le connessioni
seriali e viceversa.
3.15.1. Montaggio pannello di emergenza e
connessioni seriali
Come precedentemente riportato, il pannello di emergenza ed il
pannello delle connessioni seriali, sono già collegati ai rispettivi cavi flat
dalla casa costruttrice e arrotolati e ricoverati provvisoriamente sul lato
destro del monoblocco (vedi figura). Senza scollegarli, portare i cavi
ed i pannelli in corrispondenza del foro della cappa destinato
all’alloggiamento dello sportello. Una volta realizzata la cappa eseguire il
montaggio dei pannelli al telaio dello sportello.
Prestare la massima attenzione quando si
movimentano i pannelli collegati ai relativi cavi flat.
I cavi flat devono rimanere in zone lontane dal calore
o in zone dove non possono essere danneggiati
dall’eventuale estrazione del monoblocco. .
Per il fissaggio dei pannelli comando procedere come segue:
x Impugnare il telaio dello sportello e operare dal retro
Montaggio cornice di compensazione
Cavi flat con pannello di emergenza e
connessioni seriali pre-montati da MCZ
