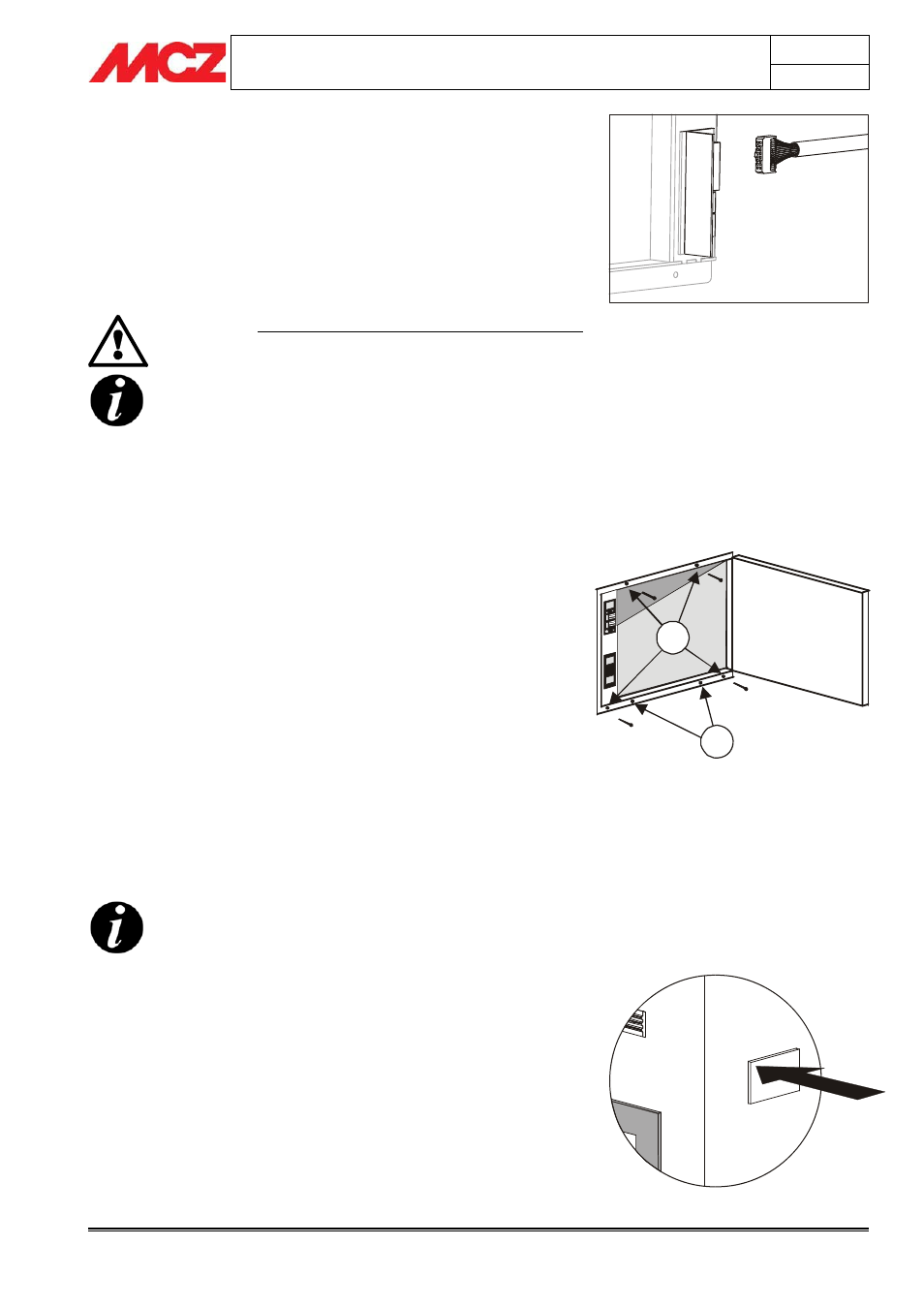

Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO
pag. 22
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
x Prendere un pannello per volta e svitare il primo dado dei 2
piedi filettati posti nella parte posteriore
x Se necessario, o se lo ritenete più agevole, scollegare
momentaneamente il cavo flat dal pannello.
x
Infilare il pannello nella sua sede
x Ricollegare il cavo flat se precedentemente lo avete scollegato
x Riavvitare i dadi per fissare il pannello senza serrare con forza
x Ripetere la medesima operazione per tutti e due i pannelli
I connettori sono dimensionalmente diversi tra di loro
ed hanno un senso di inserimento dettato da un dente
presente sia sul connettore del cavo che del pannello.
Non forzare in nessun caso l’inserimento del
connettore.
Non piegare o attorcigliare i cavi.
Non modificare i connettori o i cablaggi o i supporti
dei pannelli.
I cavi devo passare lontani da fonti di calore
3.15.2. Montaggio sportello
x Una volta eseguito il cablaggio elettrico, prima di fissare
definitivamente lo sportello alla cappa, eseguire una prova di
funzionamento.
x Se il test ha dato esito positivo fissare lo sportello alla cappa
mediante quattro viti, usufruendo dei quattro fori presenti sul
telaio dello sportello stesso marcati con la lettera (A).
x I fori marcati sul profilo interiore dello sportello (B) servono
invece a fissare il telaio dello sportello al telaio dello scivolo per
fissare definitivamente i due elementi racchiudendo nel mezzo
la parete della cappa.
x Preventivamente sulla cappa è necessario eseguire un foro
rettangolare ad una altezza determinata da come sono state
fissate le gambe (vedi cap.3.4 del manuale.)
Per semplicità riportiamo qui di seguito una maschera per la
realizzazione di tutti i fori con le relative dimensioni.
Come sopra descritto lo sportello può essere montato
ruotandolo di 180° quindi i fori (A) e (B), nel caso in
cui si decida di montare lo sportello specularmene al
disegno, sono semplicemente invertiti.
3.16. APERTURA/CHIUSURA DELLO SPORTELLO PELLET
Lo sportello è provvisto di una chiusura a pressione e pertanto è
completamente privo di maniglie o impugnature.
Per aprire o chiudere la portina, premerla in corrispondenza dello
spigolo in alto a sinistra. Con la semplice pressione questa si aggancerà
o sgancerà dal dispositivo di chiusura posto sul telaio dello sportello.
Fissaggio sportello cablato alla cappa
A
B
Apertura portina dello sportello
