HEIDENHAIN TNC 640 433
13.2 F
u
nzioni base (opzione sof
tw
a
re
50)

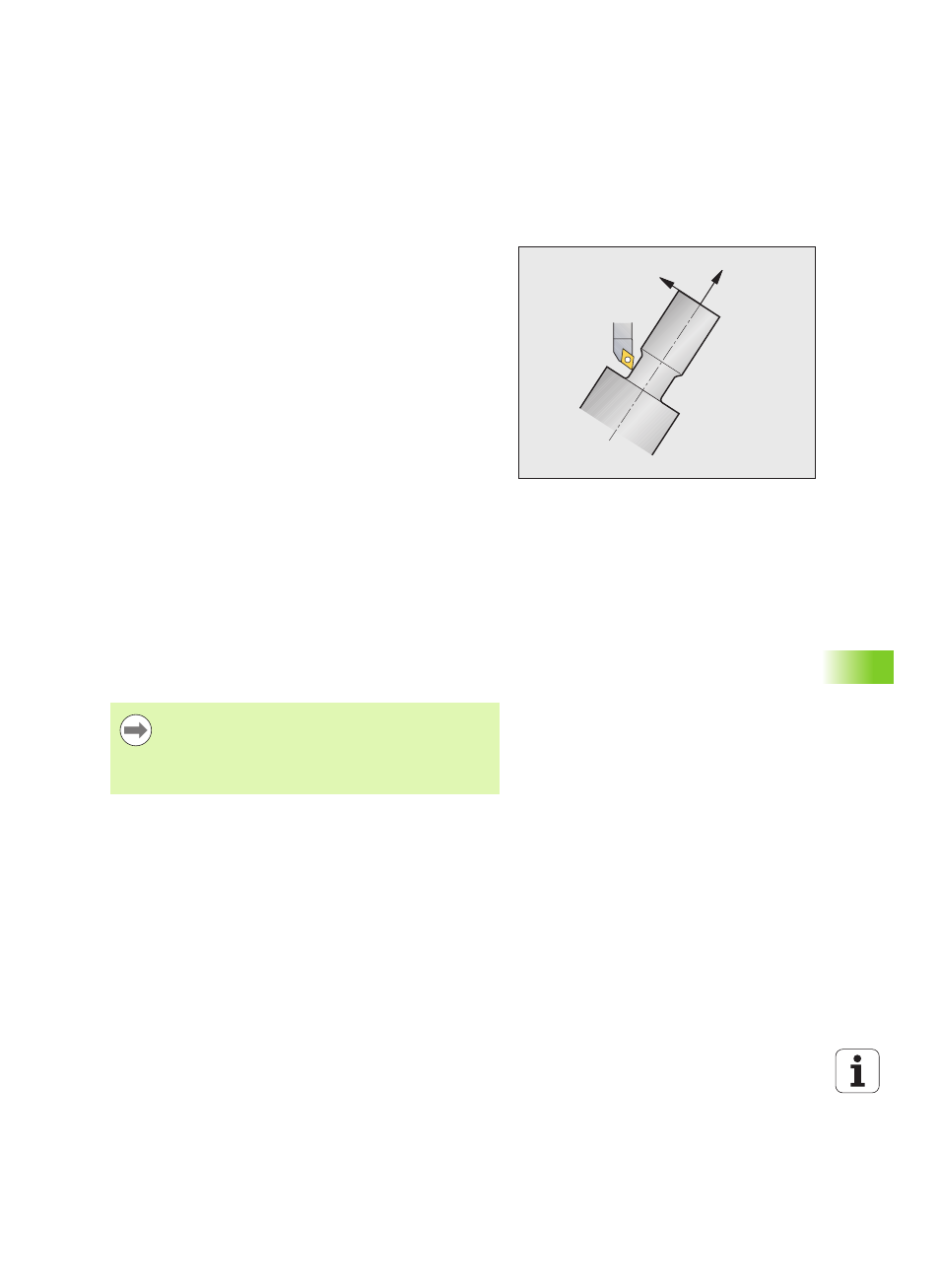

Lavorazione di tornitura inclinata
A volte può risultare necessario che gli assi orientabili debbano essere
portati in una certa posizione per poter eseguire la lavorazione. Tale
inclinazione è ad esempio necessaria se gli elementi del profilo
possono essere lavorati soltanto in una determinata posizione a causa
della geometria dell'utensile.
Grazie all'inclinazione di un asse orientabile si crea un offset tra pezzo
e utensile. La funzione M144 considera la posizione degli assi inclinati e
compensa tale offset. La funzione M144 allinea inoltre la direzione Z del
sistema di coordinate del pezzo in direzione dell'asse centrale del
pezzo. Se l'asse inclinato è un asse orientabile, il pezzo si trova in una
posizione obliqua e il TNC esegue i movimenti di traslazione nel
sistema di coordinate ruotato del pezzo. Se l'asse inclinato è una testa
orientabile (l'utensile è in posizione obliqua), il sistema di coordinate
del pezzo non viene ruotato.
In seguito all'inclinazione dell'asse orientabile è eventualmente
necessario preposizionare di nuovo l'utensile nella coordinata Y e
orientare la posizione del tagliente con il ciclo 800.
In alternativa alla funzione M144 si può anche impiegare anche la
funzione M128. L'effetto è identico, ma vale tuttavia la seguente
limitazione: il TNC può eseguire una correzione del raggio del tagliente
anche durante una lavorazione inclinata. Qualora la lavorazione
inclinata sia stata attivata con M128, la correzione del raggio del
tagliente non è possibile senza ciclo, ossia in blocchi di traslazione con
RL
/RR. Se si attiva la lavorazione inclinata con M144, tale limitazione non
si applica.
Se si eseguono i cicli di tornitura con M144, gli angoli dell'utensile
variano rispetto al profilo. Il TNC considera automaticamente tali
variazioni e controlla così anche la lavorazione, se inclinata.
X
Z
Se si eseguono lavorazioni inclinate, non è possibile
impiegare cicli di troncatura e cicli di filettatura.
La correzione dell'utensile è attiva sempre nel sistema di
coordinate dell'utensile, anche durante una lavorazione
inclinata.
