402

Programmazione: lavorazione a più assi

1

1

.6 Cor

rezione tr

idimensionale dell’ut

ensile (opzione sof

tw

a

re

2)

Definizione di vettore normale

Un vettore normale è una grandezza matematica avente una
dimensione pari a 1 ed una qualsiasi direzione. Nel caso di blocchi LN,
il TNC necessiterebbe fino a due vettori normali, uno per determinare
la direzione dei vettori alla superficie, e l'altro (opzionale) per la
direzione dell'orientamento dell'utensile. La direzione del vettore
normale viene definita dalle componenti NX, NY e NZ. Per le frese a
candela e a raggio frontale essa è perpendicolare dalla superficie del
pezzo al punto di riferimento utensile P

T

, per frese toriche a P

T

' ovvero

P

T

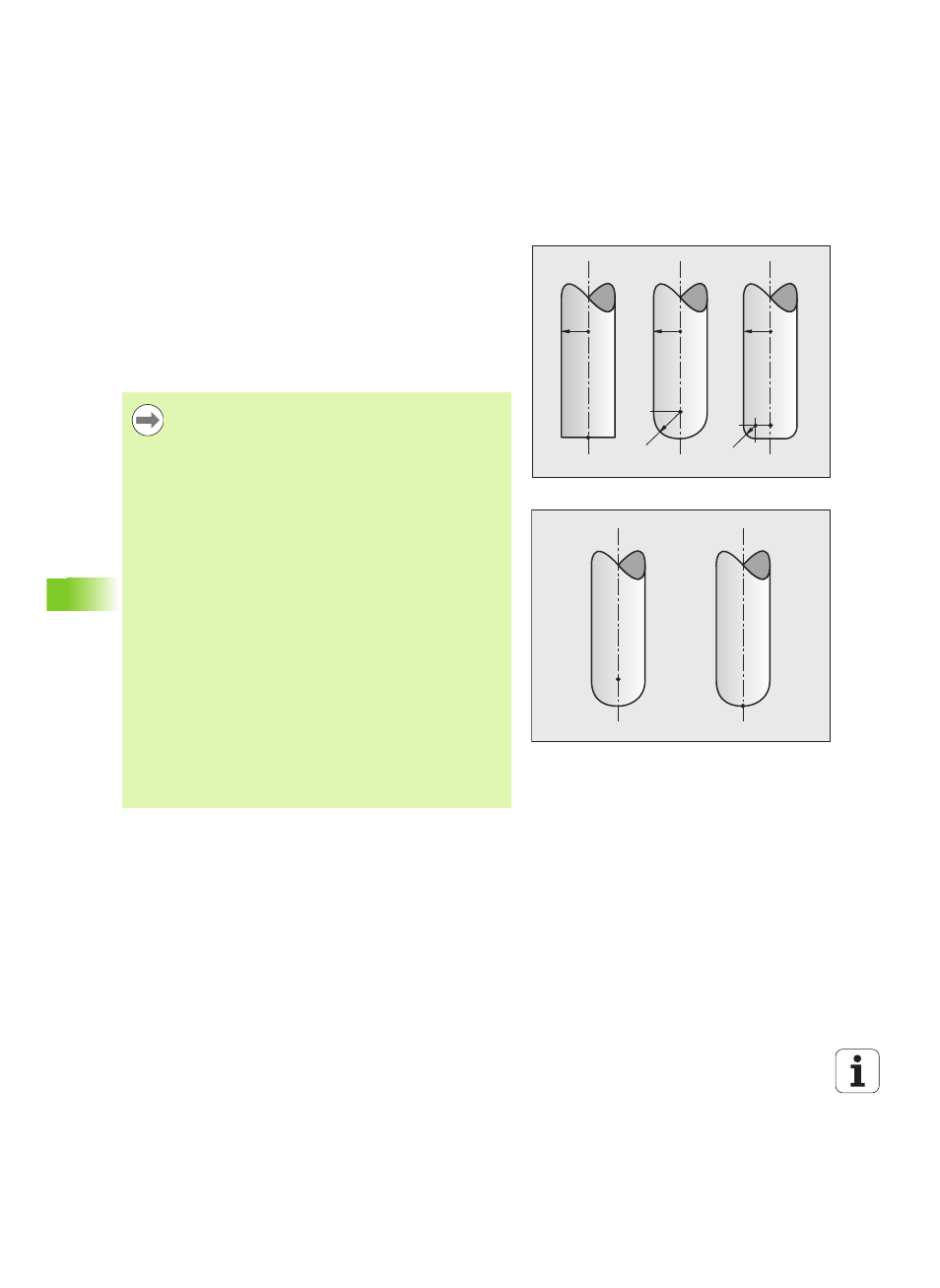

(vedere figura). La direzione dell'orientamento utensile è

determinata dalle componenti TX, TY e TZ.

PT

R

R

R

R2

PT

PT

R2

PT'

P

T

P

SP

Le coordinate per le posizioni X, Y e Z e per i vettori normali
NX, NY, NZ ovvero TX, TY e TZ devono essere
programmate nel blocco NC nello stesso ordine di
sequenza.

Nel blocco LN indicare sempre tutte le coordinate e tutti i
vettori normali, anche quando i valori non sono variati
rispetto al blocco precedente.

Calcolare con massima precisione possibile i vettori
normali ed emetterli con il numero di cifre decimali
necessario per evitare interruzioni di avanzamento durante
la lavorazione.

La correzione 3D con vettori normali alla superficie è valida
per le indicazioni di coordinate negli assi principali X, Y, Z.

Serrando un utensile con maggiorazione (valori delta
positivi), il TNC emette un messaggio d'errore. Il
messaggio d'errore può essere soppresso con la funzione
ausiliaria M107 (vedere "Definizione di vettore normale",
pagina 402).

Il TNC non emette alcun messaggio d'errore in caso di
danneggiamento del profilo dovuto ad una maggiorazione
dell'utensile.

Mediante il parametro macchina toolRefPoint si
determina se il sistema CAM ha corretto la lunghezza
utensile mediante il centro della sfera P

T

oppure il polo

della sfera P

SP

(vedere figura).
