Schermo e pannello di comando 2.2
2
TNC 620 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 8/2013
69

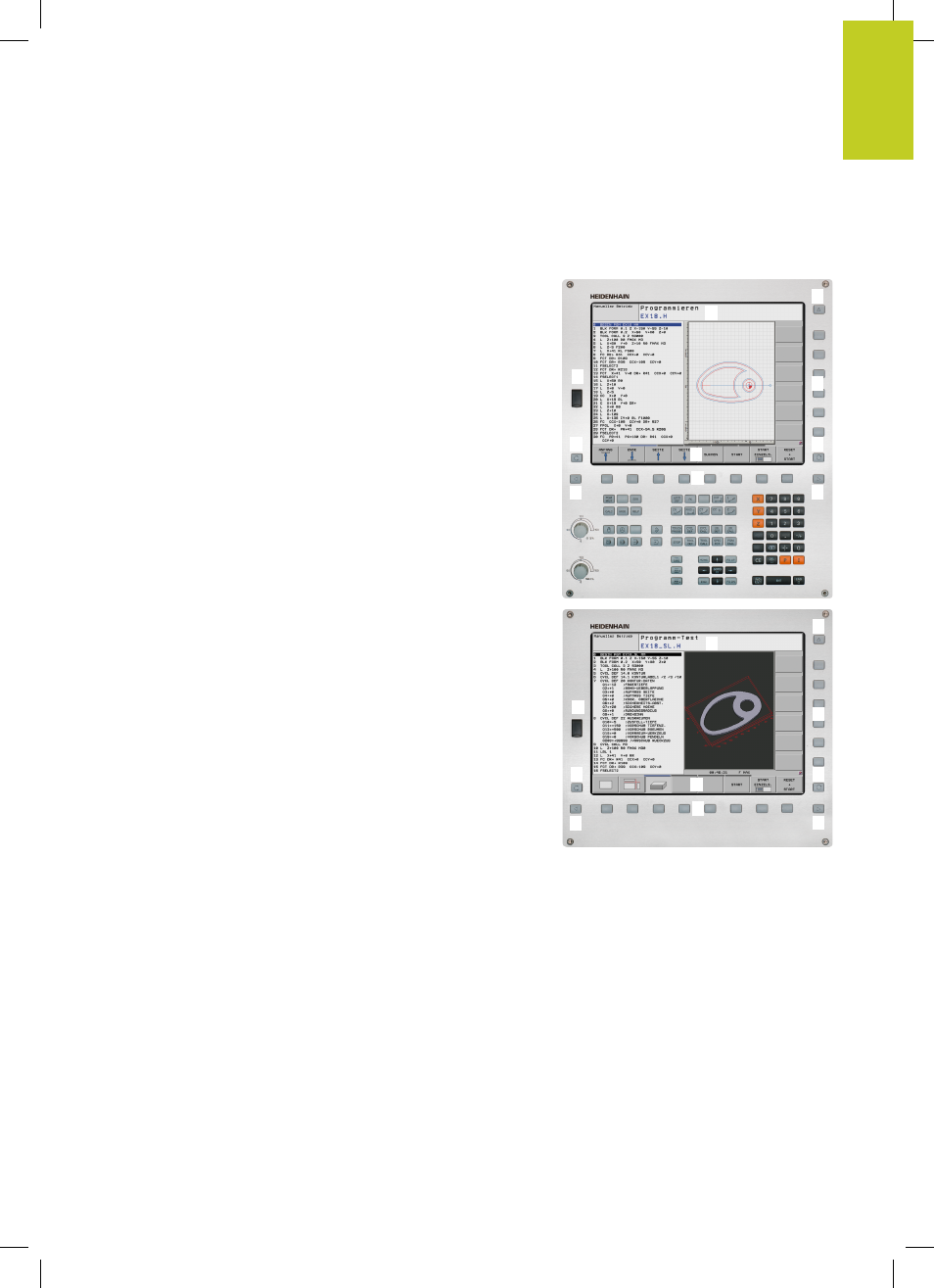

2.2 Schermo e pannello di comando
Schermo
Il TNC viene fornito come versione compatta o come versione con
schermo separato e pannello di comando. In entrambe le varianti il
TNC è dotato di uno schermo piatto TFT da 15".
1 Riga di intestazione
All'accensione del TNC lo schermo visualizza nella riga di
intestazione i modi operativi selezionati: i modi operativi
"Macchina" a sinistra e i modi operativi "Programmazione"
a destra. Nel campo più lungo della riga di intestazione
compare il modo operativo attivo: nello stesso campo
vengono visualizzati anche le domande di dialogo e i messaggi
(eccezione: quando il TNC visualizza solo la grafica).
2 Softkey
Sullo schermo in basso il TNC visualizza ulteriori funzioni in un
livello softkey che si selezionano con i relativi tasti sottostanti.
Delle barrette strette direttamente sopra il livello softkey
visualizzano il numero dei livelli softkey selezionabili con i tasti
cursore neri disposti alle relative estremità. Il livello softkey
attivo è evidenziato in chiaro.
3 Tasti di selezione softkey
4 Commutazione dei livelli softkey
5 Definizione della ripartizione dello schermo
6 Tasto di commutazione per modi operativi
"Programmazione"/"Macchina"
7 Tasti di selezione per softkey del costruttore della macchina
8 Commutazione livelli softkey del costruttore della macchina
9 Porta USB
2
3
4
5
8
9
6
7
1
4
2
3
4
5
8
9
6
7
1
4
