Movimenti traiettoria – Programmazione libera del profilo FK
(opzioni software Advanced programming features)
6.6
6
TNC 620 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 8/2013
219
Apertura dialogo FK
Premendo il tasto grigio di traiettoria FK, il TNC visualizza i softkey
per l'apertura di un dialogo FK: vedere la seguente tabella. Per
disattivare i softkey premere nuovamente il tasto FK.
Aprendo il dialogo FK con uno di questi softkey, il TNC visualizzerà
ulteriori livelli softkey per l'inserimento delle coordinate note, delle
indicazioni di direzione e delle indicazioni relative all'andamento del
profilo.

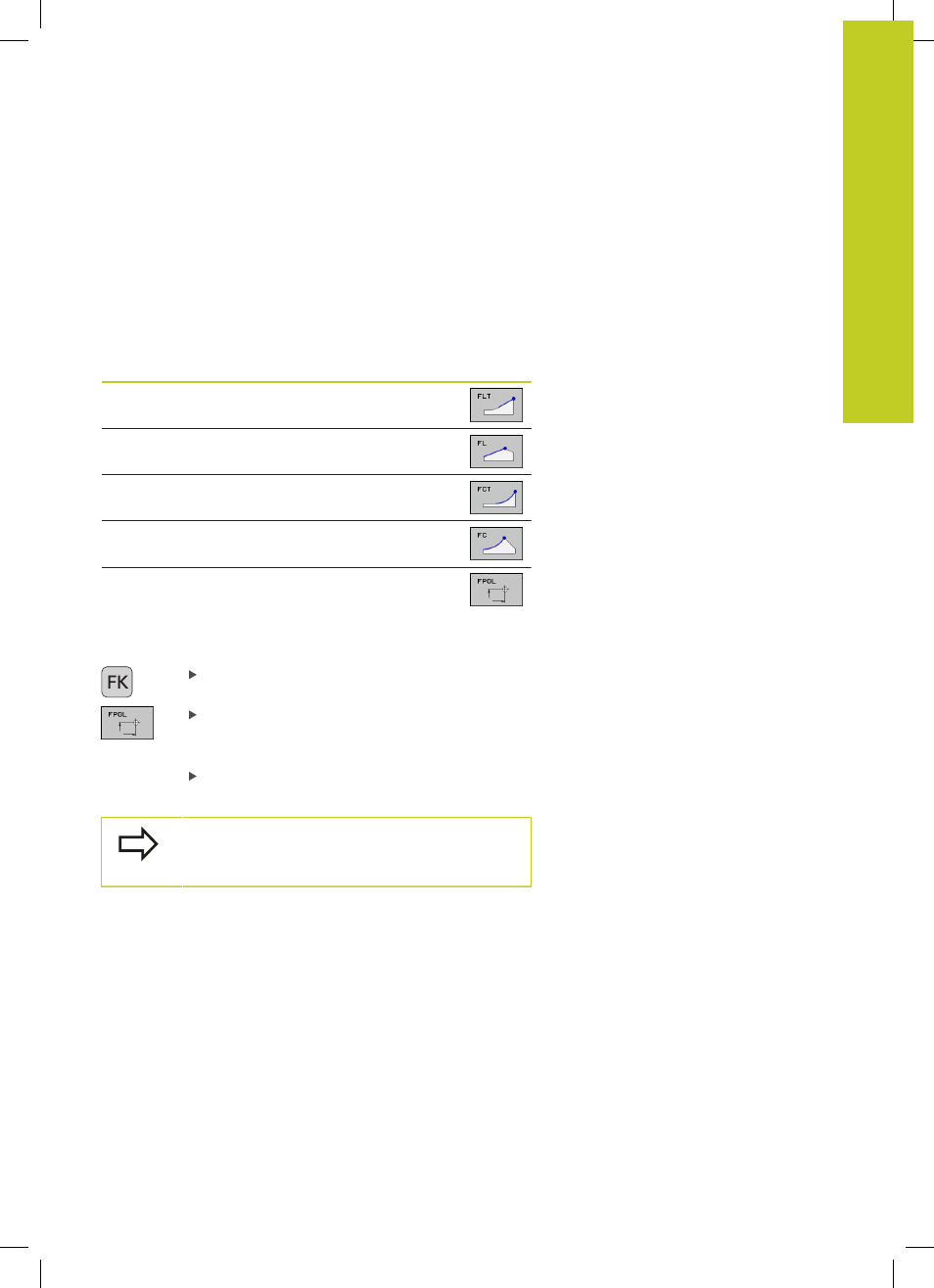

Elemento di profilo Softkey
Retta con raccordo tangenziale
Retta senza raccordo tangenziale
Arco di cerchio con raccordo tangenziale
Arco di cerchio senza raccordo tangenziale
Polo per programmazione FK
Polo per programmazione FK
Visualizzazione dei softkey per la programmazione
libera dei profili: premere il tasto FK
Apertura del dialogo per la definizione del polo:
premere il softkey FPOL. Il TNC visualizza i softkey
di asse del piano di lavoro attivo
Immettere con questi softkey le coordinate del
polo
Il polo per la programmazione profili FK rimane
attivo fino a quando non si definisce un nuovo polo
mediante FPOL.
