6.6 Movimenti traiettoria –
Programmazione libera del profilo
FK (opzioni software Advanced
programming features)
Principi fondamentali
I disegni dei pezzi non a norma NC contengono spesso dati di
coordinate che non possono essere inseriti con i tasti funzione
grigi. Può verificarsi, ad es. che:
le coordinate note si trovino sull'elemento del profilo o nelle sue
vicinanze,
i dati delle coordinate si riferiscano ad un altro elemento di
profilo oppure
siano note le indicazioni di direzione e quelle relative
all'andamento del profilo.
Tali dati si programmano direttamente sul TNC con la funzione
"Programmazione libera dei profili FK". Il TNC calcolerà il profilo dai
dati di coordinate noti e supporta il dialogo di programmazione con

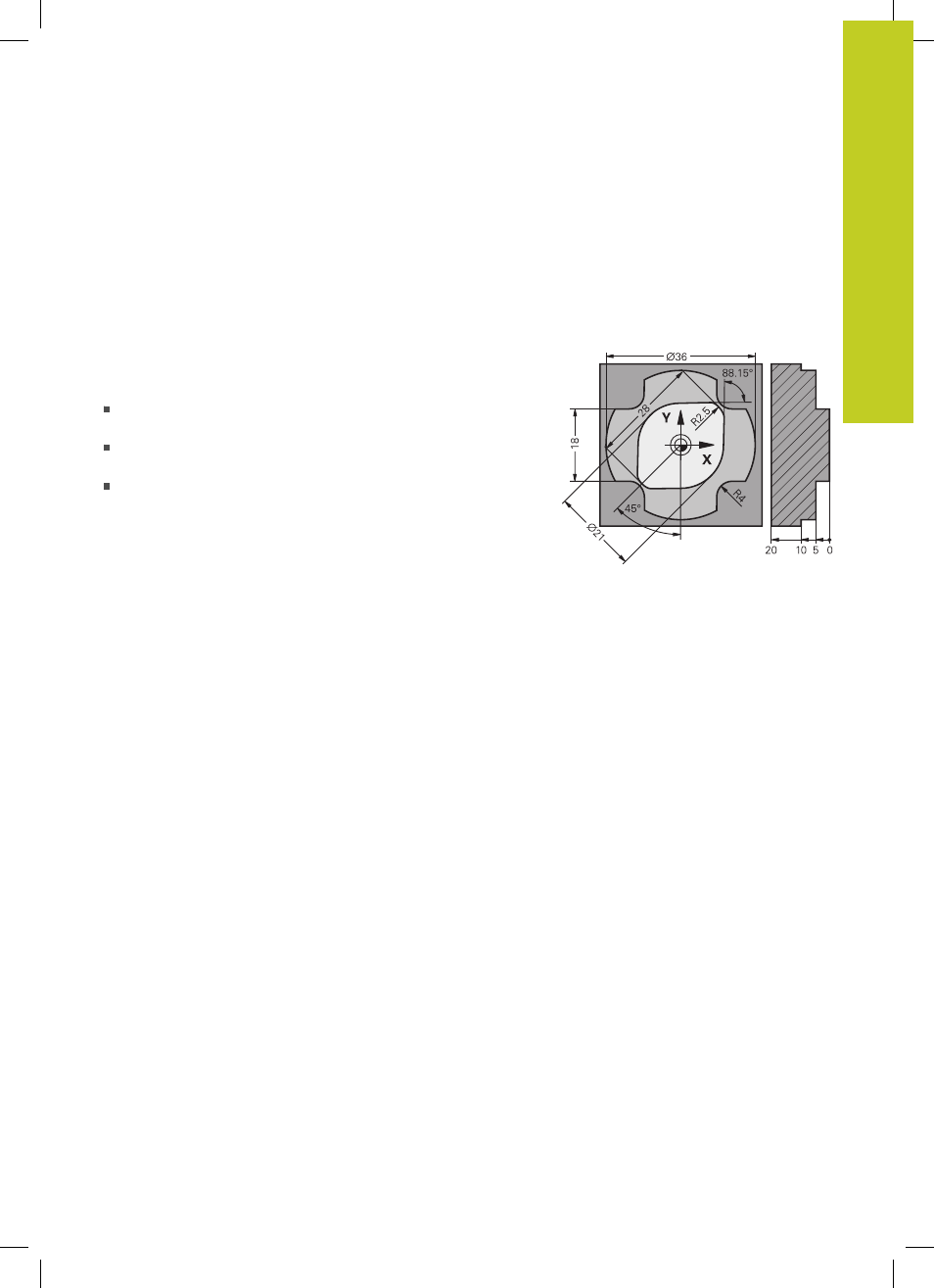

la grafica FK interattiva. La figura in alto a destra illustra delle quote
inseribili nel modo più semplice tramite la programmazione FK.
