Prova ed esecuzione del programma
16.1 Grafica (opzione software Advanced grafic features)
16
504
TNC 620 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 8/2013

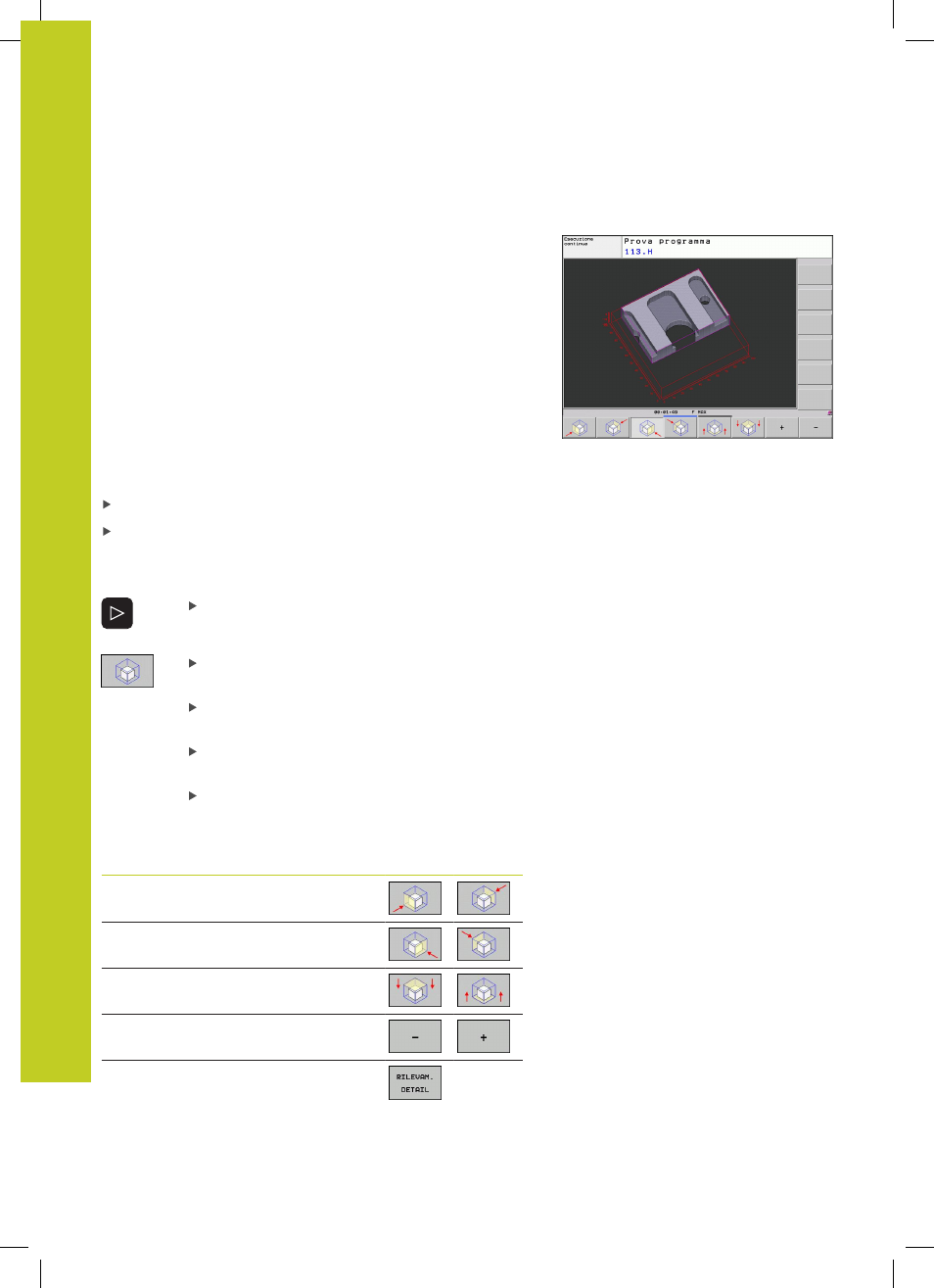

Ingrandimento di dettagli
I dettagli possono essere ingranditi in tutte le viste nel modo
operativo Prova programma e in uno dei modi operativi Esecuzione
programma.
A tale scopo, la simulazione grafica oppure l'esecuzione del
programma deve essere fermata. La funzione di ingrandimento è
sempre attiva in tutte le modalità di rappresentazione.
Modifica dell'ingrandimento di un dettaglio
Softkey vedere tabella
Se necessario, fermare la simulazione grafica
Commutare il livello softkey nel modo operativo Prova
programma o in uno dei modi operativi di Esecuzione
programma, finché viene visualizzato il softkey per
l'ingrandimento di un dettaglio:
Commutare il livello softkey, finché viene
visualizzato il softkey di selezione delle funzioni di
ingrandimento di un dettaglio
Selezionare le funzioni per l’ingrandimento di un
dettaglio
Selezionare il lato del pezzo con il relativo softkey
(vedere tabella sottostante)
Riduzione o ingrandimento del pezzo grezzo:
premere il softkey "–" o "+"
Riavviare la prova del programma o l'esecuzione
del programma con il softkey AVVIO (RESET +
AVVIO ripristinano il pezzo grezzo originale)
Funzione Softkey
Selezione del lato sin./destro del pezzo
Selezione del lato ant./post. del pezzo
Selezione del lato sup./inf. del pezzo
Spostamento della sezione per ridurre o
ingrandire il pezzo grezzo
Conferma del dettaglio
