Funzionamento manuale e allineamento
14.7 Calibrazione del sistema di tastatura 3D (opzione software Touch
probe functions)
14
468
TNC 620 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 8/2013

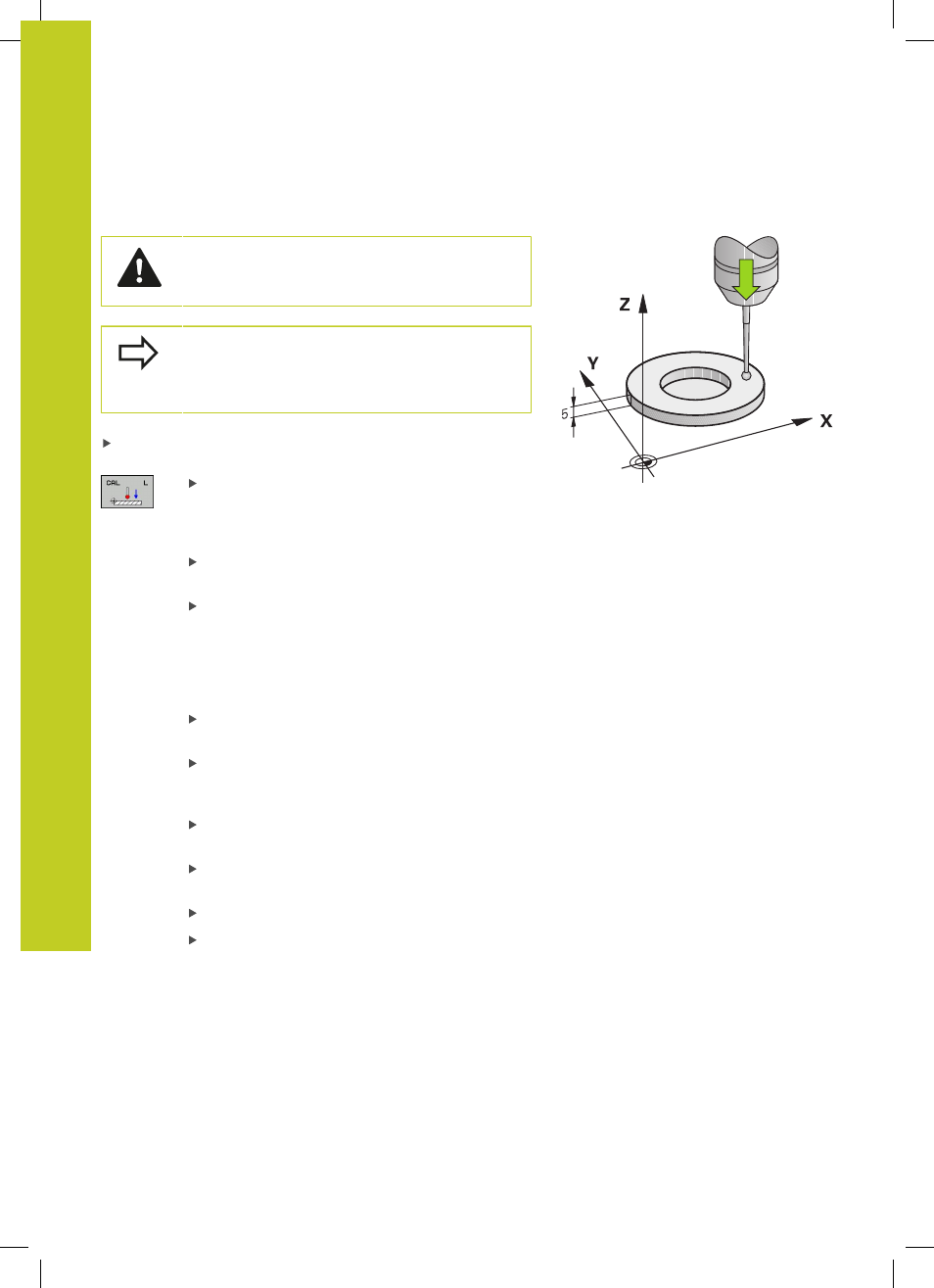

Calibrazione della lunghezza efficace
HEIDENHAIN si assume la garanzia per le funzioni
dei cicli di tastatura soltanto nel caso in cui si
impieghino sistemi di tastatura HEIDENHAIN.
La lunghezza efficace del tastatore si riferisce
sempre all'origine dell'utensile. Di regola il
costruttore della macchina colloca l'origine
dell'utensile sul naso del mandrino.
Impostare l'origine nell'asse del mandrino in modo da avere
sulla tavola della macchina: Z=0.
Selezionare la funzione di calibrazione per la
lunghezza del sistema di tastatura: premere il
softkey CAL. L. Il TNC visualizza una finestra menu
con campi di immissione
Origine per lunghezza: introdurre lo spessore
dell’anello di regolazione
Nuovo ang. mandrino cal.: angolo mandrino con
cui viene eseguita la calibrazione. Il TNC impiega
come preimpostazione il valore CAL_ANG della
tabella di tastatura. Se si modifica il valore, il TNC
memorizza il valore in calibrazione nella tabella di
tastatura.
Accostare il tastatore alla superficie dell'anello di
regolazione
Se necessario modificare la direzione di
spostamento: effettuare la selezione mediante
softkey o i tasti cursore
Tastatura della superficie: premere il tasto esterno
di START
Controllare i risultati (eventualmente modificare i
valori)
Premere il softkey OK per acquisire i valori
Premere il softkey FINE per terminare la funzione
di calibrazione
