Movimenti traiettoria – Programmazione libera del profilo FK
(opzioni software Advanced programming features)
6.6
6
TNC 620 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 8/2013
227

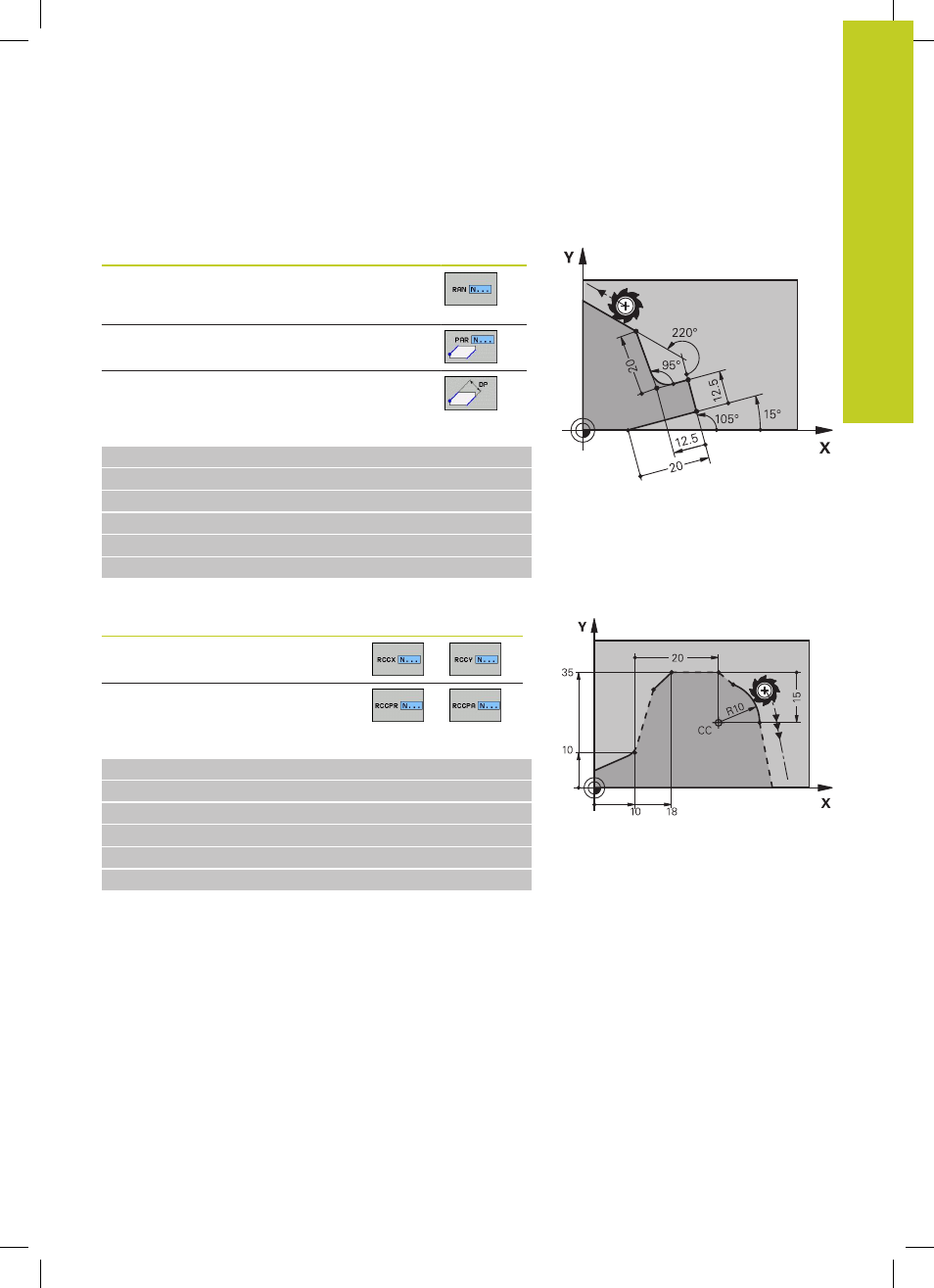

Riferimenti relativi al blocco N: direzione e lunghezza
dell'elemento di profilo
Dati noti Softkey
Angolo tra una retta e un altro elemento del
profilo oppure tra la tangente di ingresso ad un
arco di cerchio ed un altro elemento del profilo
Retta parallela ad un altro elemento del profilo
Distanza tra retta ed elemento di profilo parallelo
Blocchi esemplificativi NC
17 FL LEN 20 AN+15
18 FL AN+105 LEN 12.5
19 FL PAR 17 DP 12.5
20 FSELECT 2
21 FL LEN 20 IAN+95
22 FL IAN+220 RAN 18
Riferimenti relativi al blocco N: Centro del cerchio CC
Dati noti Softkey
Coordinate cartesiane del centro del
cerchio rispetto al blocco N
Coordinate polari del centro del
cerchio rispetto al blocco N
Blocchi esemplificativi NC
12 FL X+10 Y+10 RL
13 FL ...
14 FL X+18 Y+35
15 FL ...
16 FL ...
17 FC DR- R10 CCA+0 ICCX+20 ICCY-15 RCCX12 RCCY14
