Installazione
Collegamenti dell'interfaccia dati
Manuale utente 31

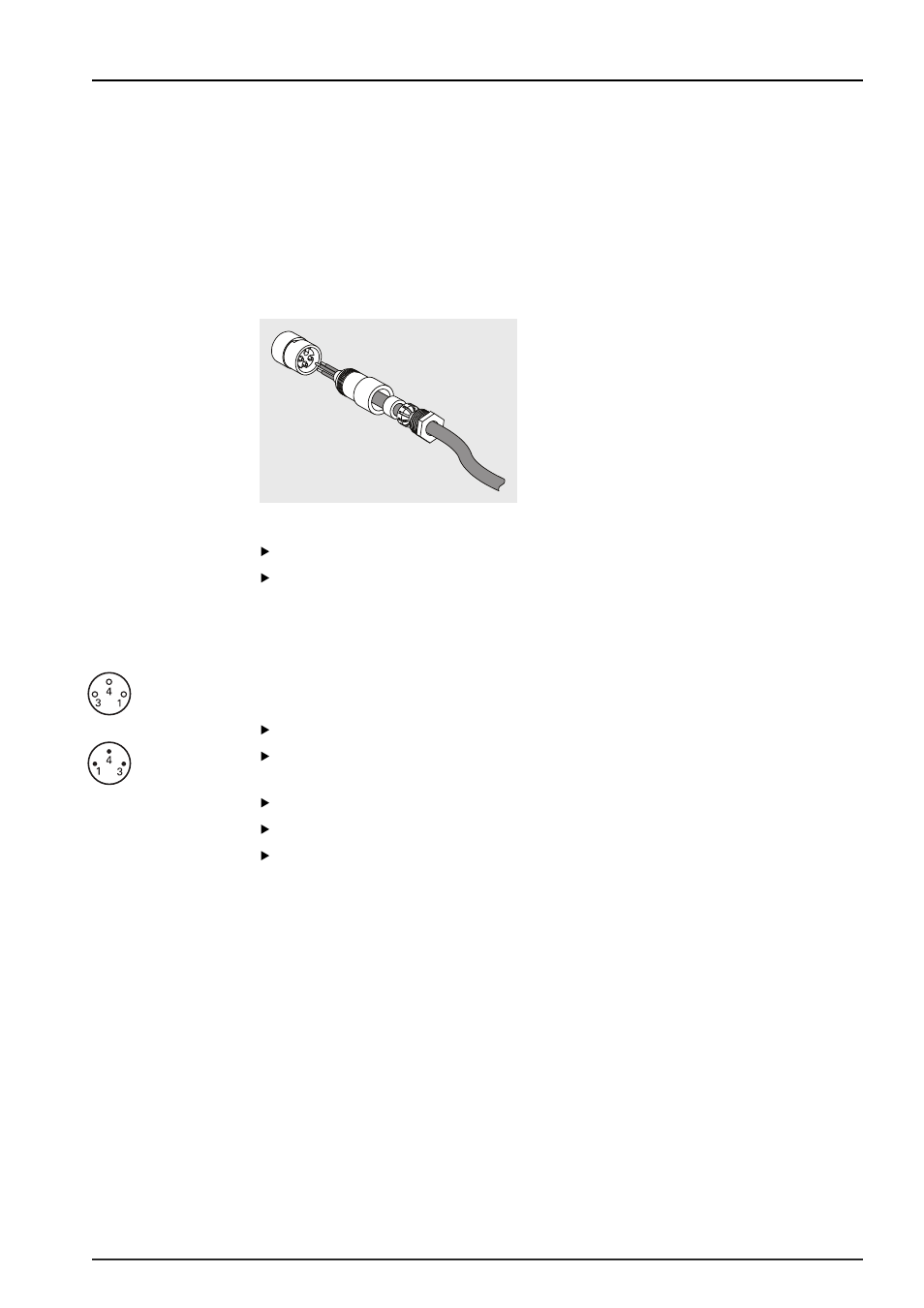

5.2.10 Cablaggio del connettore M8
MSE 1401
(ID 747507-02) L'interfaccia modulare MSE 1401 (ID 747507-02) include due connettori maschi M8 (ID
1071953-01) per ingressi di commutazione e uscite a relè. Il connettore M8 femmina
(ID 1071955-01) è incluso per uscita di alimentazione di 5 V, ingresso di alimentazione
esterno e messa a terra per l'impiego con uscite a relè. I connettori supplementari
possono essere acquistati presso HEIDENHAIN. Cablare il connettore di rete sulla base
dei requisiti di alimentazione. I connettori M8 devono essere cablati a un cavo idoneo.
Consultare "M8 a 3 pin per ingressi di commutazione", Pagina 169, "M8 a 3 pin per
uscite a relè", Pagina 169, "M8 a 3 pin per alimentazione I/O", Pagina 169, "Ingressi
di commutazione", Pagina 170 e "Uscite a relè", Pagina 170.
Per cablare il connettore M8:
Verificare che l'alimentazione sia spenta o disinserita.
Cablare il connettore secondo la figura riportata sopra.
5.2.11 Cablaggio del cavo con connettore M8
23, 24
25
Connettori M8
Sono fornite coperture per i collegamenti I/O. Lasciare le coperture sui collegamenti
inutilizzati.
Per cablare un cavo con un connettore M8:
Verificare che l'alimentazione sia spenta o disinserita.
Rimuovere la copertura del connettore ruotandola in senso antiorario con un
cacciavite piatto.
Allineare il connettore del cavo al connettore del modulo.
Inserire il connettore del cavo nel connettore sulla parte frontale del modulo.
Stringere a mano il connettore M8 sul modulo.
