Installazione
Collegamento elettrico
26 Manuale utente

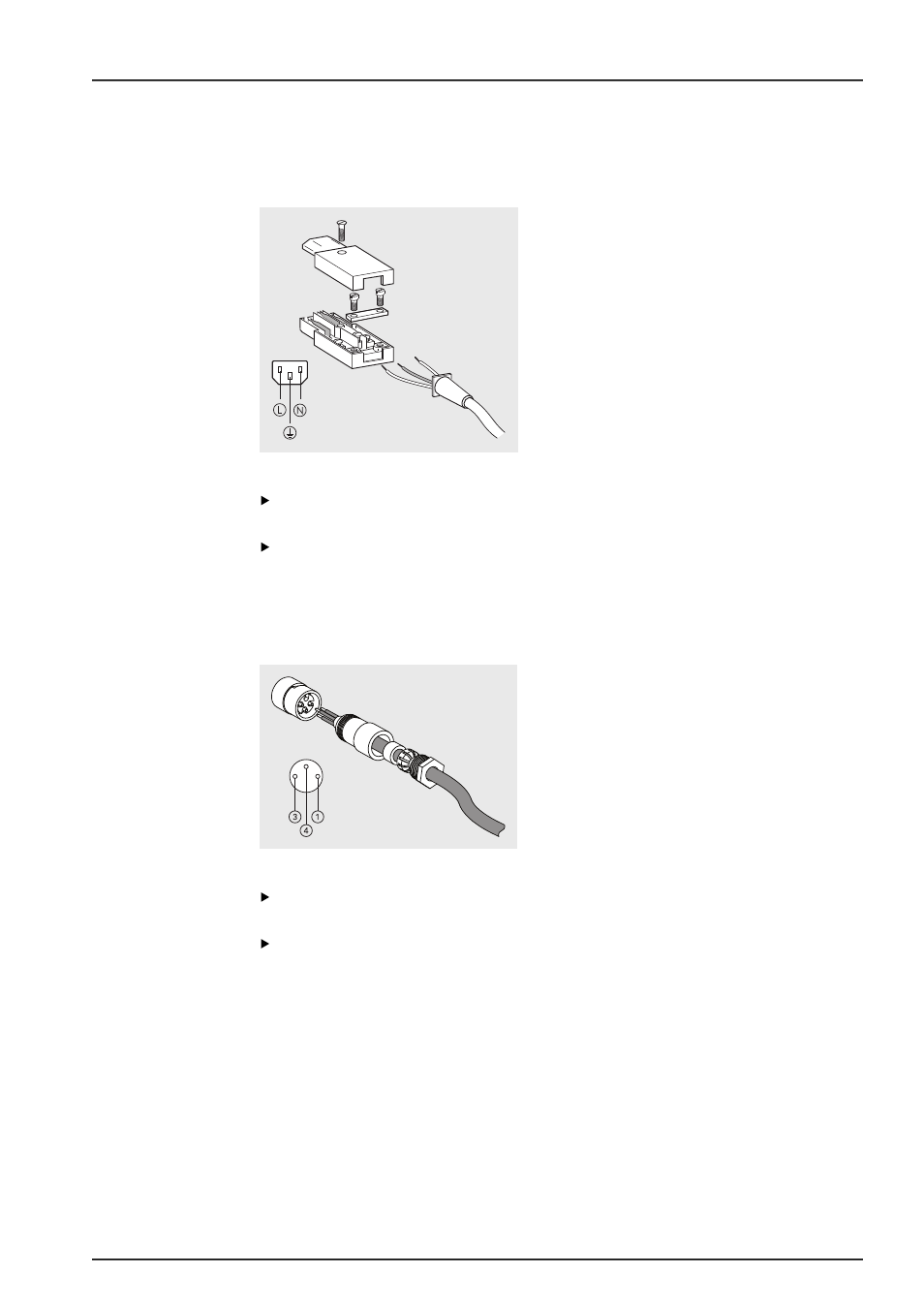

5.1.2 Cablaggio del connettore di rete
MSE 1201
(ID 747501-01) L'interfaccia modulare MSE 1201 (ID 747501-01) include un connettore di rete che deve
essere cablato con un idoneo cavo di alimentazione. vedere "Cavo di alimentazione",
Pagina 25.
Per cablare il connettore di rete MSE 1201 (ID 747501-01):
Verificare che il cavo di alimentazione non sia inserito nell'alimentazione elettrica
principale.
Cablare il connettore di rete secondo la figura riportata sopra.
MSE 1202
(ID 747502-01) L'interfaccia MSE 1202 (ID 747502-01) include un connettore M8 femmina (ID
1071955-01) che deve essere cablato con un idoneo cavo di alimentazione. vedere
"Cavo di alimentazione", Pagina 25. I connettori di ricambio possono essere acquistati
presso HEIDENHAIN.
Per cablare il connettore di rete MSE 1202 (ID 747502-01):
Verificare che il cavo di alimentazione non sia inserito nell'alimentazione elettrica
principale.
Cablare il connettore di rete secondo la figura riportata sopra.
