Installazione
Collegamenti dell'interfaccia dati
30 Manuale utente

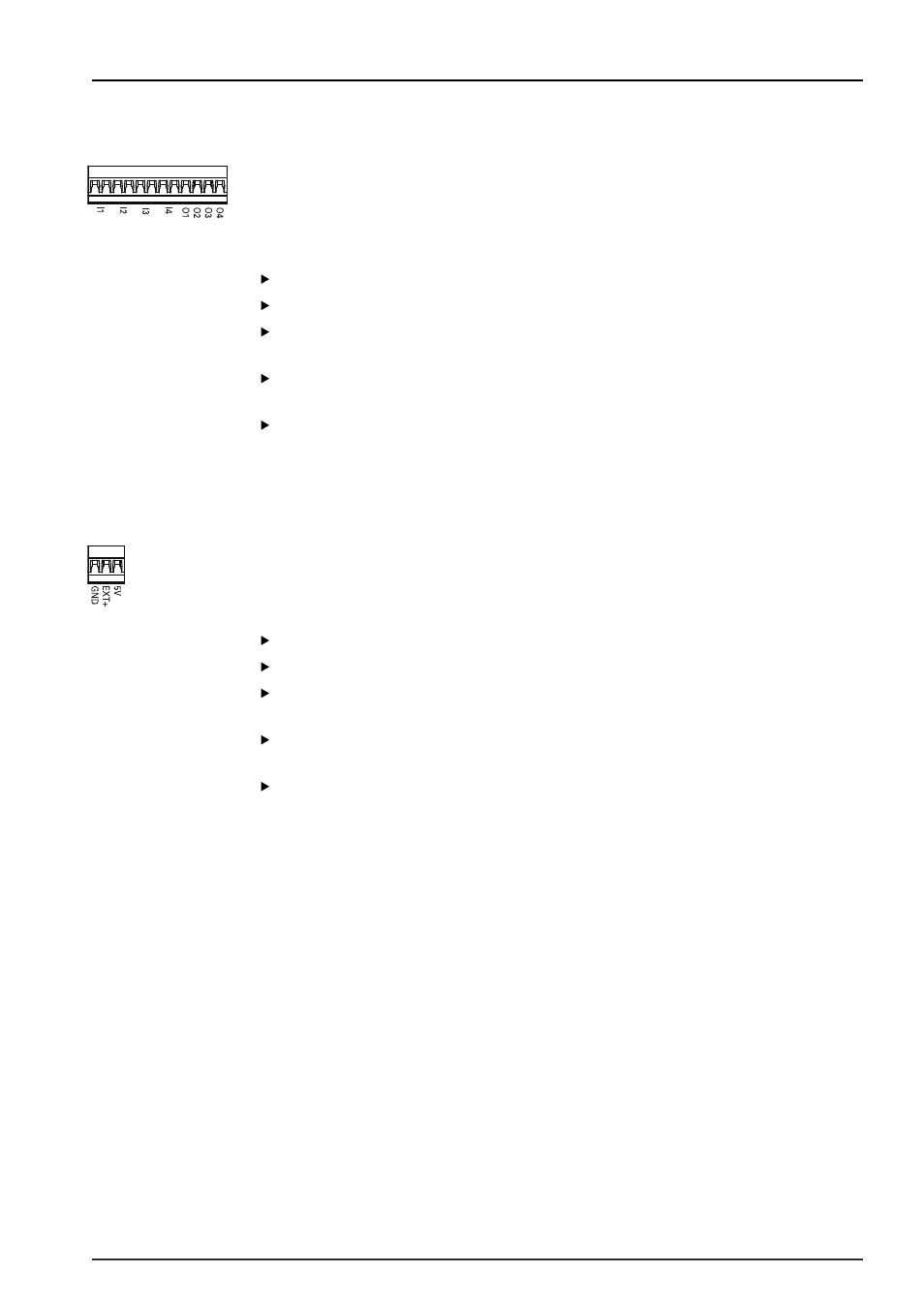

5.2.8 Collegamento del connettore del blocco terminale I/O
21
Connettore del blocco
terminale I/O
L'interfaccia modulare MSE 1401 (ID 747507-01) fornisce un collegamento del blocco
terminale I/O per gli ingressi di commutazione e le uscite a relè. Gli ingressi di
commutazione sono attivi quando è presente un segnale High (contatto o impulso).
Sono isolati e possono essere forniti esternamente o internamente. Consultare "Uscite
a relè", Pagina 170 e "Ingressi di commutazione", Pagina 170.
Per collegare il blocco terminale:
Verificare che l'alimentazione sia spenta o disinserita.
Rimuovere il connettore terminale maschio dalla connessione del modulo.
Inserire i cavi + e - richiesti per gli ingressi di commutazione o il cavo di uscita
richiesto per le uscite a relè nei rispettivi terminali sul connettore terminale maschio.
Utilizzare un piccolo cacciavite piatto per stringere le viti sulla parte superiore del
connettore del cavo.
Inserire il connettore terminale maschio nella connessione sul modulo.
5.2.9 Collegamento del connettore di alimentazione del blocco
terminale I/O
22
Connettore di
alimentazione del
blocco terminale I/O
L'interfaccia modulare MSE 1401 (ID 747507-01) fornisce un collegamento del blocco
terminale per uscita di alimentazione di 5 V, ingresso di alimentazione esterno e messa
a terra per l'impiego con uscite a relè. Consultare "Collegamento del connettore del
blocco terminale I/O", Pagina 30 e "Uscite a relè", Pagina 170.
Per collegare il connettore di alimentazione del blocco terminale:
Verificare che l'alimentazione sia spenta o disinserita.
Rimuovere il connettore terminale maschio dalla connessione del modulo.
Inserire i cavi richiesti 5 V, Ext+ e GND nei relativi terminali sul connettore maschio
in base ai requisiti di alimentazione.
Utilizzare un piccolo cacciavite piatto per stringere le viti sulla parte superiore del
connettore.
Inserire il connettore terminale maschio nella connessione sul modulo.
