Installazione

Collegamento elettrico

Manuale utente

25

5.1

Collegamento elettrico

AVVERTENZA

Il pericolo di scosse elettriche sussiste se il prodotto non è adeguatamente messo a
terra.

Per evitare il pericolo, occorre utilizzare sempre un cavo di alimentazione tripolare
(con messa a terra) e assicurare che la messa a terra sia adeguatamente cablata con
l'installazione dell'edificio.

AVVERTENZA

Sussiste il pericolo di incendio nel caso un cavo di alimentazione utilizzato non sia
conforme alle specifiche minime.

Per evitare il rischio, occorre utilizzare sempre cavi di alimentazione che siano
conformi alle specifiche minime indicate o più severe.

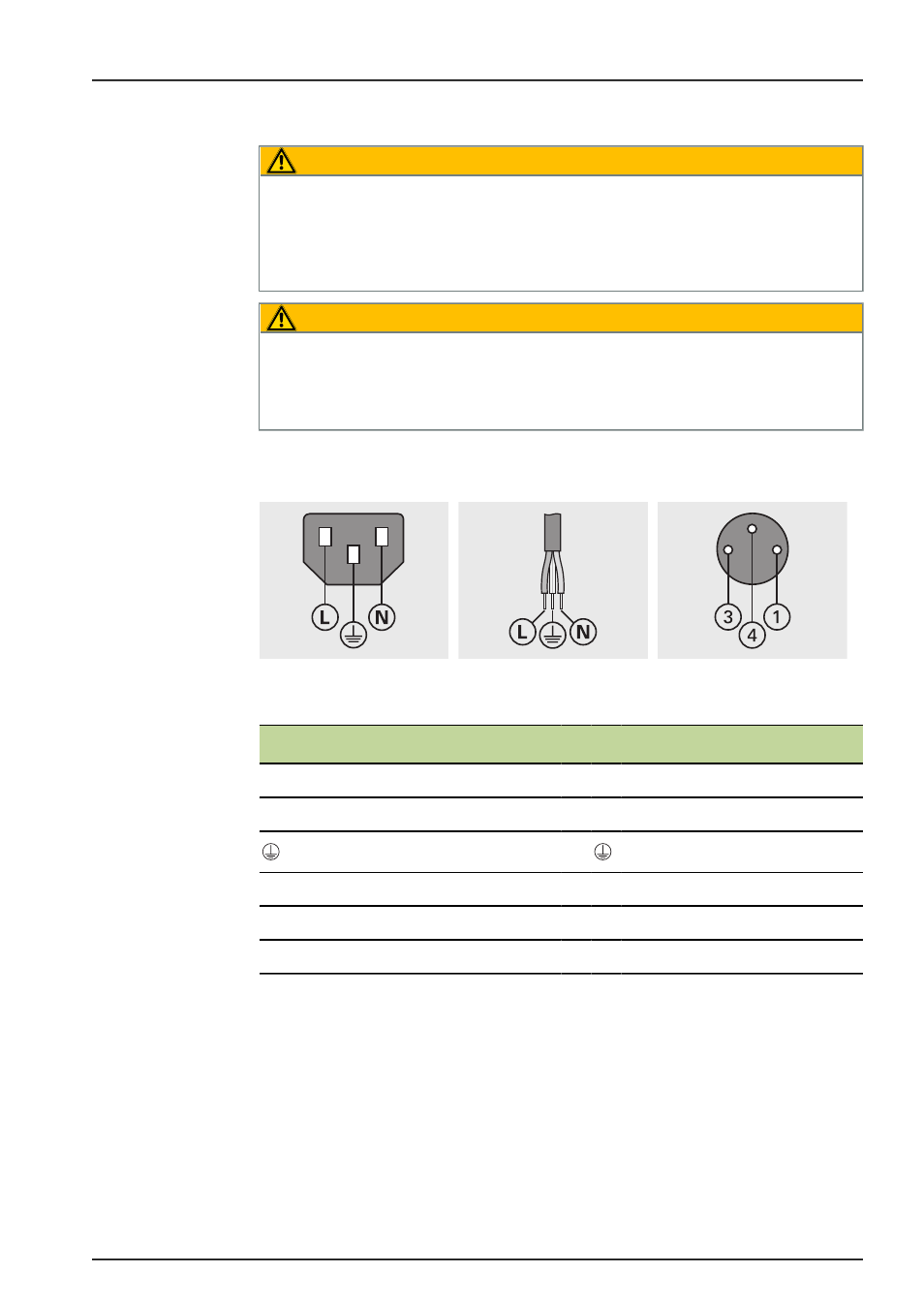

5.1.1

Cavo di alimentazione

MSE 1201
(ID 747501-01)

MSE 1201
(ID 747501-02)

MSE 1202
(ID 747502-01)

MSE 1201

MSE 1202

L: tensione di linea (marrone)

1

24 V DC

N: neutro (blu)

3

0 V

Terminale di messa a terra (verde/giallo)

4

Terminale di messa a terra

Connettore tripolare con messa a terra

Sezione min. cavo: 0,24 mm

2

Sezione min. cavo: 0,75 mm

2

Sezione max cavo: 0,35 mm

2

Lunghezza max cavo: 3 m
