Ricerca guasti
Diagnosi
Manuale utente 137

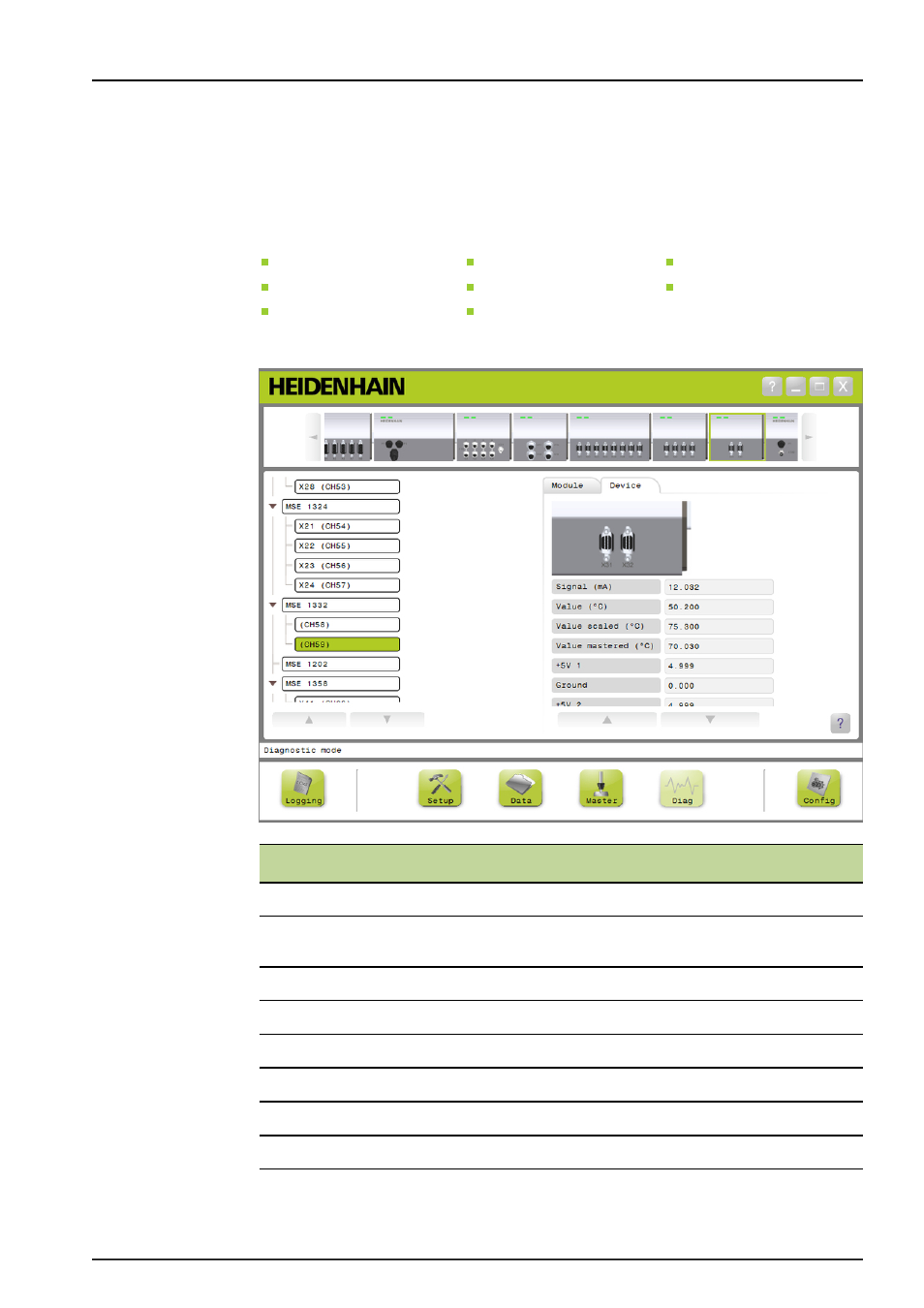

Diagnosi analogica
La diagnosi analogica è utilizzata per monitorare il valore analogico da un dispositivo
analogico e mostra le conversioni in unità, l'effetto del fattore di scala, l'effetto del
mastering e il valore elettrico utilizzato dal dispositivo.
Diagnosi analogica
Segnale
Valore
Valore in scala
Valore master
+5V 1
Terminale di messa a ter-
ra
+5V 2
Vref
Diagnosi analogica
Diagnosi analogica
Segnale Visualizza il valore base in volt o mA.
Valore Visualizza il valore base moltiplicato per la risoluzione calibra-
ta.
Valore in scala Visualizza il valore moltiplicato per il fattore di scala.
Valore master Visualizza il valore scalato con l'offset master.
+5V 1 Visualizza la sorgente 5 V.
Terminale di messa a terra Visualizza il terminale di messa a terra.
+5V 2 Visualizza la seconda lettura della sorgente 5 V.
Vref Visualizza la tensione di riferimento.
