Informazioni sul funzionamento
Thread di discussione asincrono
110 Manuale utente

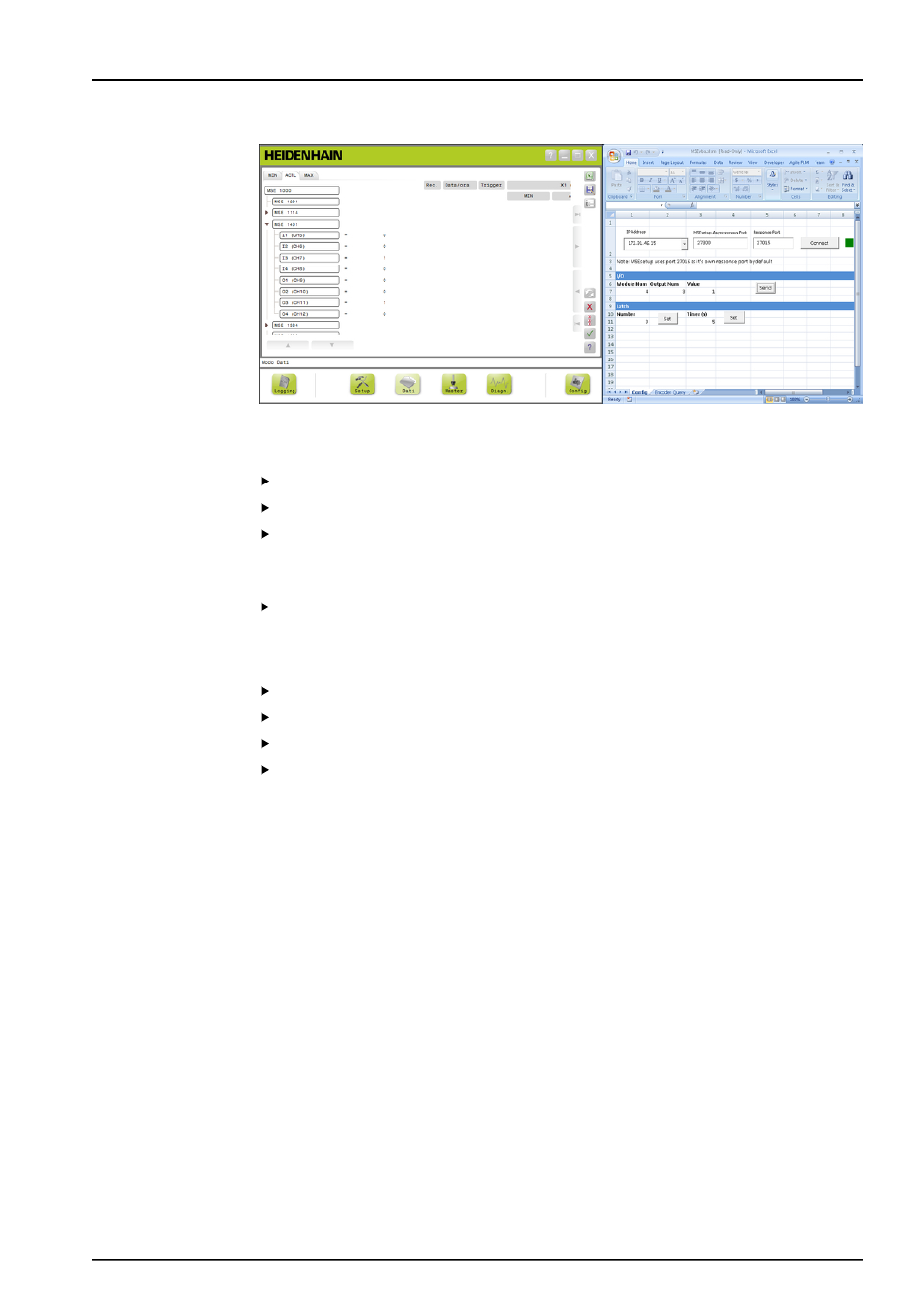

9.4.2.1 Esempio: impostazione di un'uscita a relè
Esempio dell'uscita a
relè
Il seguente esempio mostra l'uscita a relè sul modulo 3 impostata su high dal file
MSEvba.xlsm.
Selezionare l'indirizzo IP della stazione di lavoro dal menu a discesa Indirizzo IP.
Verificare che la Porta asincrona MSEsetup sia impostata su 27300.
Inserire la Porta di risposta se richiesta.
La porta di risposta richiede soltanto di essere modificata se si utilizza un'altra
applicazione utilizzando la stessa porta sull'indirizzo IP selezionato.
Fare clic su «Collega».
La sezione I/O del foglio di lavoro è utilizzata per selezionare il numero del modulo,
l'uscita a relè e il valore di uscita da impostare.
Inserire il numero del modulo I/O nel campo N. modulo.
Inserire il numero del pin dell'uscita a relè nel campo N. uscita.
Inserire il valore di "1" per il valore di uscita a relè nel campo Valore.
Fare clic su «Invia».
Il foglio di lavoro invia una richiesta "Invia uscita" al thread asincrono di MSEsetup e
l'uscita a relè è impostata su high (1).
