ND 1200R Radial 53
2.2 Installazione dell'har
d
w
a
re
Collegamento di encoder e tastatori
Gli encoder e i tastatori degli assi sono collegati ai connettori di
interfaccia sul retro del visualizzatore ND 1200R. Molte interfacce
degli encoder sono disponibili per adattarsi alla grande varietà di
encoder che possono essere impiegati con il visualizzatore ND 1200R.
Il tipo e il numero di connettore degli encoder assi varia in funzione
dell'applicazione. Il visualizzatore ND 1200R raffigurato in questa foto
prevede connettori per gli assi X, Y e Z e un tastatore. Gli ingressi degli
encoder sono specificati quali analogici o TTL al momento
dell'acquisto e non possono essere modificati in seguito.
Le posizioni dei connettori degli encoder sono:
Per collegare i cavi degli encoder e del tastatore:
 Verificare che il visualizzatore ND 1200R non sia alimentato.
 Collegare bene gli encoder degli assi ai relativi connettori.
Un'etichetta dell'asse è presente accanto ad ogni connettore. Se i
connettori presentano viti di montaggio, non serrarle
eccessivamente.

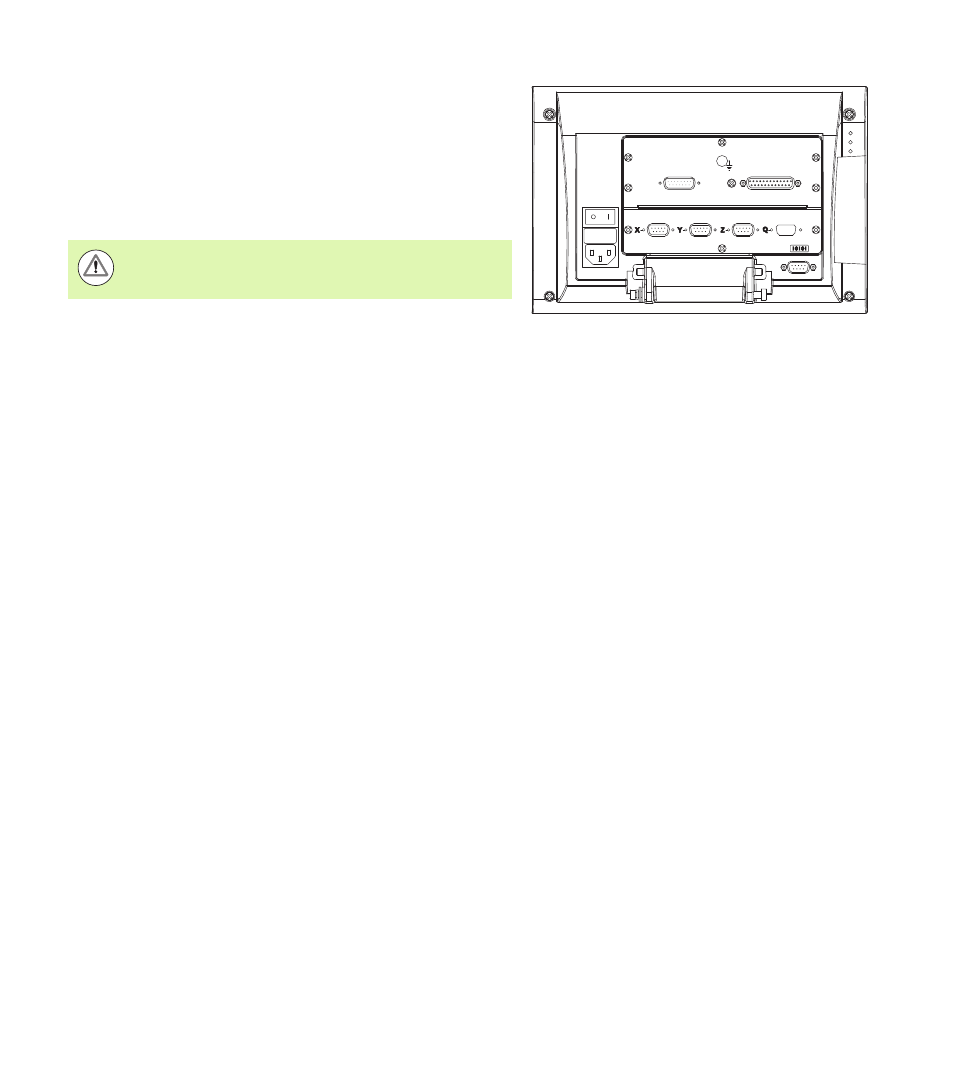

Connettori degli assi degli encoder
1
4
2 3
Non collocare i cavi degli encoder in posizioni in cui
possano essere calpestati o rischino di far inciampare.
1 asse X
2 asse Y
3 asse Z
4 tastatore
