Allineamento del pezzo a un asse
Forature accurate richiedono che il pezzo sia perfettamente allineato
all'asse. Parti disallineate comportano errori di definizione dei punti.
Utilizzare la funzione SKEW per convertire le coordinate macchina alle
coordinate pezzo e per compensare il disallineamento del pezzo.
Eseguire un allineamento tutte le volte che un nuovo pezzo viene
montato.
Misurare una linea di allineamento rilevando un bordo diritto del pezzo
su un asse di misura principale o tastando due o più fori preforati.
Allineamento di un bordo del pezzo a un asse
Per allineare un bordo del pezzo a un asse:
 Allineare il pezzo sulla tavola.
 Premere ORIGINE>SKEW.
 Misurare un minimo di due punti lungo il bordo del pezzo.
Nell'esempio illustrato qui, il pezzo è allineato all'asse X misurando
tre punti lungo il bordo inferiore del pezzo.
 Premere il tasto FINISH.
Il bordo o la linea di allineamento devono essere orientati
entro i 45° dell'asse di misura.

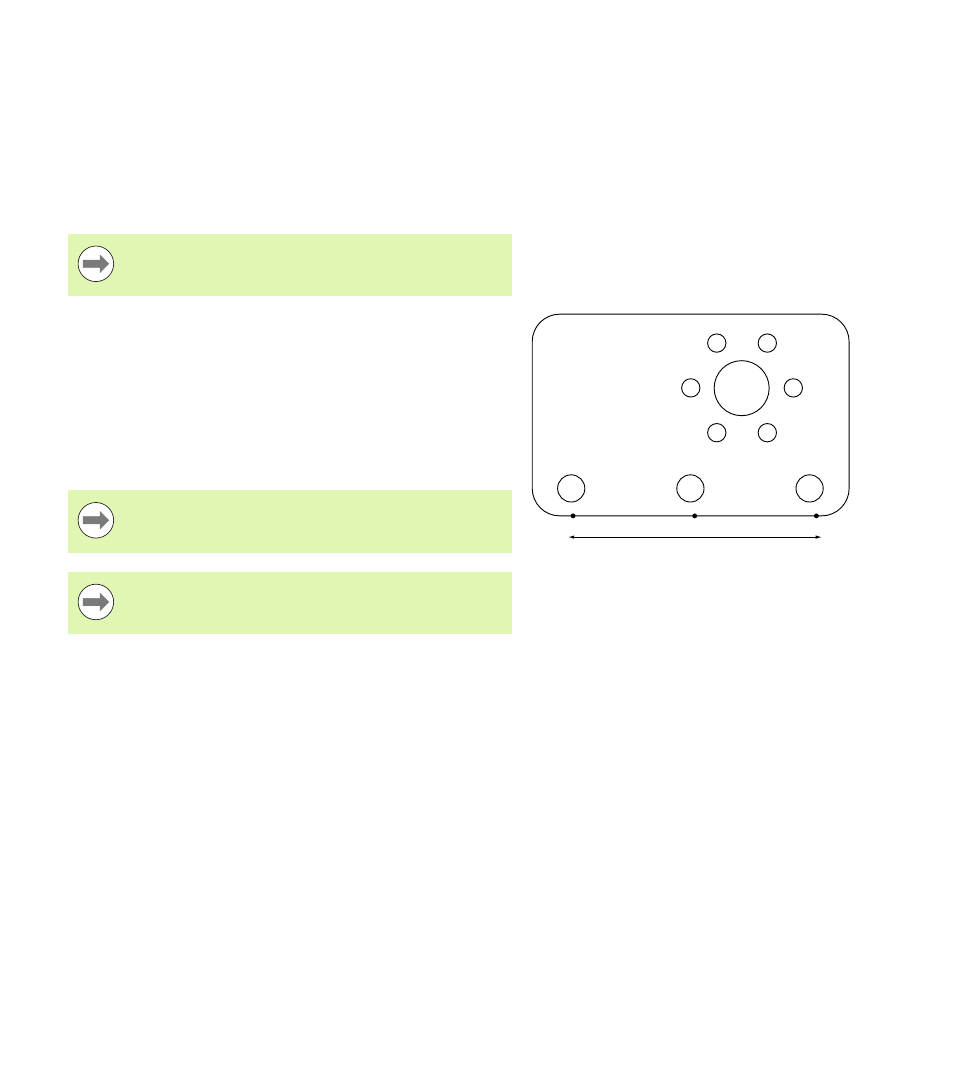

Vengono misurati tre punti per allineare il bordo
inferiore del pezzo all'asse X
1 2 3
Il pezzo può essere allineato alternativamente lungo il
bordo verticale dell'asse Y.
L'orientamento del sistema di coordinate cartesiane
dipende dal tipo di macchina. Può essere modificato dal
supervisor (richiesta password).
