18 1 Funzionamento
1
.2 F
unzioni base del visualizzat
o
re
ND
120
0R

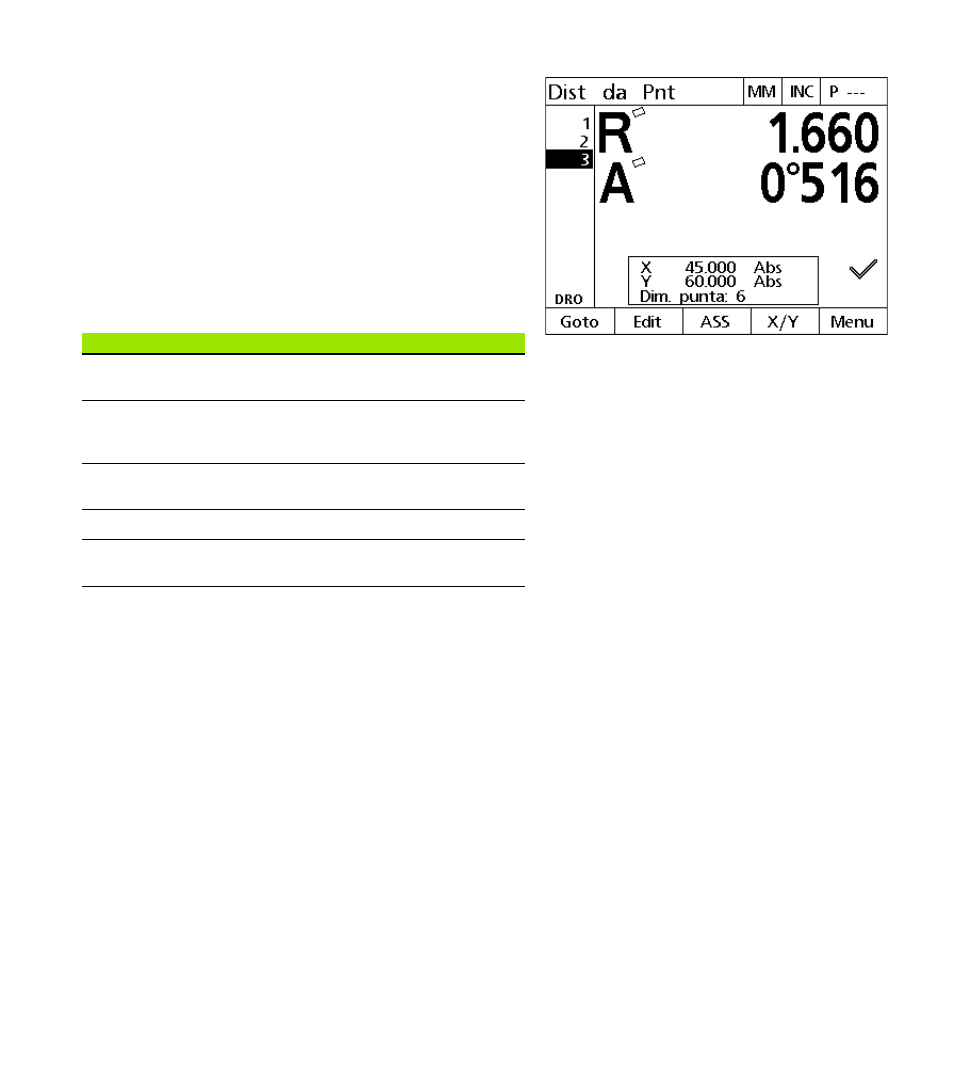

Videata e softkey del modo Distanza dal punto
La videata Distanza dal punto visualizza:
 lista dei punti sul lato sinistro
 unità di misura, origine attuale e programma nell'angolo in alto a
destra
 distanza dalla posizione del punto
 stato di allineamento del pezzo: un piccolo rettangolo sopra la lettera
dell'asse indica che il pezzo è allineato all'asse di misura (è stato
eseguito un allineamento)
 funzioni softkey per selezione punto, editing di un punto, selezione
distanza assoluta o incrementale, coordinate cartesiane o polari e
accesso menu
La videata Distanza dal punto visualizza la distanza
dalla posizione attuale alla posizione del punto
Softkey DRO Funzione
Goto Premere il softkey GOTO per selezionare un
punto da raggiungere.
Edit Premere il softkey EDIT per accedere alla
videata di modifica del punto e per modificare le
coordinate del punto selezionato.
INC o ABS Commuta la distanza tra incrementale e
assoluta.
R/A o X/Y Commuta le coordinate tra cartesiane e polari.
Menu Premere il softkey MENU per accedere ai
menu Programma, Origine, Matrice e Setup.
