Definizione dell'origine
L'origine può essere creata da un punto misurato, dal centro di un foro
misurato oppure da un punto creato dall'intersezione della linea di
allineamento e un'altra linea perpendicolare alla linea di allineamento.
Impostazione di un'origine da un punto misurato
Per impostare un'origine da un punto misurato:
 Premere ORIGINE>ZERO>XY.
 Misurare la posizione desiderata dell'origine.
Impostazione di un'origine da una linea di allineamento
Il primo punto di una linea di allineamento è impostata
automaticamente come origine. L'origine è principalmente creata da
un punto che è l'intersezione della linea di allineamento e una seconda
linea del bordo del pezzo.
Per impostare l'origine da una linea di allineamento:
 Eseguire un allineamento.
 Premere ORIGINE>ZERO.
 Premere il softkey dell'asse per azzerare (lo stesso asse utilizzato
per la linea di allineamento).
 Misurare un punto sul bordo del pezzo perpendicolarmente alla linea
di allineamento. L'origine è ora impostata sull''intersezione della
linea di allineamento e del bordo del pezzo rilevato.
Impostazione dell'origine sul centro di un foro
Il centro di un foro viene trovato rilevando un minimo di tre punti sul
bordo del foro.
Per impostare l'origine dal centro di un foro:
 Premere ORIGINE>ZERO>FORO.
 Misurare un minimo di tre punti intorno al bordo di un foro.
 Premere il tasto FINISH.

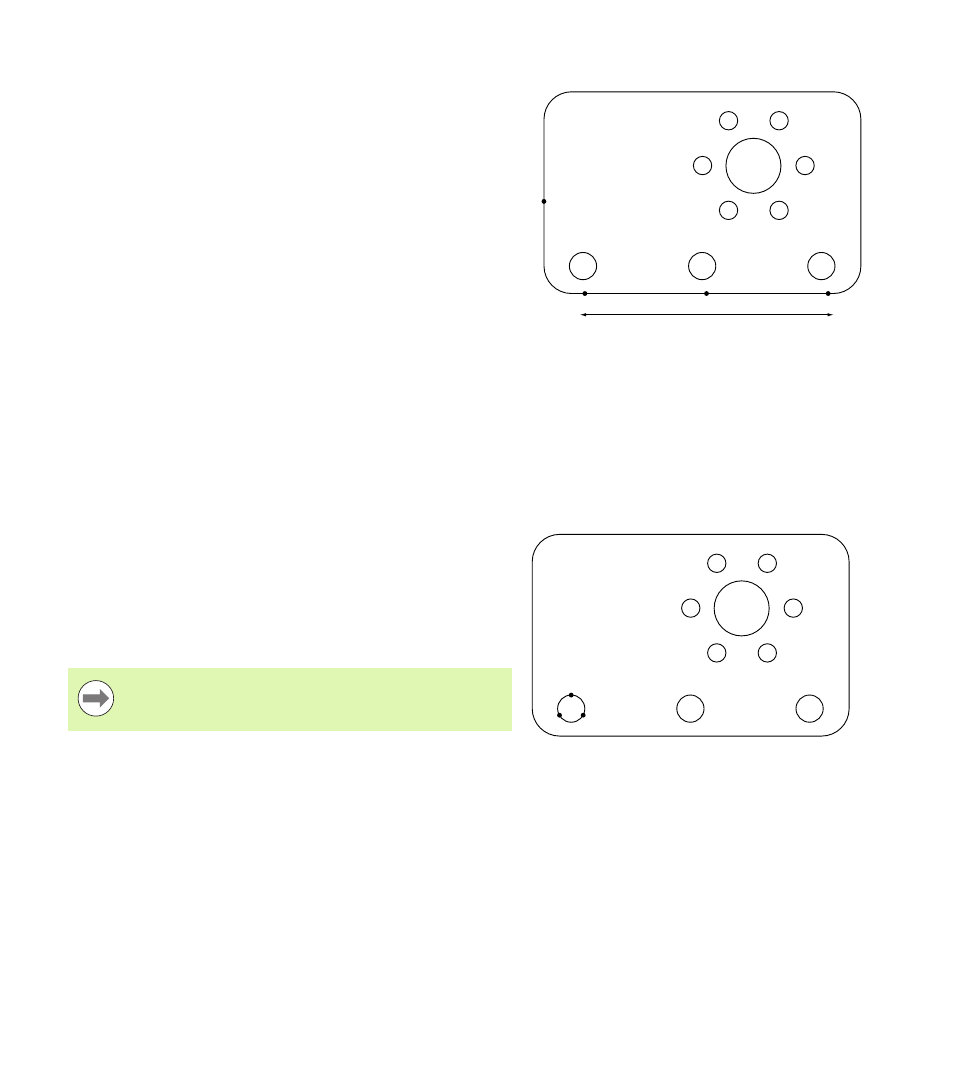

L'allineamento è eseguito lungo la base e un punto è
rilevata sul lato perpendicolare alla linea di
allineamento.
1 2 3
4
Un minimo di tre punti è rilevato intorno al bordo di un
foro
1
2
3
Distribuendo i punti misurati in modo uniforme intorno alla
circonferenza del foro è possibile ottenere un
posizionamento più accurato del centro del foro.
