Il visualizzatore ND 1200R visualizza tutte le posizioni immesse dei
punti come una distanza R (raggio) e A (angolo) dalla posizione attuale.
Lo spostamento su un punto viene eseguito muovendo la testa di
foratura sullo zero direttamente sopra la posizione desiderata del
punto, per il posizionamento diretto o da una funzione Matrice.
Per spostarsi su un punto:
 Selezionare un punto. Viene visualizzata la videata Distanza dal
punto.
 Spostare l'utensile avanti e indietro lungo l'asse R fino a visualizzare
lo zero sul display R.
 Ruotare il braccio radiale finché compare lo zero sul display A.
L'utensile è ora posizionato sul centro di un punto.
 Bloccare la testa ed eseguire il foro.
È importante azzerare prima l'asse R. Se viene prima
azzerato l'asse A e l'utensile viene spostato avanti e
indietro lungo l'asse R, lo zero sull'asse X va perso.

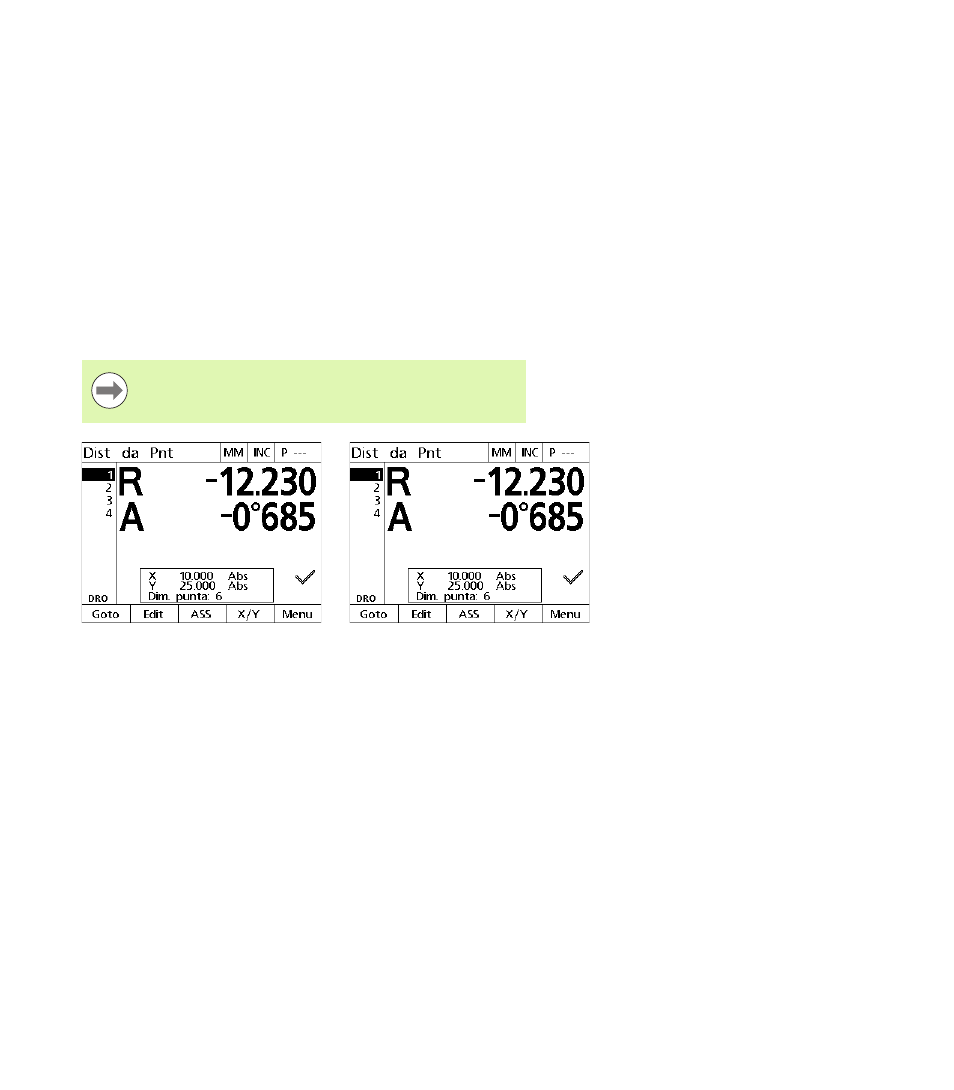

Spostare l'utensile avanti e indietro fino a
visualizzare lo zero sul display R Muovere il braccio radiale finché
compare lo zero per l'asse A
