ND 1200R Radial 5

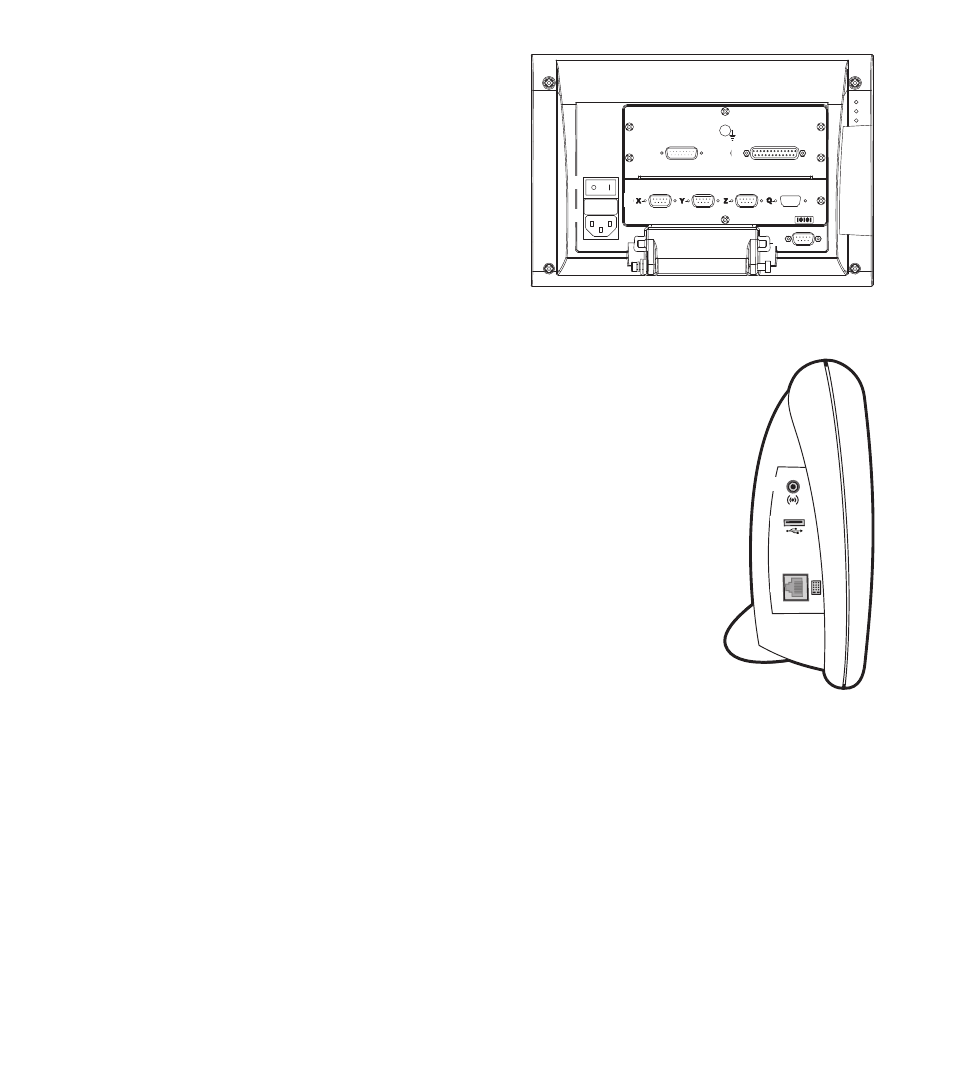

Pannello posteriore ND 1200R
Pannello laterale ND 1200R
1
2
3
5
4
6
7
8
1 Interruttore di accensione
2 Connettore cavo di alimentazione e portafusibili
3 Messa a terra
4 Sensore di tastatura universale HEIDENHAIN a 15 poli
5 Connettori assi di misura
6 Connettore interfaccia seriale RS-232
7 Non supportato in ND 1200R
8 Sistema di regolazione meccanica dell'inclinazione
1
2
3
1 Jack audio/cuffie
2 Connettore USB tipo A
3 Connettore RJ-45 per interruttore a pedale/interruttore manuale/
tastiera
