6

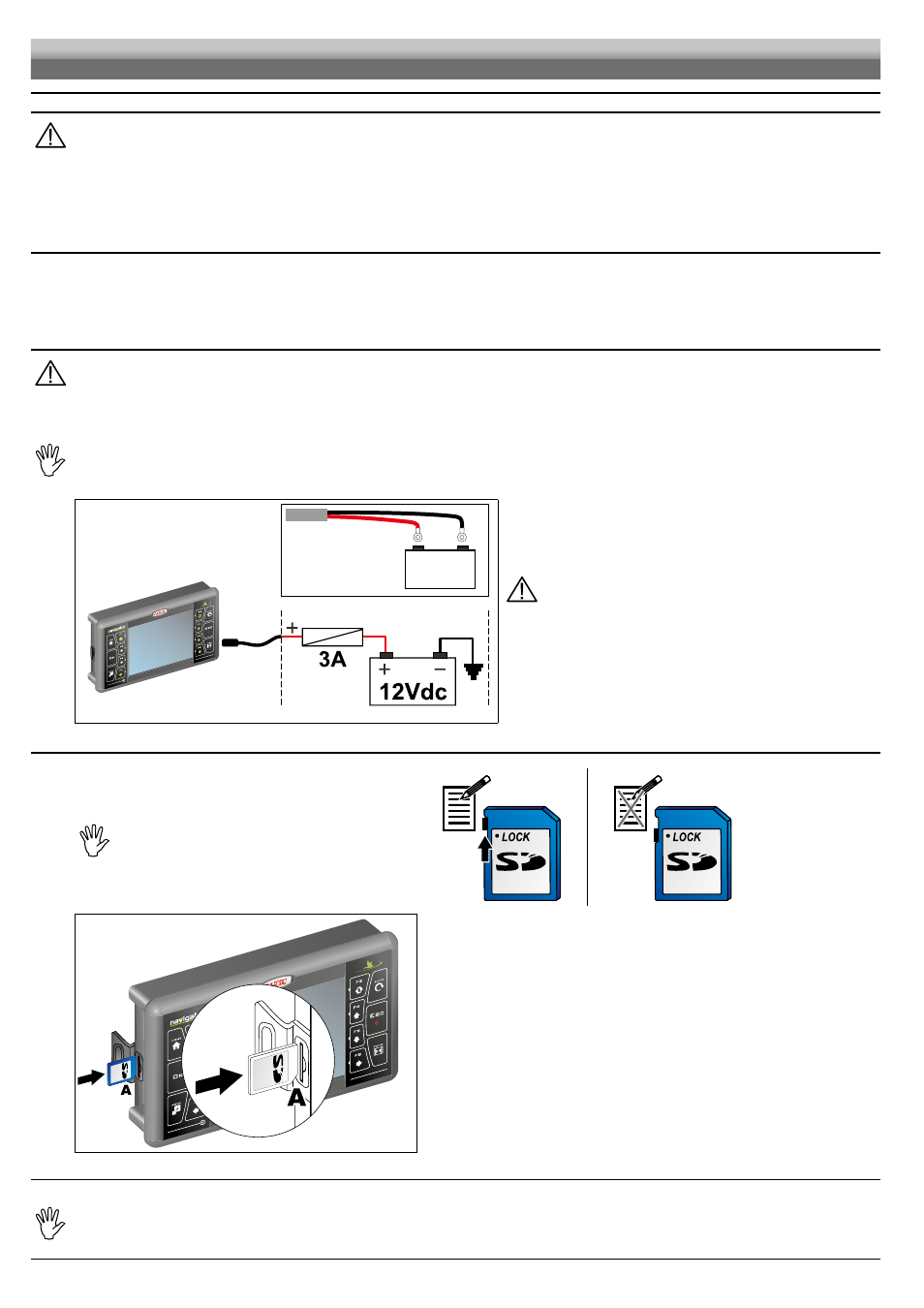

6 COLLEGAMENTI ELETTRICI
• Utilizzate solamente i cablaggi forniti con i computer ARAG.
• Ponete la massima attenzione a non rompere, tirare, strappare o tagliare i cavi.
• Nel caso di danni provocati dall’utilizzo di cablaggi non idonei o comunque non di produzione ARAG si intende
automaticamente risolta ogni forma di garanzia.
• ARAG non risponde per danni alle apparecchiature, a persone, animali o cose causati dal mancato rispetto di quanto descritto
in precedenza.
6.1 Collegamento delle telecamere
Navigator può essere collegato a una o due telecamere Cod. 46700100 (acquistabili separatamente) utilizzando gli appositi cablaggi indicati sul
catalogo generale ARAG.
Collegate il connettore al monitor (punti di connessione al par. 5.2) e fate giungere l’altro capo del cavo alla telecamera: dopo esservi assicurati del
corretto inserimento ruotate la ghiera in senso orario fino al bloccaggio.
6.2 Collegamento dell’alimentazione
ATTENZIONE:
Per non incorrere nel rischio di cortocircuiti, non collegate i cavi di alimentazione alla batteria prima di aver completato l’installazione.
Prima di alimentare il navigatore assicuratevi che la tensione di batteria della motrice sia corretta (12 Vdc).
Navigator viene alimentato direttamente dalla batteria della macchina agricola (12 Vdc): l'accensione deve essere eseguita SEMPRE dal computer;
in seguito ricordatevi di spegnerlo utilizzando l'apposito tasto sul pannello di comando.
L'accensione prolungata del navigatore a macchina spenta può scaricare la batteria del trattore: in caso di soste prolungate
della macchina a motore spento, assicuratevi di avere spento il computer.
La fonte di alimentazione deve essere collegata come indicato in Fig. 5:
Fig. 5
Collegate direttamente il cavo di alimentazione alla batteria,
utilizzando gli appositi occhielli.
ATTENZIONE! NON collegate sotto chiave (15/54).
6.3 Scheda di memoria SD
La scheda di memoria SD può essere utilizzata per
lo scambio di dati con il navigatore.
Prima di utilizzarla assicuratevi che la scheda
stessa non sia protetta (Fig. 6).
Sono compatibili SOLO le schede di memoria
di tipo SD o SDHC.
Fig. 6 Fig. 7
Fig. 8
• Inserimento:
Inserite la scheda di memoria prestando attenzione al senso di inserimento:
lo smusso
A della scheda deve essere rivolto verso il basso. Dopo l'inserimento,
premete fino al bloccaggio e chiudete con l'apposita copertura.
• Rimozione:
Premete la scheda all'interno della sede e rilasciatela subito dopo: ora potete sfilarla.
6.4 Pendrive
La pendrive può essere utilizzata per lo scambio di dati con il Navigator.
Prima di utilizzarla assicuratevi che la pendrive stessa non sia protetta.
Sono compatibili tutte le pendrive fino a 8 Gb di memoria.
INSTALLAZIONE
