5

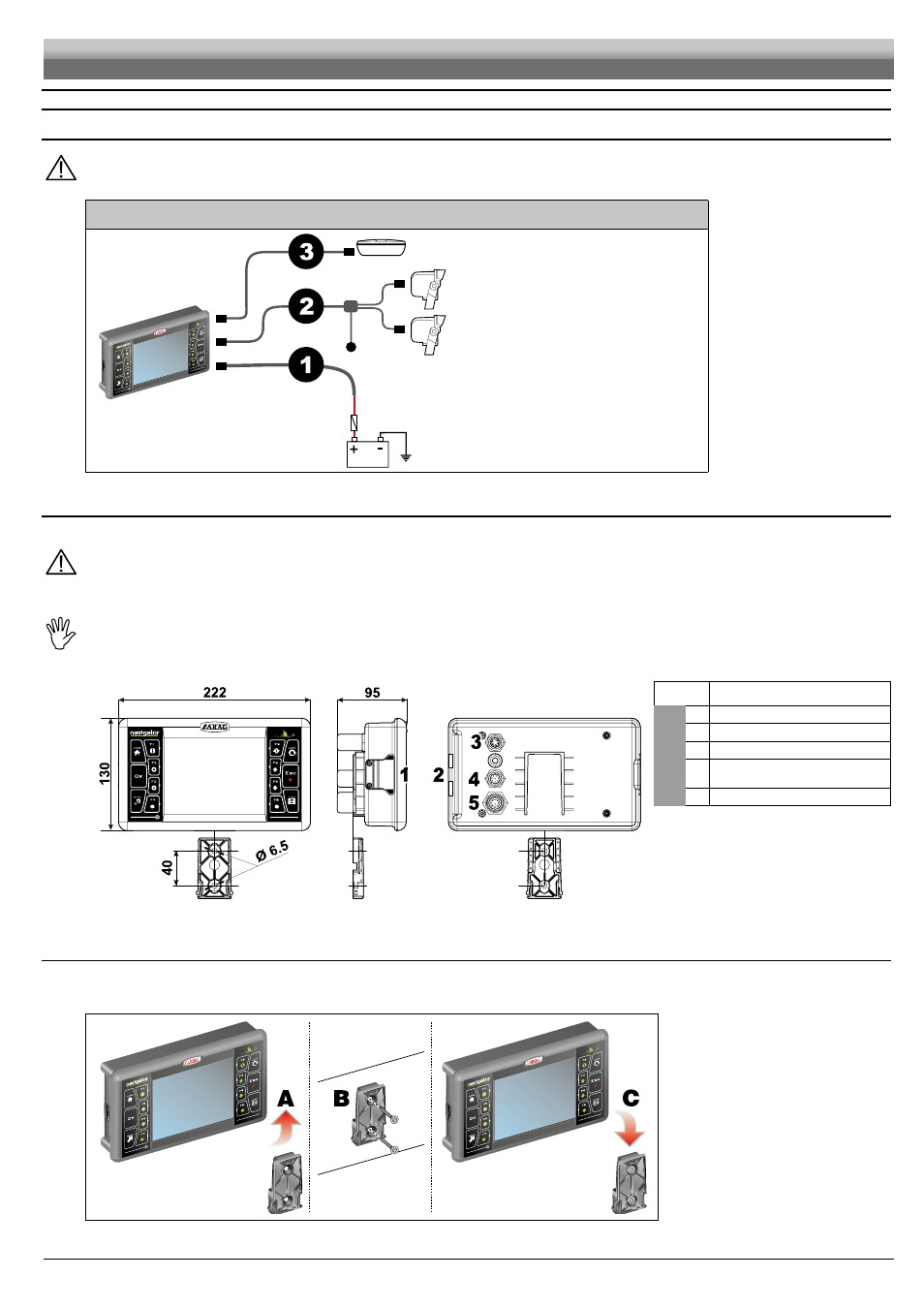

5 POSIZIONAMENTO SULLA MACCHINA AGRICOLA
5.1 Composizione consigliata dell'impianto
Collegate direttamente il cavo di alimentazione alla batteria, utilizzando gli appositi occhielli.
ATTENZIONE! NON collegate sotto chiave (15/54).
IMPIANTO PER MONITOR DI GUIDA GPS
Fig. 2
Legenda cavi di collegamento:
1 Cavo di alimentazione
2 Telecamere / abilitazione trattamento
3 Ricevitore GPS
5.2 Posizionamento del monitor
• Navigator deve essere posizionato nella cabina di comando della macchina agricola. Attenetevi alle seguenti precauzioni:
- NON posizionate il monitor in zone soggette a eccessive vibrazioni o urti, per evitarne il danneggiamento o l'azionamento
involontario dei tasti;
- Fissate il dispositivo in una zona sufficientemente visibile e di facile raggiungimento con le mani; tenete presente che il monitor
non deve ostruire i movimenti o limitare la visuale di guida.
Tenete presenti i diversi collegamenti necessari al funzionamento del computer (Fig. 3), la lunghezza dei cavi, e prevedete un
adeguato spazio per i connettori e per i cavi.
In prossimità di ogni connettore è riportato un simbolo di identificazione della funzione effettuata.
Per qualsiasi riferimento alla configurazione degli impianti, consultate il par. 5.1.
Fig. 3
NUM PUNTI DI CONNESSIONE
MONITOR
1 Scheda di memoria SD
2 USB (2)
3 Ricevitore GPS
4
Telecamere +
abilitazione trattamento
5 Collegamento alimentazione
5.3 Fissaggio della staffa
Il navigatore deve essere posizionato dopo aver fissato l’apposita staffa nel punto desiderato (nel paragrafo precedente è indicata la dima di foratura della staffa).
La staffa deve essere sfilata dalla sede del monitor (
A , Fig. 4) e fissata utilizzando le viti fornite ( B ).
Dopo esservi assicurati del perfetto fissaggio della staffa, inserite il monitor su quest’ultima e premete fino al bloccaggio ( C ).
Fig. 4
INSTALLAZIONE
