32
11 USO
IMPORTANTE:
Navigator non gestisce lo stato delle sezioni: l'intervento sulle valvole deve essere fatto in modo autonomo, consultando il
manuale di istruzioni del comando che userete.
Segnalando quello che succede in campo, Navigator potrà raccogliere i dati di lavoro.

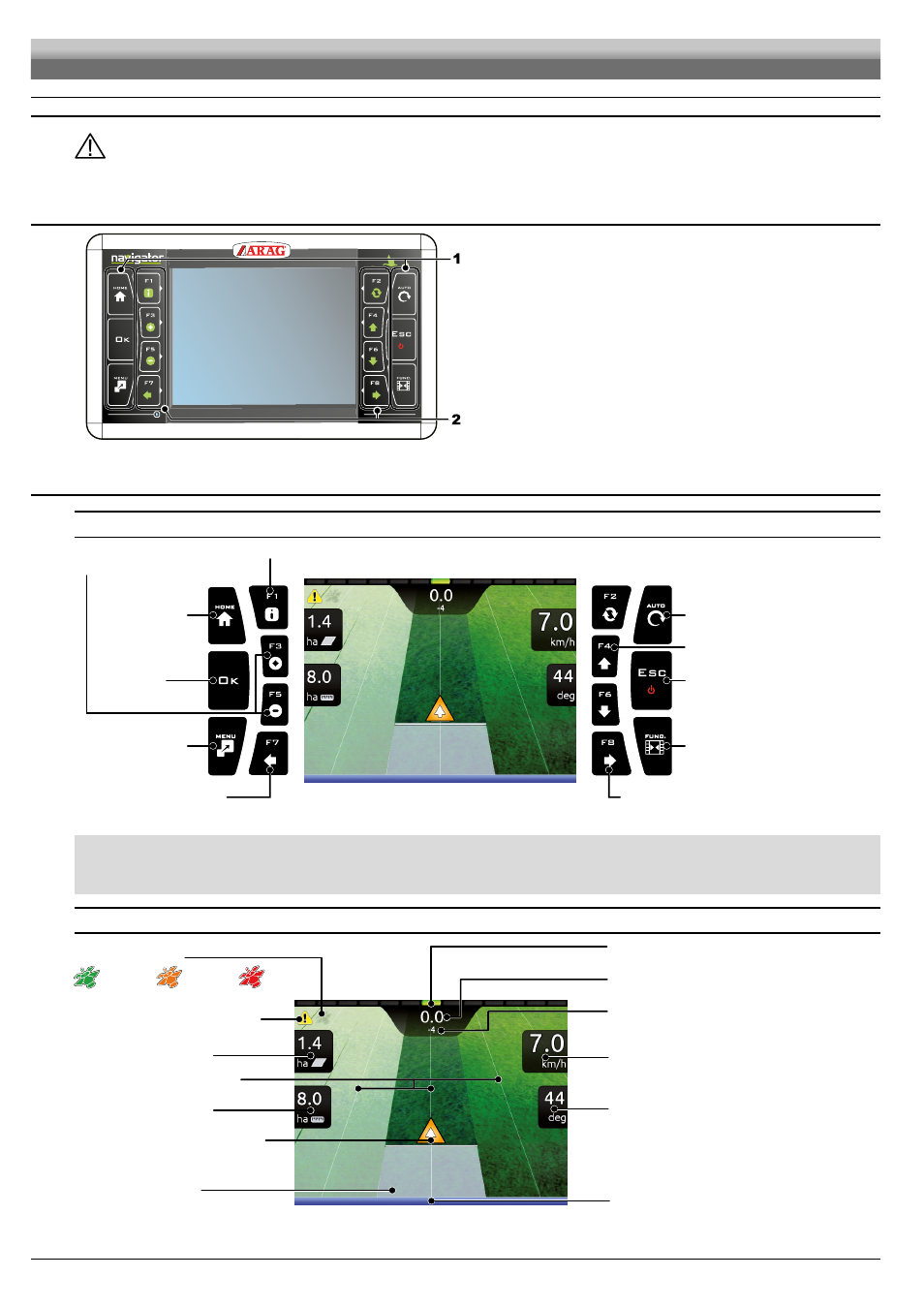

11.1 Comandi sul computer
Fig. 116
Legenda:
1 Tasti di comando e visualizzazione
2 Tasti funzione
I tasti funzione sono contestuali: la funzione di ognuno è legata a ciò che compare
sul display, pertanto
l'uso di questi tasti verrà spiegato durante la descrizione
delle procedure.
11.2 Schermata di guida
USO DEI TASTI
Passa al menu
“Home”
Tasto
di conferma
Passa al menu
di lavoro
NON UTILIZZATO
Accende / spegne
Interrompe una funzione
Interrompe la modifica di un dato
Abilitazione del trattamento
Sceglie i dati di lavoro
visualizzati sul lato SINISTRO Sceglie i dati di lavoro
visualizzati sul lato DESTRO
Regolazione dello zoom sul display
F3 ( + ) aumenta, F5 ( - ) riduce
Visualizza le informazioni / allarmi di lavoro (par. 13.1)
Attiva / disattiva
la visualizzazione
delle funzioni di lavoro
Fig. 117
F1 ÷ F8 : Tasti funzione contestuali
Eseguono operazioni legate al display visualizzato (regolazione dello zoom nella schermata di guida ecc., Fig. 117)
Quando l'elenco funzioni è visualizzato eseguono specifiche funzioni di lavoro: la funzione di ogni tasto è legata a ciò che compare sul display, perciò l'uso verrà
spiegato durante la descrizione delle procedure.
INDICAZIONI SUL DISPLAY
Qualità segnale GPS:
Scostamento: distanza tra la posizione del trattore
e la traccia da seguire
Numero di passata: la linea di riferimento è la
numero 0, le tracce a sinistra sono negative mentre
quelle a destra sono positive.
Posizione della macchina
Tracce di riferimento
Area trattata
Velocità (rilevata dal GPS)
Allarme attivo
(Premete
F1 per i dettagli, par. 13.1)
Area calcolata
Area applicata
Direzione
Barra di irrorazione (par. 11.3)
Barra led: rappresentazione grafica dello scostamento
Ogni led corrisponde al valore impostato nel par 10.3.5
Segnale
DGPS Segnale
GPS Dati
non validi
Fig. 118
