20
PROGRAMMAZIONE AVANZATA "ATTREZZO"
Par.
7.4
Esce dalla funzione
o dalla modifica
del dato
Conferma l'accesso
o la modifica del dato Scorrimento
(SX / DX)
Cancella
il carattere
selezionato Incremento /
decremento
dei dati
Scorrimento
(SU / GIU)
Inserisce
il carattere
selezionato
La geometria dell'attrezzo visualizzato dipende dalle impostazioni di base effettuate (cap. 9).

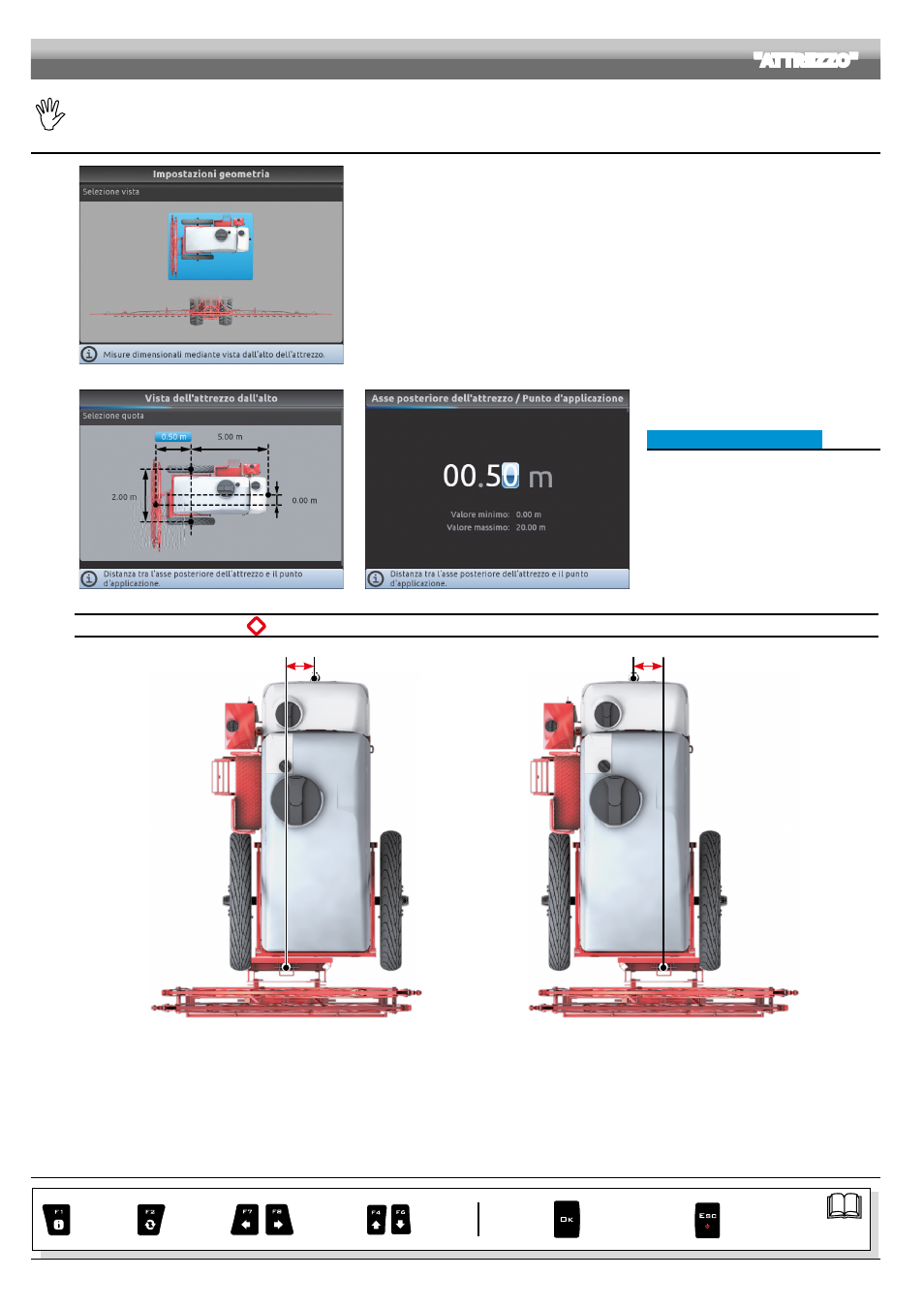

10.1.4 Impostazioni della geometria dell'attrezzo trainato (IMPIANTO CON GANCIO DI TRAINO)
Fig. 68
Inserite le misure della macchina agricola:
- Premete i tasti freccia (SU, GIU, SX, DX) per spostarvi tra le viste dell'attrezzo.
- Confermate con
OK per accedere all'impostazione.
Fig. 69 Fig. 70
• Vista dell'attrezzo dall'alto
- Premete i tasti freccia per spostarvi tra le
quote (SU, GIU, SX, DX): sul display compare
la descrizione della quota selezionata.
- Confermate con
OK per accedere
all'impostazione.
- Inserite il dato.
- Selezionate e programmate una alla volta
tutte le quote.
* Disassamento orizzontale tra il punto di applicazione e il punto d'aggancio
Punto di applicazione Punto di aggancio
- 1.50 m
VALORI NEGATIVI:
il punto di applicazione è
spostato a sinistra rispetto
al punto di aggancio.
Fig. 71
Punto di applicazione Punto di aggancio
+ 1.50 m
VALORI POSITIVI:
il punto di applicazione è
spostato a destra rispetto
al punto di aggancio.
Fig. 72
SEGUE > > >
