Manuale per l’utente delle pompe Watson-Marlow 520DuN IP66/NEMA 4X 88

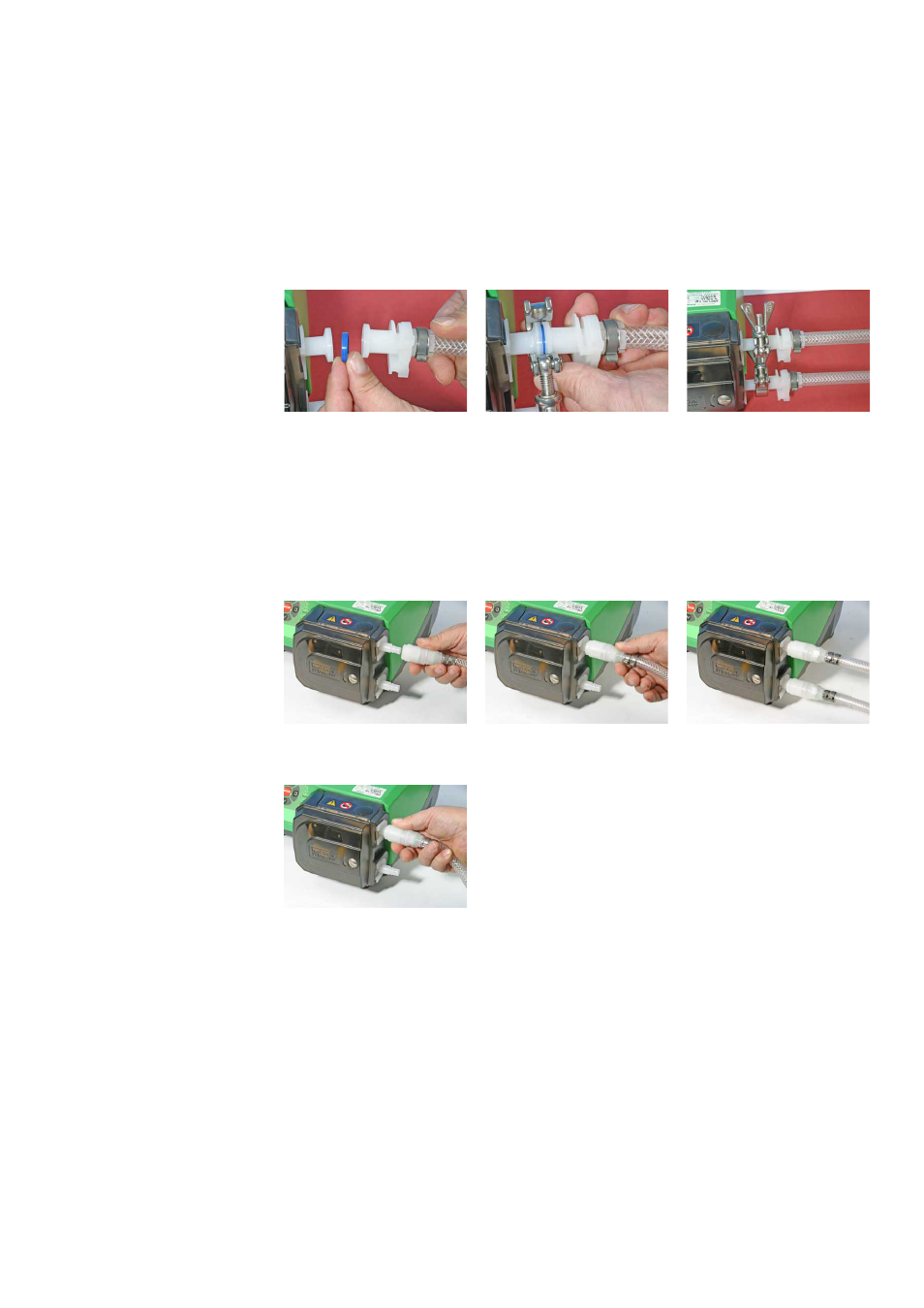

29.5 Collegamento dell’elemento 520RE
Selezionare i tubi adatti da collegare ai tubi di alimentazione e ai connettori di
scarico. Verificare che i valori di pressione siano adatti all’applicazione.
Sanitario 3 ⁄
4
in mini connettori Tri-clamp
I connettori sanitari vengono collegati a un sistema di tubi tramite mini-Tri-clamp
e guarnizioni.
l Mantenere l’estremità del connettore di alimentazione o il tubo di scarico contro
il connettore dell’elemento, interponendo una guarnizione EPDM.
l Usare un morsetto Tri-Clamp per innestare entrambe le flangie ad angolo retto,
chiuderlo e serrarlo.
Connettori industriali a rilascio rapido
I connettori industriali vengono collegati a un sistema di tubi tramite raccordi a
rilascio rapido.
l Tenere la pompa in modo sicuro e spingere il raccordo femmina (fornito da
Watson-Marlow Bredel) sull’elemento finché non scatta in posizione.
l Per scollegarlo, tenere la pompa in modo sicuro e tirare il manicotto esterno del
connettore, ruotandolo in senso antiorario mentre si estrae il connettore fem-
mina.
