22.4 Gestione della velocità:
input analogico
È possibile controllare la velocità della pompa a distanza con
uno dei seguenti metodi: un segnale analogico di tensione
compreso negli intervalli 0-10 V; o un segnale analogico di
corrente entro 4-20 mA; oppure un potenziometro a distanza
con l’alimentazione a 10 V su J7.

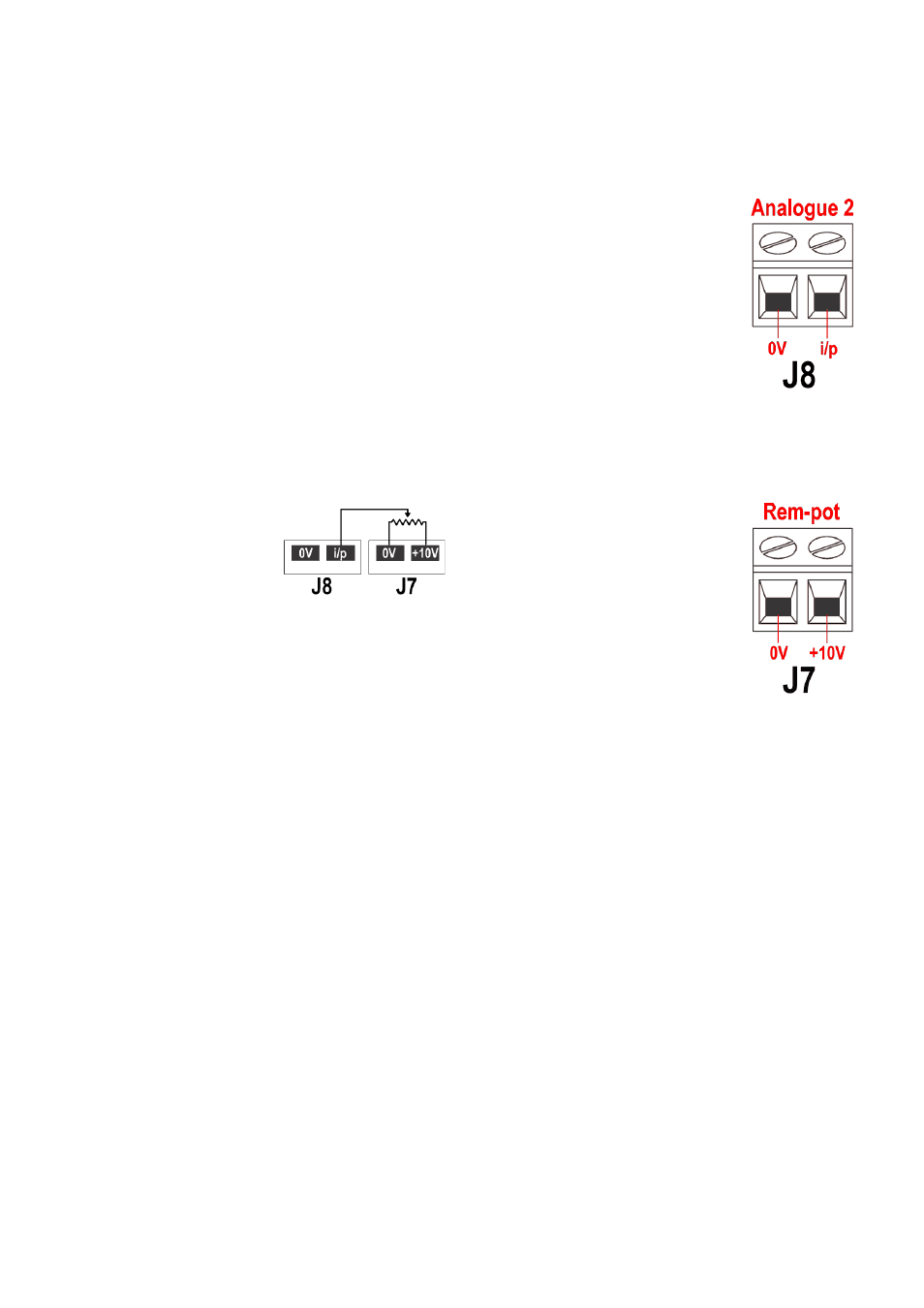

Il segnale analogico di processo deve essere applicato al ter-
minale i/p del connettore Analogico 2 (J8). Il collegamento a
terra va sul terminale a 0 V dello stesso connettore.
Impedenza del circuito 4-20 mA: 250 W.
Per la modalità a tensione, si può usare una fonte di alimentazione stabile e affida-
bile a 0-10 V con un voltmetro a c.c. Impedenza del circuito: 22 kW.
L’inversione della risposta si imposta nel software. Non invertire la polarità dei ter-
minali.
Un potenziometro a distanza con
un valore nominale compreso tra
1 k e 2 k con una potenza minima
di 0,25 W dovrà essere collegato
tra i terminali del connettore del
potenziometro a distanza (J7) e
il terminale i/p del connettore
Analogico 1 (J8). Quando si usa un potenziometro a distanza,
non applicare un segnale di input di comando a tensione
o a corrente contemporaneamente. Il segnale di comando
velocità necessiterà di una taratura rispetto alle impostazioni
minima e massima del potenziometro. Questa operazione
viene effettuata tramite il software (vedere 18.1 Trim nella sezione Impostazione).
Quando si usa un potenziometro a distanza, è importante impostare l’input analogico
su tensione nel menu Imposta. altrimenti la tensione di riferimento dal connettore
del potenziometro a distanza verrà sovraccaricata e non fornirà 10 V pieni.
La velocità della pompa impostata da Analogico 1 viene ridotta in proporzione al
segnale proveniente da Analogico 2 in base alla formula y=as, dove a è la velocità
impostata da Analogico 1, s è il valore secondo cui ridurre impostato da Analogico
2 (0 V o 4 mA = 0, con aumento lineare a 10 V o 20 mA = 1) e y è la velocità di
rotazione ridotta. Se è stato impostato Analogico 2 per una risposta invertita, è vero
il contrario. Vedere 18.2 Analogico nel menu Imposta.
