Manuale per l’utente delle pompe Watson-Marlow 520DuN IP66/NEMA 4X 81
28.1 Posizione testina, smontaggio e
rimontaggio
Il corpo della testina si può montare sul meccanismo di azionamento con tre orien-
tamenti in modo da avere la posizione dell’attacco di entrata/uscita a destra, in alto
o in basso, a seconda della necessità. Posizionare la testina in modo che gli attacchi
del tubo siano rivolti verso l’alto o verso il basso solo se l’azionamento viene posto
sul bordo del banco, altrimenti il tubo della pompa o la protezione incernierata inter-
feriranno con il banco. Non posizionare la testina in modo che gli attacchi del tubo
siano rivolti verso la tastiera. In caso contrario si può dare luogo a un rischio per la
sicurezza.
La pompa può essere configurata per la rotazione in senso orario o antiorario. Va
notato, comunque, che la durata utile del tubo aumenta se il rotore ruota in senso
orario e che il rendimento rispetto alla pressione è massimo se il rotore ruota in
senso antiorario.

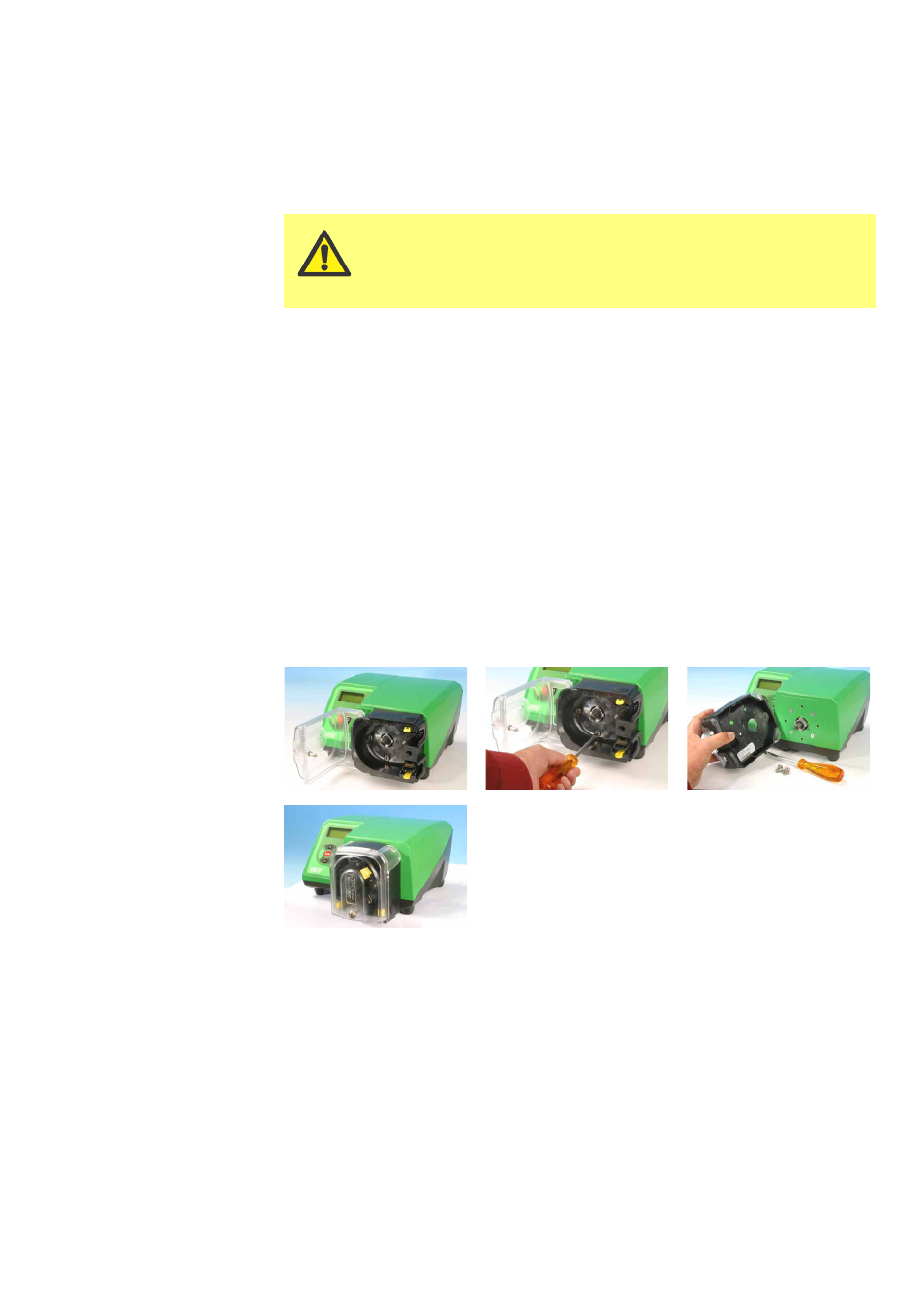

Riposizionamento del corpo della testina
l Aprire la protezione della testina come descritto nella sezione 29.1 Apertura
della protezione della testina, qui di seguito.
l Smontare il rotore come descritto nella sezione Smontaggio del rotore, qui di
seguito.
l Svitare e togliere le quattro viti di fissaggio del corpo della testina usando un
cacciavite a lama piatta.
l Smontare il corpo.
l Spostare il corpo nella posizione desiderata. Riapplicare e serrare le viti di fis-
saggio.
l Rimontare il rotore come descritto nella sezione Rimontaggio del rotore, qui di
seguito.
l Chiudere la protezione, spingendola completamente in sede fino a bloccare la
chiusura.
Isolare sempre la pompa dall’alimentazione elettrica
prima di aprire la protezione o di effettuare qualsiasi
intervento di posizionamento, smontaggio o
manutenzione.
