Manuale per l’utente delle pompe Watson-Marlow 520DuN IP66/NEMA 4X 69
Importante: output di stato della pompa
Gli output 1-4 sono disponibili come contatti di relè di commutazione
monopolari: relè 1, 2, 3 e 4. Collegare ai contatti normalmente aperti
o normalmente chiusi del relè in base alle necessità e configurare
opportunamente il software della pompa. Vedere 18.10 Output.
Nota: La tensione massima sui contatti dei relè di questa pompa è di
30 V c.c.; carico massimo 30 W.
Nota: adatto anche per bassa tensione: ovvero, 1 mA a 5 V c.c. mini-
mo.
22.12 Output 1, 2, 3, 4

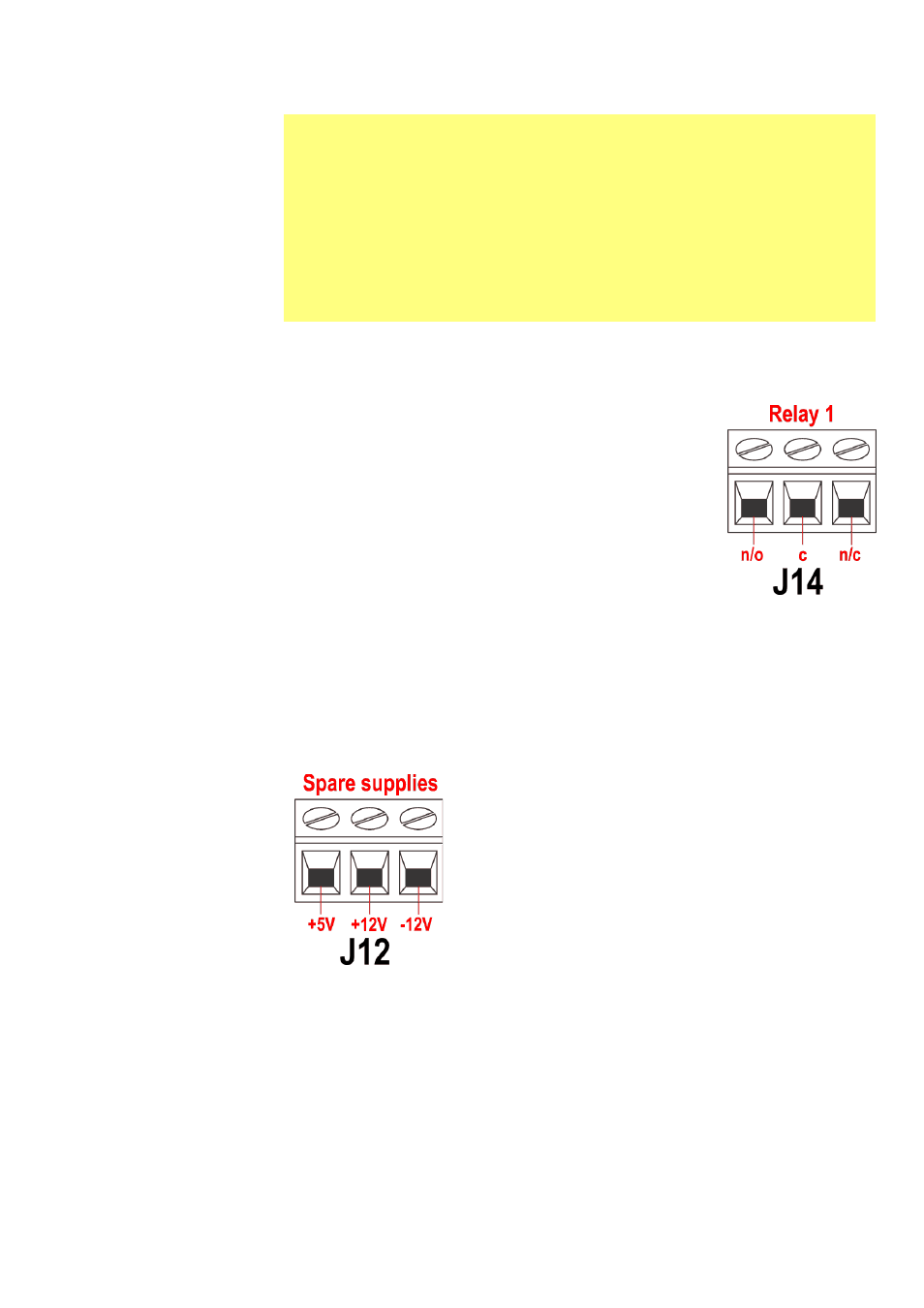

Nota: qui è illustrato il relè 1 (J14). I relè 2, 3 e 4 (J15,
J16 e J17) funzionano in modo identico.
Collegare il dispositivo di output al terminale c (comune)
del connettore del relè scelto e il terminale n/c oppure
il terminale n/o (normalmente chiuso o normalmente
aperto), in base alle necessità. Configurare il software
della pompa di conseguenza. Vedere 18.10 Output.
Per impostazione predefinita, il relè 1 è configurato per
indicare lo stato di funzionamento/arresto, il relè 2 è
configurato per indicare lo stato della direzione, il relè 3 è
configurato per indicare lo stato automatico/manuale e il
relè 4 è configurato per indicare lo stato di allarme gener-
ale. Vedere 12 Accensione della pompa per la prima volta.
22.13 Tensioni di alimentazione
Una tensione appropriata è disponibile dove neces-
sario su ogni connettore. Inoltre, è possibile prelevare
l’alimentazione dal connettore di alimentazione di riserva
(J12).
Nella tabella riportata di seguito, “Carico max” indica
il carico totale massimo su ogni alimentazione, indip-
endentemente dal numero delle connessioni.
