Manuale per l’utente delle pompe Watson-Marlow 520DuN IP66/NEMA 4X 27
14.2 Blocco tastiera
La tastiera può essere bloccata per impedire l’apporto di modifiche alla velocità della
pompa o ad altre regolazioni e consentire solo l’avvio o l’arresto della pompa. Sul
display è visualizzato il simbolo del lucchetto.
l Mentre la pompa è in funzione, tenere premuto il tasto START per due secondi.
Viene visualizzato il simbolo del lucchetto e sono attivati solo i tasti START e
STOP.
l La tastiera può essere bloccata anche mentre la pompa è ferma. Tenere pre-
muto il tasto STOP per 2 secondi. Viene visualizzato il simbolo del lucchetto e
sono attivati solo i tasti START e STOP.
l Per sbloccare la tastiera mentre la pompa è in funzione, tenere premuto il tasto
START per due secondi. Scompare il simbolo del lucchetto. Se la pompa è
ferma, tenere premuto il tasto STOP fino a quando il simbolo del lucchetto non
scompare.
14.3 Bip tastiera
La tastiera della pompa può funzionare in modo silenzioso o indicare la pressione
dei tasti emettendo un bip.
l Per attivare e disattivare il segnale acustico, fermare la pompa. Disinserire
l’alimentazione elettrica sulla parte posteriore della pompa.
l Premere i tasti SU e DIREZIONE mentre si attiva l’alimentazione elettrica sulla
parte posteriore della pompa.
14.4 Funzionamento manuale ed input e
output digitali a distanza
Gli input per il funzionamento e l’arresto a distanza, la direzione e il rilevamento
delle perdite sono operativi.
Gli output di stato a distanza sono tutti completamente funzionali.
Il tasto STOP funziona come arresto d’emergenza prioritario.
L’input per il funzionamento e l’arresto non avvia la pompa
se questa si trova nella modalità manuale; tuttavia, una
volta che è stato premuto il tasto START, l’input per il fun-
zionamento e l’arresto a distanza arresta e avvia la pompa a
seconda del suo stato operativo.
Se si inverte il funzionamento dell’interruttore di funzi-
onamento/arresto a distanza in modo che funzioni con
l’impostazione aperto = arresto, per poter avviare la pompa

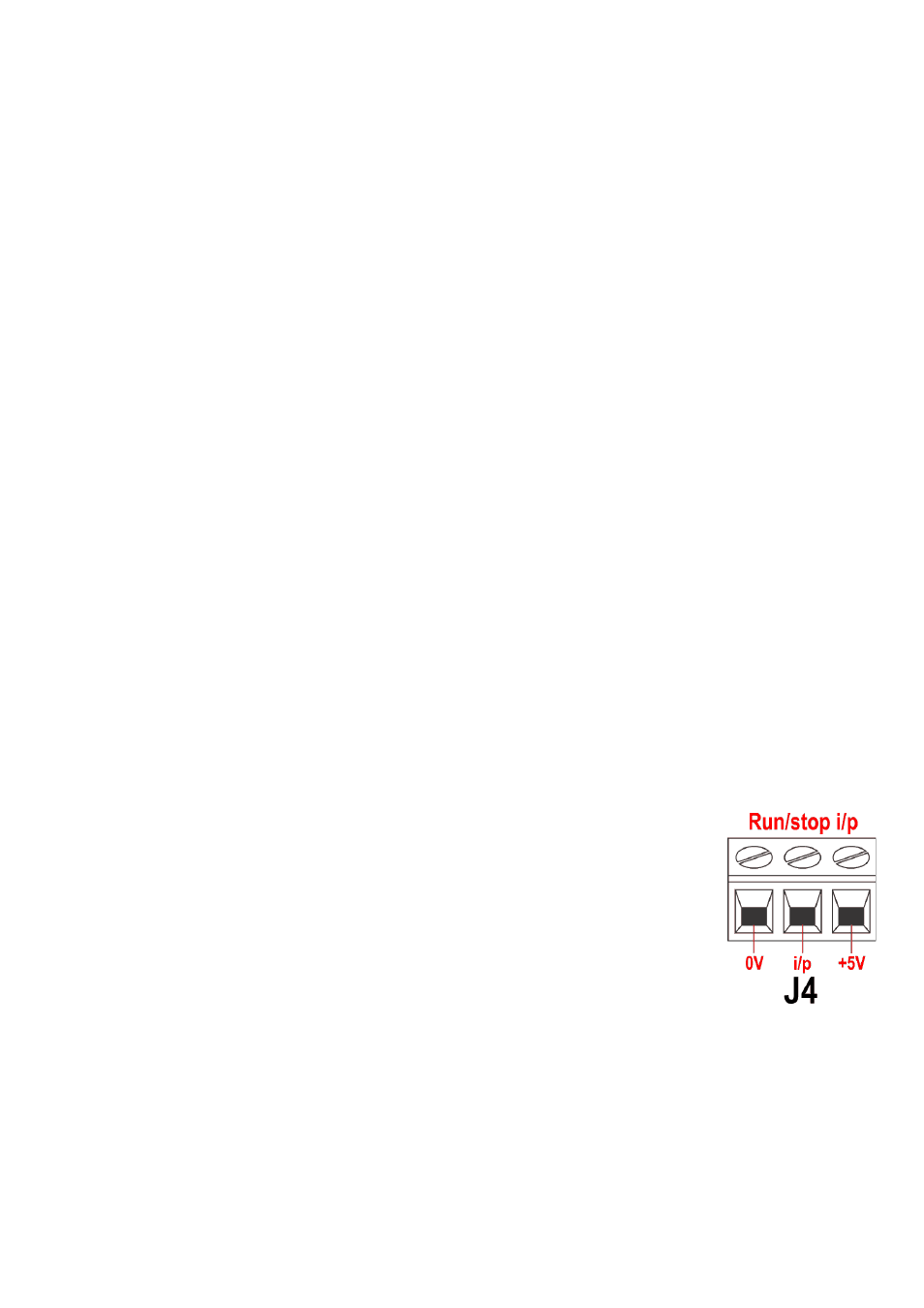

dalla tastiera sarà necessario collegare il terminale +5 V al
terminale i/p sul connettore dell’input di funzionamento/
arresto (J4).
Se si preme il tasto STOP, l’interruttore di funzionamento/arresto a distanza non
avrà alcun effetto.
Non è possibile invertire la polarità del segnale di direzione a distanza.
