Manuale per l’utente delle pompe Watson-Marlow 520DuN IP66/NEMA 4X 37
l Quando si preme ENTER per l’ultima volta, la sequenza di regolazione del con-
nettore Analogico 1 viene terminata.
l Se è stato configurato il connettore Analogico 2, la pompa visualizza una
simile sequenza di schermate per l’input in questione. Applicare il segnale
basso, alto e medio campo al terminale i/p del connettore Analogico 2,
come indicato sul display, premendo ENTER ogni volta per registrare i seg-
nali come punti di taratura.
l In caso di errore, premere STOP in qualsiasi punto della sequenza per visu-
alizzare la schermata precedente.
l Quando si preme ENTER per l’ultima volta, la sequenza di regolazione del
connettore Analogico 2 viene terminata.
l Al termine del processo Trim, la pompa visualizza una schermata di conferma
e visualizza di nuovo la schermata dalla quale si era entrati nella sequenza di
Trim: il menu Imposta o il menu di impostazioni Analogico.
La pompa calcola le risposte lineari da basso a intermedio e da intermedio ad alto e
registra i risultati come grafici di taratura dell’input analogico.
Se due o più dei tre segnali applicati a ogni input sono uguali, viene visualizzata una
schermata di avvertenza prima della schermata di conferma e il Trim viene ignorato.
Nota: applicando il segnale di comando massimo del processo quando è richiesto
quello minimo e viceversa, è possibile impostare risposte invertite.
Nota: ripristinando i valori predefiniti, vengono annullati i valori di taratura del Trim.
18.2 Analogico
Se la pompa è comandata a distanza, rileva il percorso di un segnale analogico dal sis-
tema di comando a distanza dell’utente fino al terminale i/p del connettore Analogico 1
sulla parte posteriore della pompa, entro l’intervallo 4-20 mA oppure 0-10 V. L’opzione
Analogico nel menu Imposta consente all’utente di configurare la pompa in modo da
poter funzionare con il sistema di comando a distanza.

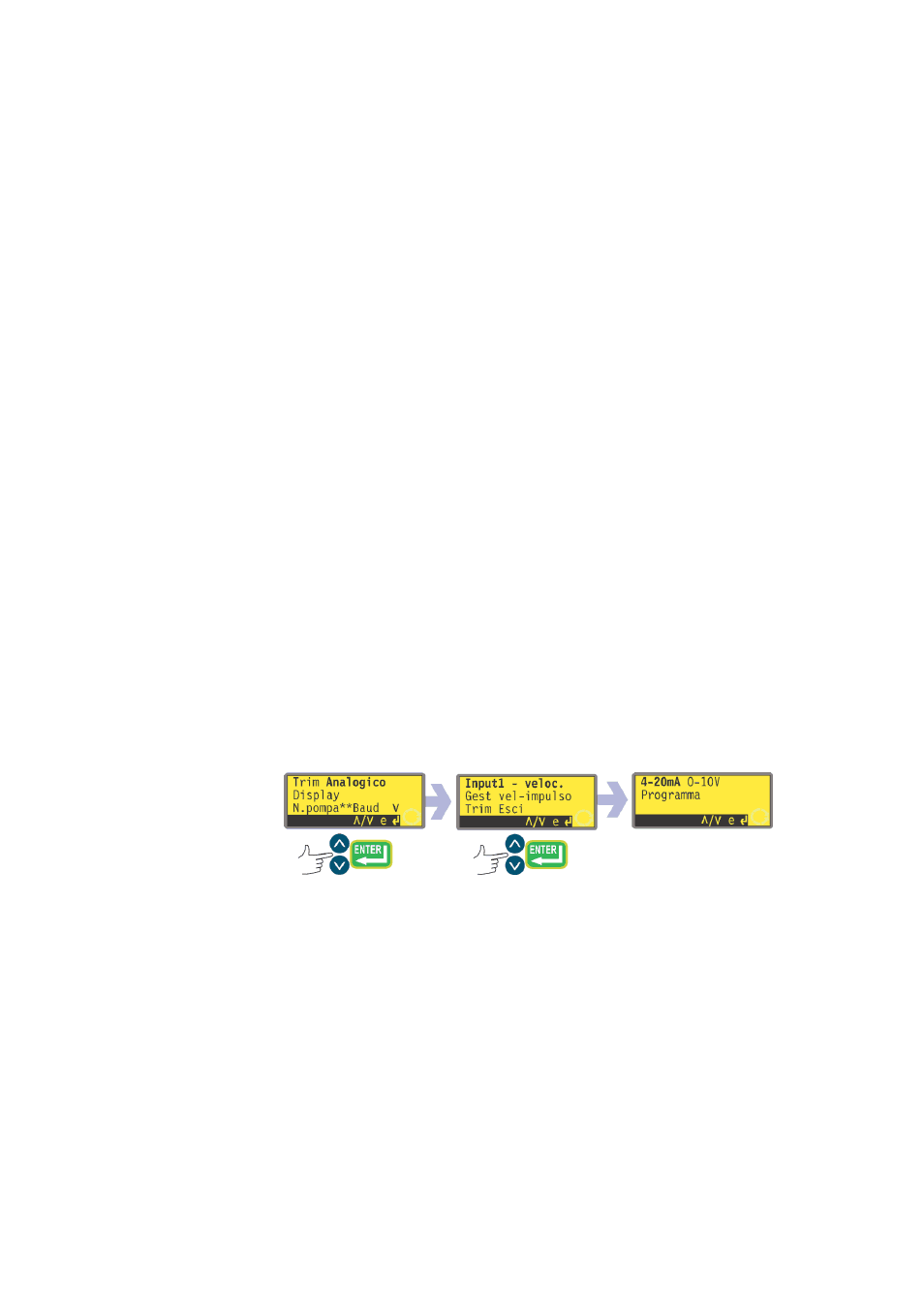

l Selezionare Analogico dal menu di impostazioni SU o GIÙ e premere ENTER
per confermare la selezione.
l Vengono visualizzate quattro opzioni: Input 1 - veloc., Gest vel - impulso,
Trim ed Esci.
