21.5.3 Output logico 3

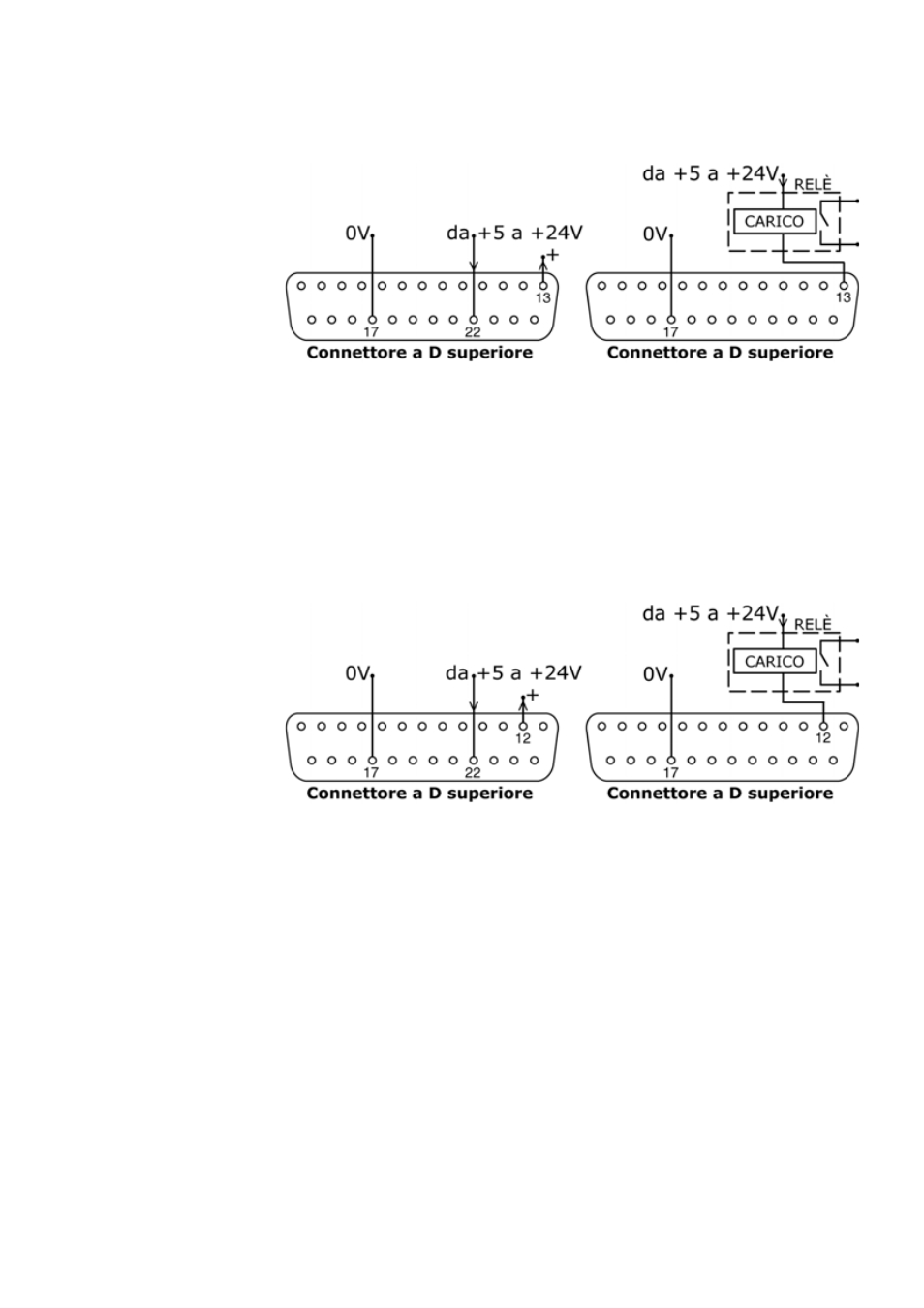

L’output 3 viene derivato dal pin 13 del connettore a D superiore, a seconda dello stato
logico della funzione assegnata all’output 3. Alternativamente, un carico come la bobina
di un relè può essere collegato al pin 13, con collegamento a terra sul pin 17. La corrente
passerà nel circuito a seconda dello stato logico della funzione assegnata all’output 3. Non
collegare nessun dispositivo che richieda più di 50 mA.
Per default, l’uscita 3 è configurata per indicare lo stato Auto/Man. Vedere 12 Accensione
per la prima volta.
21.5.4 Output logico 4
L’output 4 viene derivato dal pin 12 del connettore a D superiore, a seconda dello stato
logico della funzione assegnata all’output 4. Alternativamente, un carico come la bobina
di un relè può essere collegato al pin 12, con collegamento a terra sul pin 17. La corrente
passerà nel circuito a seconda dello stato logico della funzione assegnata all’output 4. Non
collegare nessun dispositivo che richieda più di 50 mA.
Per impostazione predefinita, l’output 4 è configurato in modo da indicare lo stato di
allarme generale. Vedere 12 Accensione per la prima volta.
