Manuale per l’utente delle pompe 620DiN, 620Di Watson-Marlow

80

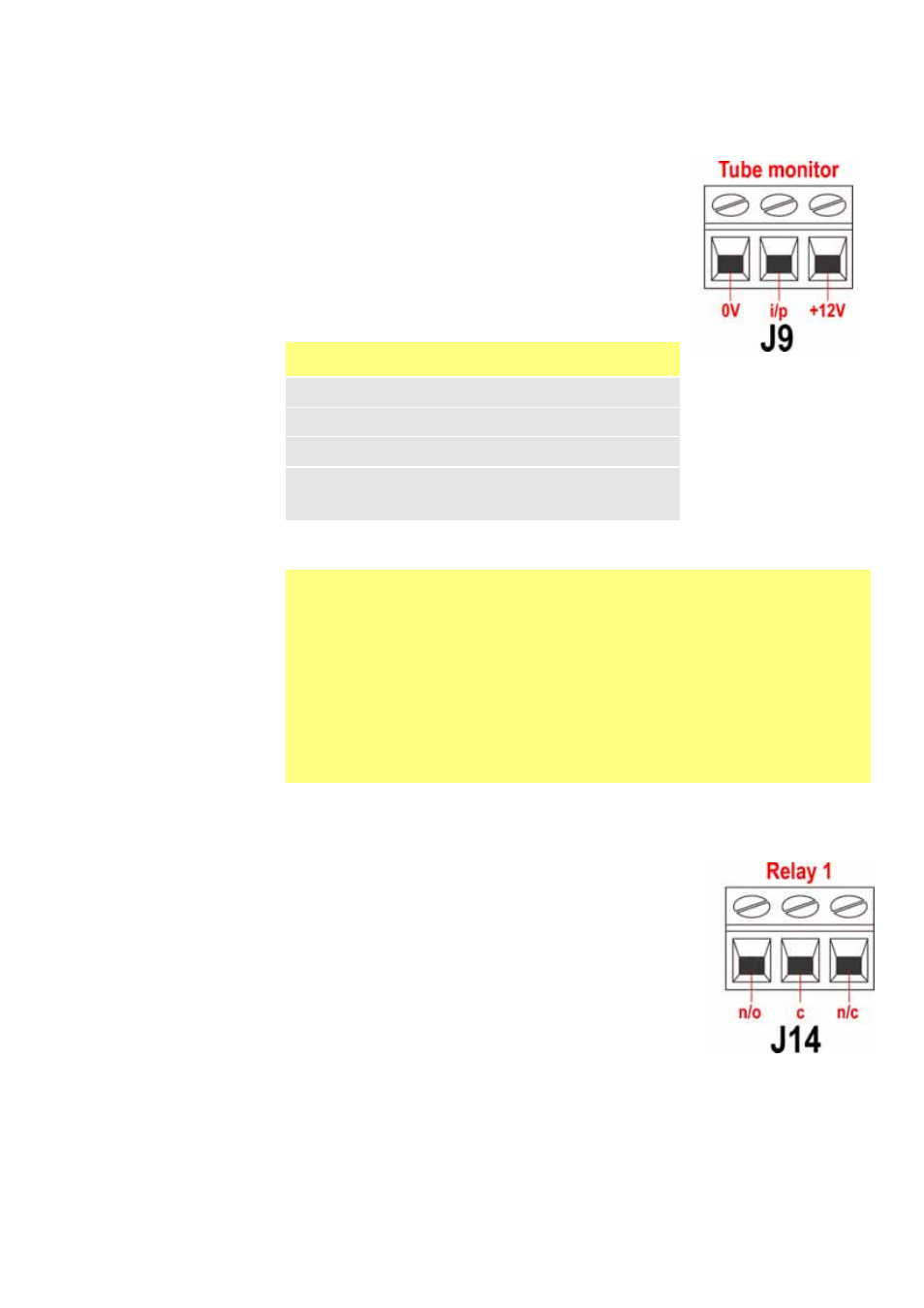

20.6 Input di rilevamento perdite

Collegare un dispositivo di rilevamento perdite a distanza tra il
terminale a +12 V e il terminale i/p del connettore del
sistema di monitoraggio tubi (J9). Il circuito chiuso indica
una perdita. In alternativa, applicare un input logico al
terminale i/p, collegando a terra il terminale a 0 V. Un input
alto indica una perdita. Collegare il cavo di un sistema di
monitoraggio tubi Watson-Marlow per il rilevamento delle
perdite come segue.

Nota: utilizzare solo sistemi di monitoraggio tubi Watson-Marlow serie 620.

20.7 Output 1, 2, 3, 4

Nota: qui è illustrato il relè 1 (J14). I relè 2, 3 e 4 (J15, J16
e J17) funzionano in modo identico.

Collegare il dispositivo di output al terminale c (comune) del
connettore del relè scelto e il terminale n/c oppure il terminale
n/o (normalmente chiuso o normalmente aperto), in base alle
necessità. Configurare di conseguenza il software della pompa.
Vedere 19.10 Output.

Per impostazione predefinita, il relè 1 è configurato per indicare
lo stato di funzionamento/arresto, il relè 2 è configurato per
indicare lo stato della direzione, il relè 3 è configurato per
indicare lo stato automatico/manuale e il relè 4 è configurato per
indicare lo stato di allarme generale. Vedere 12 Accensione per la prima volta.

Importante: output di stato della pompa

Gli output 1-4 sono disponibili come contatti di relè di commutazione
monopolari: relè 1, 2, 3 e 4. Collegare ai contatti normalmente aperti o
normalmente chiusi del relè in base alle necessità e configurare
opportunamente il software della pompa. Vedere Output.

Nota: la tensione massima sui contatti dei relè di questa pompa è di 30 V
c.c. (carico massimo 30 W).

Nota: adatto anche per bassa tensione: ovvero, 1 mA a 5 V c.c. minimo.

Colore del filo del sistema
di monitoraggio tubi

Modulo 620N

Blu

Terminale 0 V J9

Giallo

Terminale i/p J9

Rosso

Terminale +12 V J9

Se necessario, far terminare la schermatura nel modulo
620N con una guarnizione EMC a 360°. Vedere 22.2
Cablaggio.
