Manuale per l’utente delle pompe 620DiN, 620Di Watson-Marlow 75
Per la protezione EMC è necessario utilizzare un cavo di comando schermato. La
schermatura deve terminare con una delle viti di montaggio del circuito stampato oppure
sul connettore a forcella adiacente (se in dotazione).
Per una migliore protezione dalle emissioni elettromagnetiche in ambienti con elevati li -
velli di rumorosità, il cavo schermato può essere utilizzato insieme a guarnizioni cavi in
metallo EMC a tenuta stagna. Questi elementi devono essere collegati a terra al modulo
aggiungendo un dado M16x1,5 con bordi dentati per assicurare un contatto corretto con
l’interno del modulo. Per accedere all’interno del modulo, è necessario smontare la
scheda di circuiti del modulo tenuta in posizione da due viti di fissaggio che possono
essere tolte e rimontate con un cacciavite a croce. Quando si maneggiano circuiti
stampati, adottare le normali precauzioni per la protezione contro la corrente statica.
Cavi adatti all’uso generico: 300 V con guaina in PVC di alta qualità con buona resistenza
agli incendi e all’umidità.
Cavi adatti per uso industriale: 300 V con guaina in poliuretano super-rinforzata e
resistente a oli, carburanti, solventi e acqua.
Per motivi di praticità di cablaggio può risultare difficilmente gestibile manipolare più di 8
conduttori per cavo. Per chiarezza, in figura ne sono illustrati solo due.

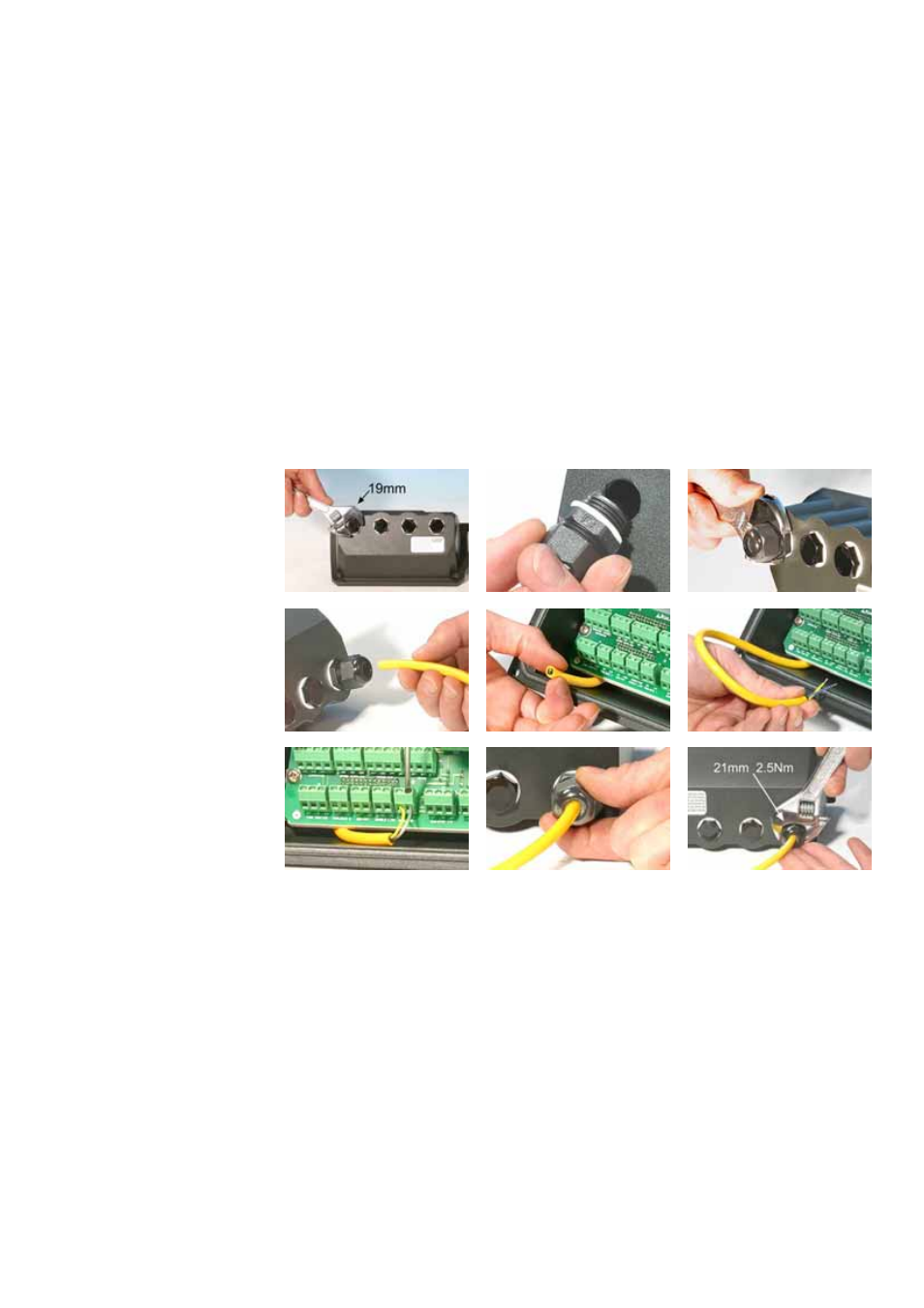

Utilizzare una chiave aperta da 19 mm per svitare il tappo di tenuta. Gettare la
rondella di tenuta in nylon.
Avvitare al posto del tappo una delle guarnizioni M16x1.5 fornite, utilizzando la
nuova rondella di tenuta in nylon fornita in dotazione. Serrare la guarnizione a
2,5 Nm per garantire una buona tenuta, utilizzando una chiave aperta da 21 mm.
Se viene utilizzata una guarnizione diversa, deve essere a tenuta secondo IP66.
Allentare il cappuccio della guarnizione (non toglierlo) e infilare il cavo attraverso la
guarnizione. Quando è passato, continuare a spingerlo.
L’interno del modulo è di forma tale da instradare il cavo facendolo passare oltre la
scheda a circuiti stampati interna. Continuare a spingere per inserire un tratto di
cavo sufficiente da poter essere afferrato all’interno del modulo con le dita.
Tirare un tratto di cavo sufficiente a raggiungere i connettori necessari. Lasciare un
po’ di cavo supplementare.
Togliere la guaina esterna secondo necessità e togliere 5 mm di isolamento dai
conduttori. Non sono necessarie stagnature o boccole. Nota: se si usa un cavo
molto rigido o di grosso diametro, può essere più comodo togliere la guaina esterna
prima di passare i conduttori del cavo attraverso la guarnizione. Tuttavia, per
assicurare una tenuta corretta, quando si serra il cavo all’interno della guarnizione,
