Riposizionamento del corpo testina
Assicurarsi che la guida sia pulita.
Posizionare la guida in modo che i fori di
posizionamento siano allineati con i fori filettati
dell’unità di azionamento protetta.
Serrare le due viti di fermo del corpo testina con un
cacciavite appropriato.
Ricollegare il tubo di scarico (se necessario).
Nota: il corpo testina può essere installato in due posizioni: con gli attacchi a
destra oppure con gli attacchi in basso. La posizione con gli attacchi in basso
richiede che la pompa sia posizionata davanti alla superficie di sostegno, in modo
da lasciare spazio per i tubi di rifornimento e di scarico.

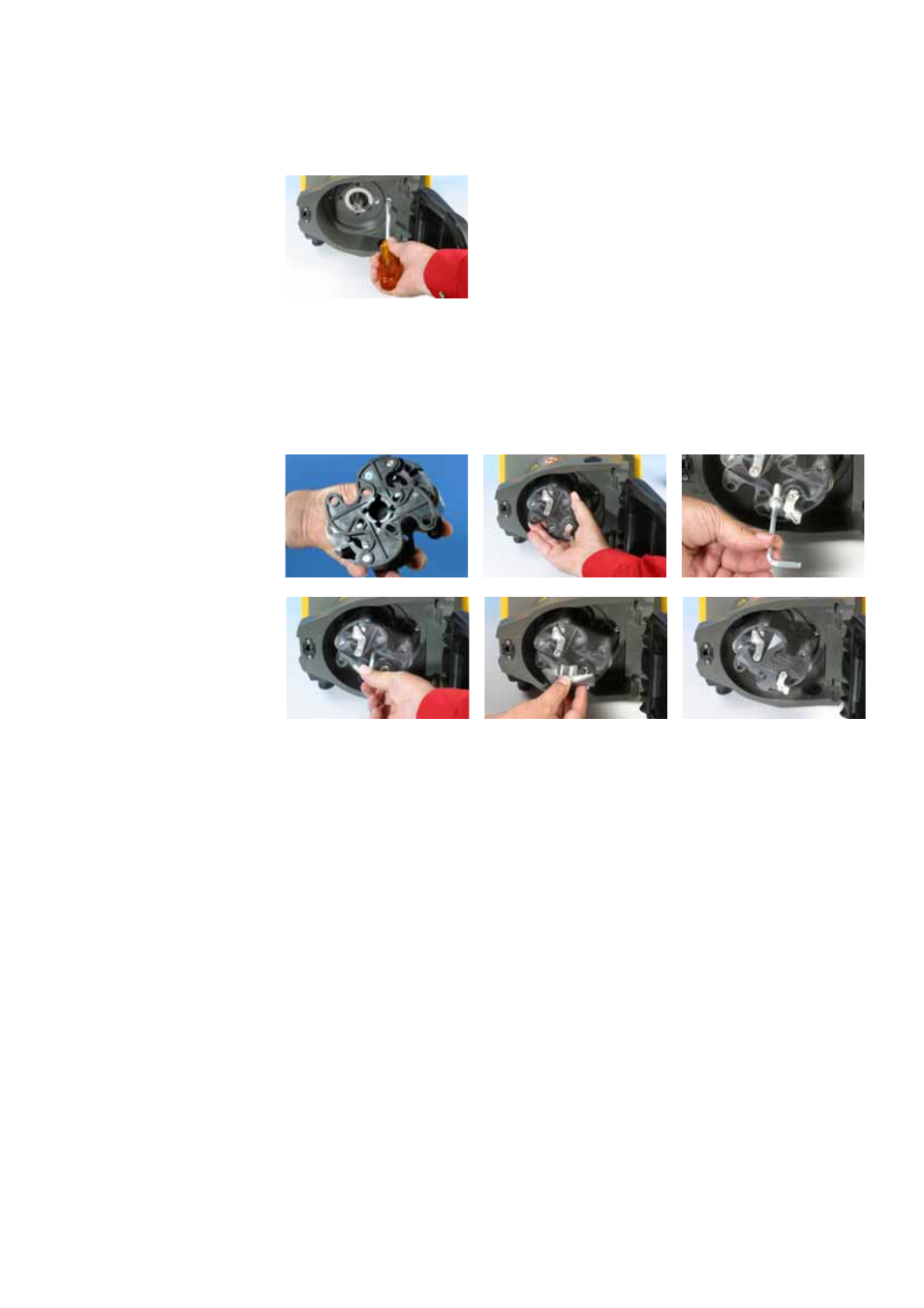

Riposizionamento del rotore
Prima di sostituire il rotore, inserire la chiavetta nella sede dell’albero di
azionamento e applicare un sottile strato di lubrificante sull’albero e sulla chiavetta.
La sede della chiavetta del rotore è la scanalatura più ampia delle quattro
scanalature che si dipartono dall’alloggiamento dell’albero di azionamento; nella
prima immagine qui sopra, è la scanalatura in cima. Allineare la sede della chiavetta
del rotore con la chiavetta dell’albero e far scorrere il rotore in posizione,
assicurandosi che venga raggiunto un “arresto” positivo e verificare che l’albero di
azionamento sia installato nel rotore per l’intera lunghezza.
Non forzare il rotore in posizione. Il rotore scorrerà facilmente in posizione se è
allineato correttamente.
Fissare il rotore con un bullone di posizionamento esagonale (completo di rondella)
con una coppia di torsione nominale di 10 Nm usando una chiave brugola da 5 mm.
Il bullone del rotore, impregnato con bloccante per filettatura "Loctite 218", deve
essere sottoposto a un massimo di tre rimozioni/riposizionamenti prima di essere
sostituito. Per non dover sostituire il bullone del rotore dopo tre rimozioni, applicare
"Loctite 222" alla filettatura del rotore prima del riposizionamento. Questo è
essenziale per assicurare un posizionamento prolungato e sicuro del mozzo del
rotore sull’albero di azionamento. Il mancato completamento di questa
operazione invaliderà i termini e le condizioni della garanzia.
Sostituire la copertura del rotore.
Quando si chiude la protezione, controllare che non interferisca con il rotore. Se entra a
contatto con il rotore, quest’ultimo potrebbe essere stato installato in modo errato. Aprire
di nuovo la protezione, rimuovere e rimontare il rotore e chiudere la protezione.
