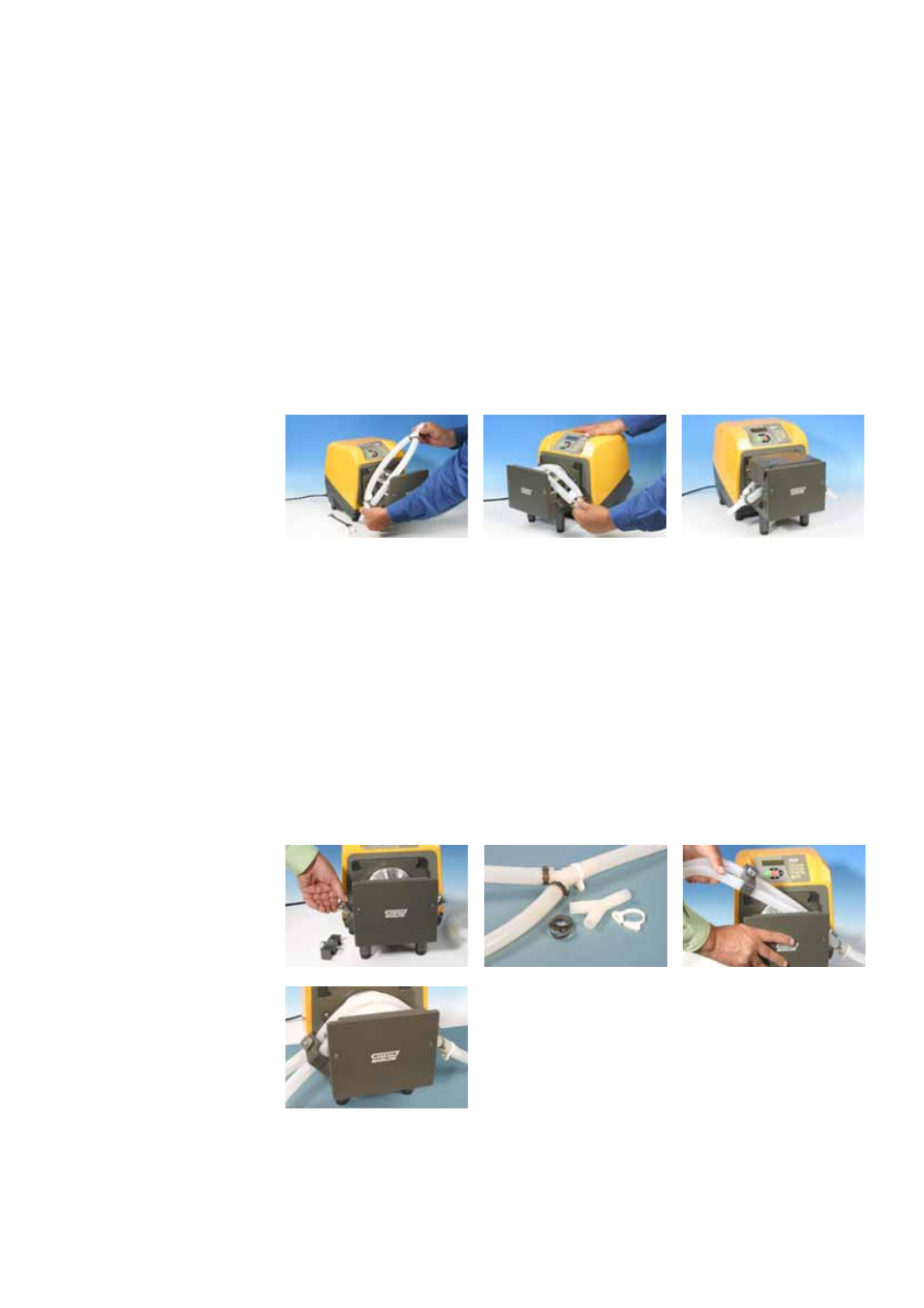

31.5 Caricamento del tubo 620L e 620LG
Elementi a doppia Y per applicazioni di erogazione e flusso con
ridotto effetto pulsante
Per la rimozione e l’installazione di 620L, vedere le illustrazioni riportate alla
sezione 31.4. Il corpo testina è fissato alla testina per mezzo di camme
posizionate a destra e a sinistra. Nei punti in cui gli alberi delle camme sono
visibili dalla parte anteriore della testina, le camme sono zigrinate e di forma
tale da poter accogliere una chiave per ghiere. Utilizzare la chiave AF da 10
mm fornita per ruotare la camma di destra a 180 gradi in senso antiorario e la
camma di sinistra di 180 gradi in senso orario. La posizione dei fermi di
rotazione delle camme indica quando queste sono completamente chiuse
(terza immagine a sinistra) o aperte (a destra). Sollevare il corpo testina.
Posizionare un’estremità dell’elemento a doppia Y sopra uno dei supporti di chiusura
625L. Tendere l’elemento al di sopra del rotore e posizionare l’altra estremità
dell’elemento sopra il secondo supporto di chiusura 625L. Rimontare la testina
secondo le istruzioni descritte nella sezione 33.4 Smontaggio e installazione 620L.
Doppio tubo di ingresso per un migliore trattamento di fluidi viscosi
Per la rimozione e l’installazione di 620L, vedere le illustrazioni riportate alla
sezione 31.4. Il corpo testina è fissato alla testina per mezzo di camme
posizionate a destra e a sinistra. Nei punti in cui gli alberi delle camme sono
visibili dalla parte anteriore della testina, le camme sono zigrinate e di forma
tale da poter accogliere una chiave per ghiere. Utilizzare la chiave AF da 10
mm fornita per ruotare la camma di destra a 180 gradi in senso antiorario e la
camma di sinistra di 180 gradi in senso orario. La posizione dei fermi di
rotazione delle camme indica quando queste sono completamente chiuse (terza
immagine a sinistra) o aperte (a destra). Sollevare il corpo testina.
Svitare e rimuovere il supporto di chiusura ingresso 625L. Collegare il doppio tubo di
ingresso e il tubo di uscita con connettore per il tratto a Y e fermagli appositi.
Inserire i tubi di ingresso nei dispositivi di bloccaggio di dimensione appropriata.
