Manuale per l’utente delle pompe 620DiN, 620Di Watson-Marlow 63
La pompa 620Di può essere avviata e fermata tramite un interruttore a distanza tra il pin
7 e il pin 19, usando il rilevamento del comando aperto = in funzione o aperto = arresto.
Funziona anche con un input logico tra 5 e 24 V sul pin 7. Se la commutazione a distanza
è disattivata, né gli input dei segnali funzionamento/arresto a distanza né gli input dei
segnali di direzione influiscono sullo stato della pompa.

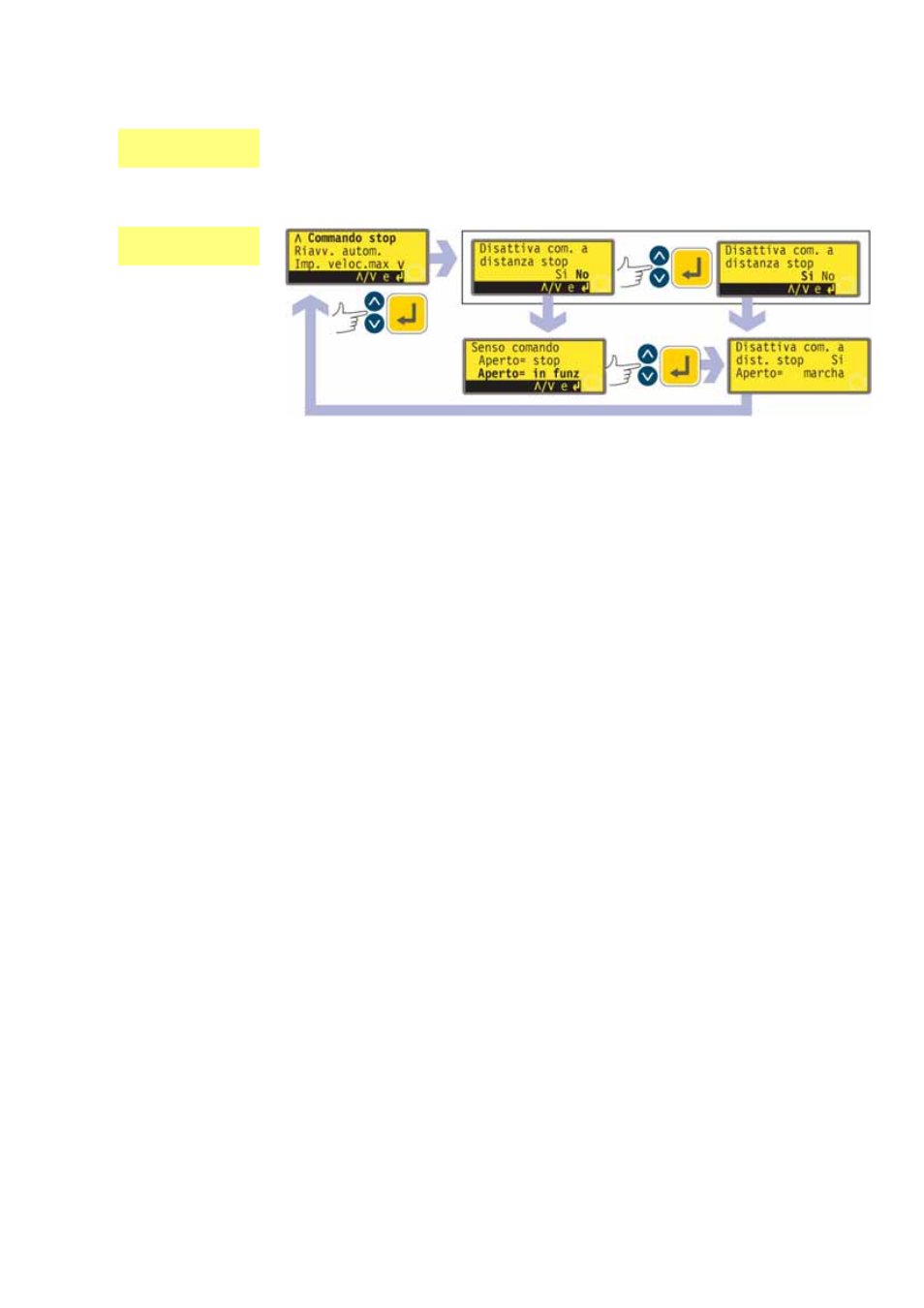

Nella terza schermata del menu Imposta, selezionare Arresto a distanza usando i
tasti SU e GIÙ. Premere ENTER per confermare.
La pompa visualizza una schermata che consente all’utente di disattivare la funzione
arresto a distanza. Usare i tasti SU e GIÙ per scegliere Sì o No e premere ENTER
per confermare.
Se si seleziona No, la pompa chiede all’utente di effettuare un’altra scelta: se la
pompa deve funzionare con un interruttore a distanza aperto o chiuso: Aperto =
arresto o Aperto = in funzione. Effettuare la selezione usando i tasti SU e GIÙ e
premere ENTER per confermare. La pompa visualizza brevemente una schermata di
conferma e riporta l’utente alla terza schermata del menu Imposta.
Se si seleziona Sì, la pompa visualizza brevemente una schermata di conferma e
riporta l’utente alla terza schermata del menu Imposta. Qui sono riportati degli
esempi.
Nota: la schermata di conferma indica se l’arresto a distanza è attivato o disattivato
e visualizza il rilevamento del comando dell’interruttore di comando a distanza
anche se Arresto a distanza è stato disattivato.
Alternativamente ...
Per commutare il rilevamento del comando di funzionamento/arresto a distanza tra
aperto = arresto e aperto = in funzione, effettuare quanto segue: fermare la
pompa. Disinserire l’alimentazione elettrica sulla parte posteriore della pompa.
Tenere premuto il tasto STOP e il tasto 1 (DIREZIONE) e disinserire
l’alimentazione elettrica. I tasti SU e GIÙ possono quindi essere utilizzati per
commutare il rilevamento del comando di funzionamento/arresto a distanza tra
aperto = arresto e aperto = in funzione.
Vedere 20.3 Input di funzionamento/arresto.
