26.6 Caricamento dell'elemento tubo
620RE e 620RE4
Le testine con elemento 620RE sono predisposte in stabilimento per accettare
elementi tubo Watson-Marlow LoadSure. La resa nel pompaggio viene compromessa
se non si usano elementi tubo Watson-Marlow LoadSure.

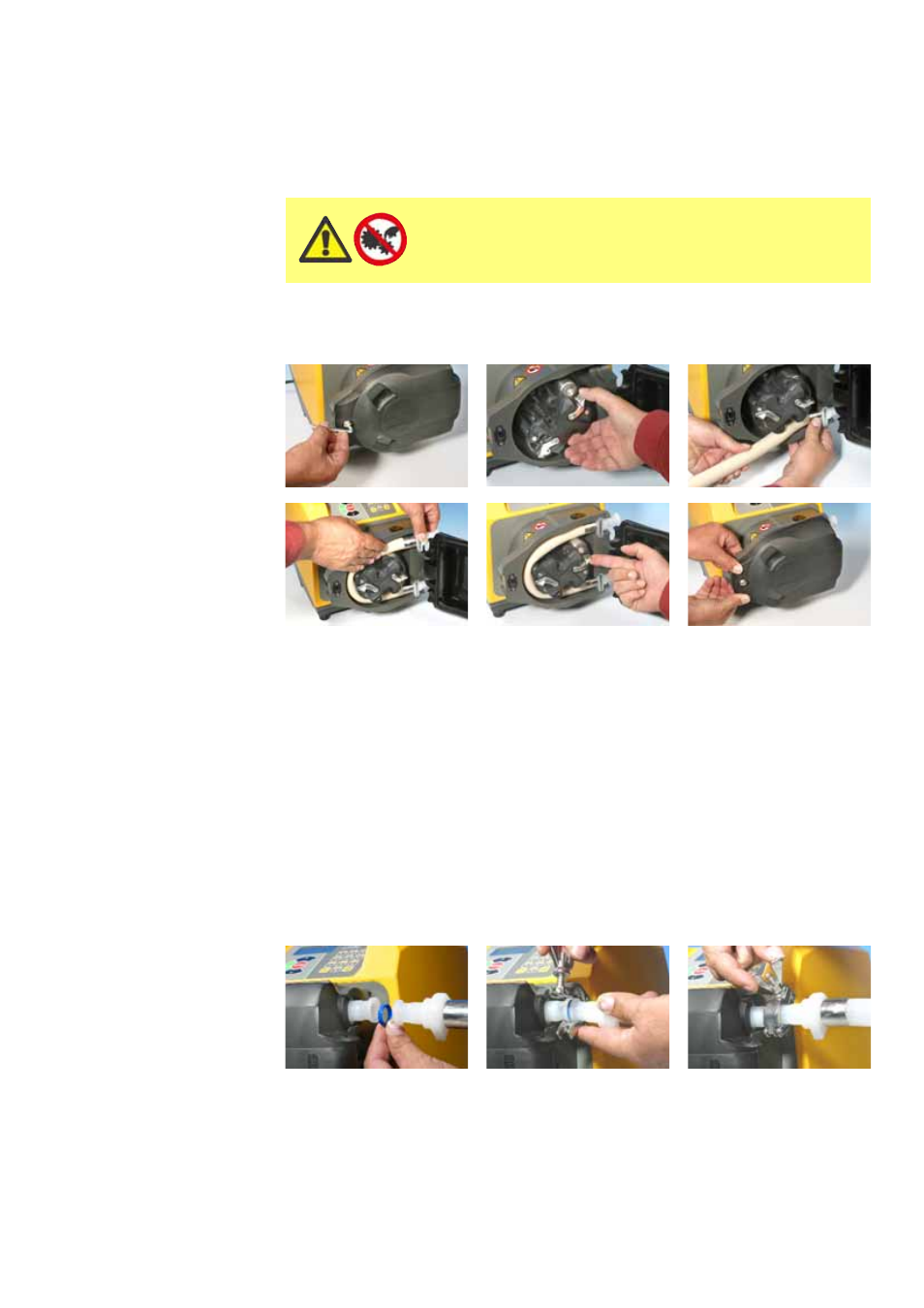

Aprire la protezione con un cacciavite adatto o con una chiave brugola da 5 mm.
Disinnestare i rulli.
Posizionare una delle flange a "D" nell'attacco inferiore (la flangia a "D"
assicura che l'elemento venga caricato correttamente).
Avvolgere l'elemento tubo attorno ai rulli disinnestati del rotore.
Posizionare la seconda flangia a "D" nell'attacco superiore.
Assicurarsi che la superficie piatta di ciascuna flangia a "D" si trovi al livello
della superficie di tenuta della flangia del corpo testina.
Innestare i rulli.
Chiudere la protezione e premere contro il corpo testina fino a innestare il fermo.
Collegamento degli elementi LoadSure con i tubi di alimentazione
e scarico
Gli elementi sanitari LoadSure, dotati di connettori bianchi, sono collegati a un
sistema di tubazione con morsetti Tri-Clamp e guarnizioni EPDM.
Mantenere l'estremità del connettore di alimentazione o il tubo di scarico contro
il connettore dell'elemento, interponendo una guarnizione EPDM.
Usare un morsetto Tri-Clamp per innestare entrambe le flange ad angolo retto,
chiuderlo e serrarlo.
Isolare sempre la pompa dall'alimentazione
elettrica prima di aprire la protezione o di
effettuare qualsiasi intervento di
posizionamento, smontaggio o manutenzione.
