20.4 Velocità: output analogico

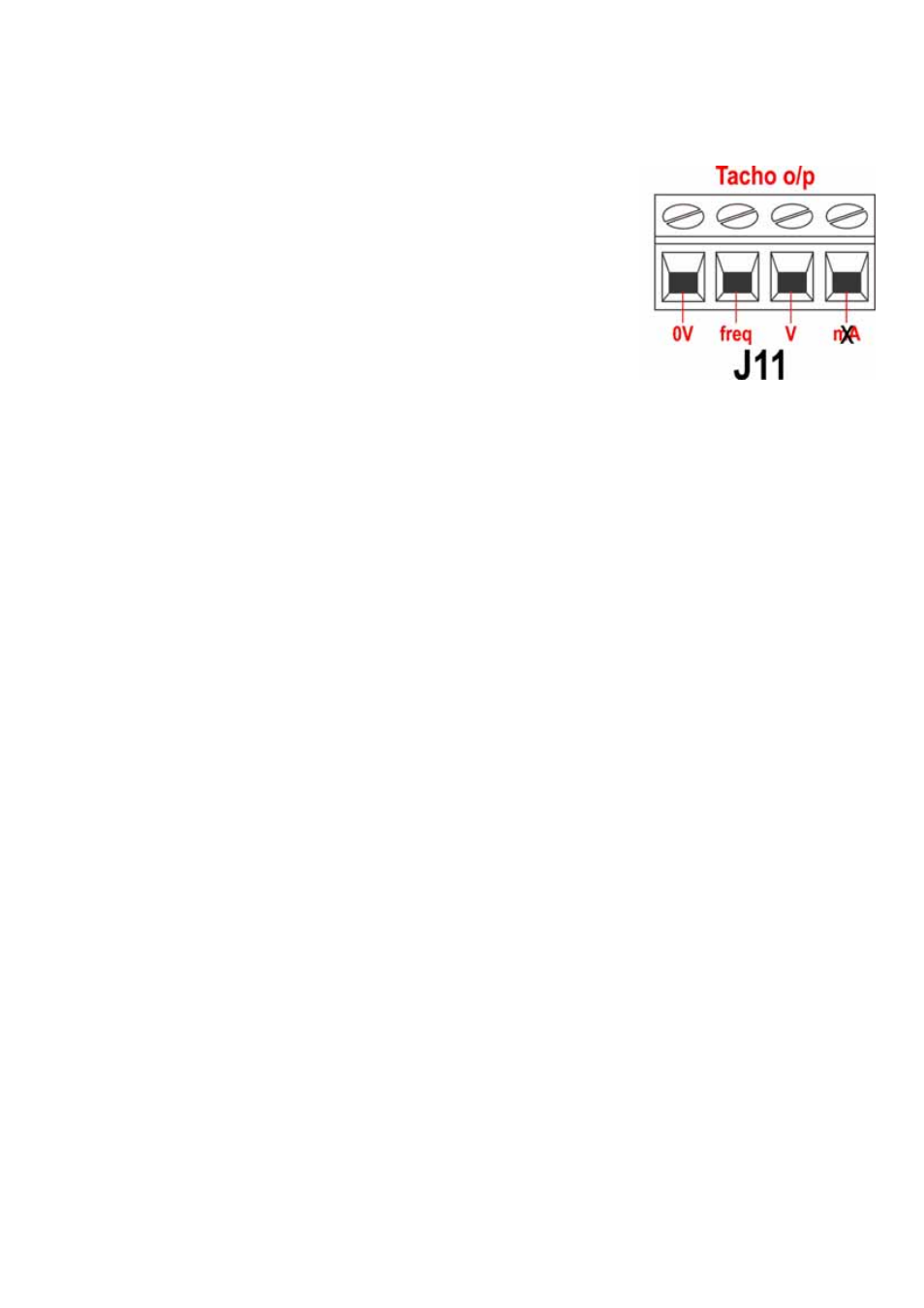

Un segnale di output analogico della tensione è
disponibile sul connettore di output tachimetro
(J11), tra il terminale V e il terminale a 0 V. La
tensione è direttamente proporzionale alla velocità
di rotazione della testina. 0 V = velocità nulla;
10 V = velocità massima.
Non vi è alcun output a mA su questo terminale
per il modello 620UN. Questo è disponibile sul
modello 620DuN.
20.5 Output frequenza
tachimetro
Un output di frequenza del tachimetro è disponibile sul connettore di output Tachi
(J11), tra il terminale freq e il terminale a 0 V. Il segnale fornisce un impulso a onda
quadra di +5 V, massimo 0,5 mA, la cui frequenza è direttamente proporzionale alla
velocità di rotazione della testina della pompa. Esso fornisce 5,717 Hz/giri/min, 343
impulsi per ogni giro dell'albero di uscita. La sequenza di impulsi proveniente dalla
pompa può essere usato per calcolare la velocità di rotazione o per determinare il
numero di giri della testina. Questo output ha la forza necessaria per gestire la
pompa fino a una distanza di 3 m. Cavi più lunghi necessitano di un'amplificazione
del segnale.
