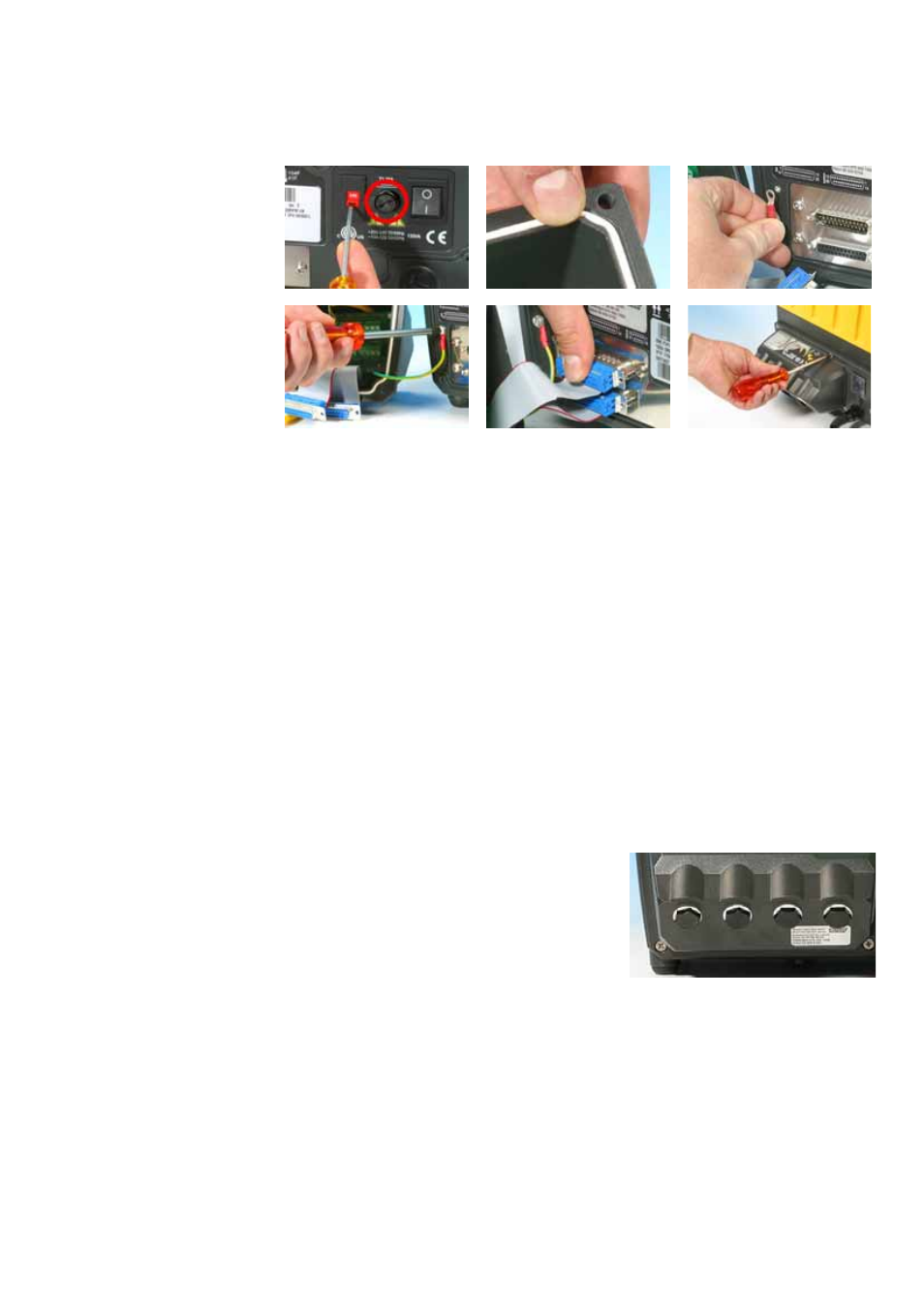

Per rimontare un modulo a tenuta 620N:
Controllare che il fusibile nel portafusibili (cerchiato) non necessiti di essere
sostituito. Controllare che il selettore di tensione sia impostato correttamente.
Controllare che la striscia di tenuta sia completamente inserita nel canale sulla
parte anteriore del modulo.
Collegare il cavo di messa a terra del modulo. Rimettere e serrare la vite a 2 Nm.
Spingere in sede i connettori a D a 25 vie femmina (superiore) e maschio.
Mantenere il modulo in posizione. Non spostare la guarnizione e non impigliare
il cavo di messa a terra o i cavi a nastro dei connettori a D, ma avvitare le viti
di fissaggio (per prima la vite superiore centrale). Serrare a 2,5 Nm.
Nota: per la corretta installazione del modulo 620N, occorrono sei viti. In mancanza
di questo numero di viti, i fori delle viti potrebbero corrodersi, compromettendo la
protezione IP66 (NEMA4X).
20.2 Cablaggio
È responsabilità dell'utente garantire che il funzionamento della pompa sia sicuro
e affidabile con il comando a distanza e con quello automatico.
I cavi a 0 V di questa pompa sono collegati in comune e isolati da terra tramite
trasformatore di rete (messa a terra fluttuante). Può essere collegata a interfacce a
0 V isolate o a 0 V collegate a terra.
L'ingresso dei cavi nel modulo avviene
attraverso un massimo di quattro guarnizioni
per cavo a tenuta stagna, che possono essere
montate al posto dei tappi di tenuta forniti
insieme al modulo quando la pompa viene
spedita.
Il numero delle guarnizioni necessarie
dipende dal numero di cavi di collegamento necessari e dalle decisioni
dell'installatore. Di norma, sono fornite in dotazione con la pompa quattro
guarnizioni M16 per cavi.
Per i connettori della morsettiera, occorre usare i cavi di comando raccomandati:
unità SI = 0,14-2,5 mm
2 (conduttore unico) e 0,14-1,5 mm 2 (più conduttori). USA =
26-14 AWG (conduttore unico) e 26-16 AWG (più conduttori). Cavo: circolare.
Diametro esterno max/min per assicurare la tenuta quando lo si passa attraverso la
guarnizione standard: 9,5-5 mm. La sezione del cavo deve essere circolare per
garantire la tenuta.
