Manuale per l'utente delle pompe Watson-Marlow 620UN, 620U, 620SN, 620S 51
20 Cablaggio del comando
automatico con modulo 620N
Il collegamento della pompa ad altri dispositivi avviene tramite i connettori a vite del
terminale del modulo a tenuta 620N sulla parte posteriore della pompa. I cavi adatti
devono essere passati nel modulo attraverso una o più apposite guarnizioni a tenuta
e vanno collegati in modo appropriato. Per consentire questa operazione è necessario
lo smontaggio del modulo.
20.1 Smontaggio e rimontaggio
del modulo 620N

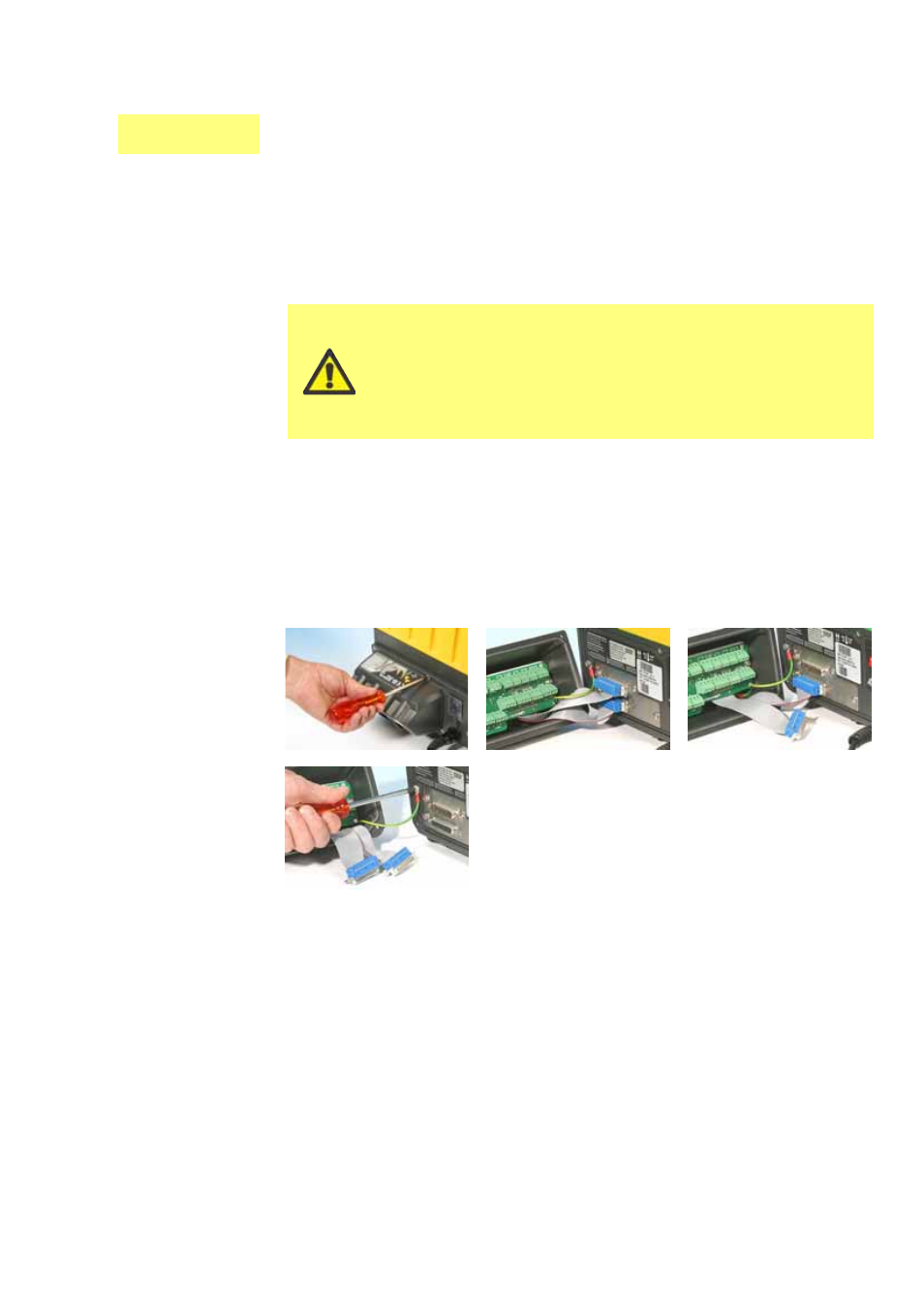

Per smontare il modulo a tenuta 620N:
Il modulo è fissato sul retro dell'unità di azionamento con sei viti in acciaio
inossidabile M5x12 a testa conica.
Svitare le sei viti usando un cacciavite a croce adatto, lasciando per ultima la
vite superiore centrale. Anche quando sono state tolte tutte le viti, la striscia di
tenuta può fare aderire il modulo all'unità di azionamento. In questo caso,
picchiettarlo delicatamente per staccarlo. Non utilizzare strumenti per fare leva.
La striscia di tenuta deve essere conservata all'interno del proprio canale sulla
parte anteriore del modulo. Il coperchio trasparente dell'interruttore di
accensione/spegnimento deve essere lasciato sulla propria flangia sulla parte
anteriore del modulo. Controllare l'integrità della guarnizione e il coperchio
trasparente dell'interruttore di accensione/spegnimento. In caso di danni,
sostituire la parte per conservare la protezione dell'ingresso.
Se necessario, scollegare i due connettori a D a 25 vie che collegano il modulo
all'unità di azionamento della pompa. Se necessario, inoltre, staccare il filo di
messa a terra del modulo dalla parte posteriore dell'unità. Tuttavia, il filo è
sufficientemente lungo da consentire di ripiegare all'indietro il modulo per
accedere alla scheda di circuiti interna e al retro dell'unità di azionamento.
UN
È importante verificare che il valore di tensione
impostato per la pompa corrisponda a quello
dell'alimentazione. Il selettore di tensione è montato
sul pannello posteriore dell'unità di azionamento.
Il modulo deve essere smontato (e successivamente
rimontato) per consentirne la verifica.
