Manuale per l'utente delle pompe Watson-Marlow 620UN, 620U, 620SN, 620S
53
Per la protezione EMC è necessario utilizzare un cavo di comando schermato. La
schermatura deve terminare con una delle viti di montaggio del circuito stampato
oppure sul connettore a forcella adiacente (se in dotazione).
Per una migliore protezione dalle emissioni elettromagnetiche in ambienti con elevati
livelli di rumorosità, il cavo schermato può essere utilizzato insieme a guarnizioni
cavi in metallo EMC a tenuta stagna. Questi elementi devono essere collegati a terra
al modulo aggiungendo un dado M16x1,5 con bordi dentati per assicurare un
contatto corretto con l'interno del modulo. Per accedere all'interno del modulo, è
necessario smontare la scheda di circuiti del modulo tenuta in posizione da due viti
di fissaggio che possono essere tolte e rimontate con un cacciavite a croce. Prendere
le normali precauzioni contro la corrente statica quando si maneggiano i circuiti
stampati.
Cavi adatti all'uso generico: 300 V con guaina in PVC di alta qualità con buona
resistenza agli incendi e all'umidità.
Cavi adatti per uso industriale: 300 V con guaina in poliuretano superinforzata e
resistente a oli, carburanti, solventi e acqua.
Per motivi di praticità di cablaggio può risultare difficilmente gestibile manipolare più
di 8 conduttori per cavo. Per chiarezza, in figura ne sono illustrati solo due.

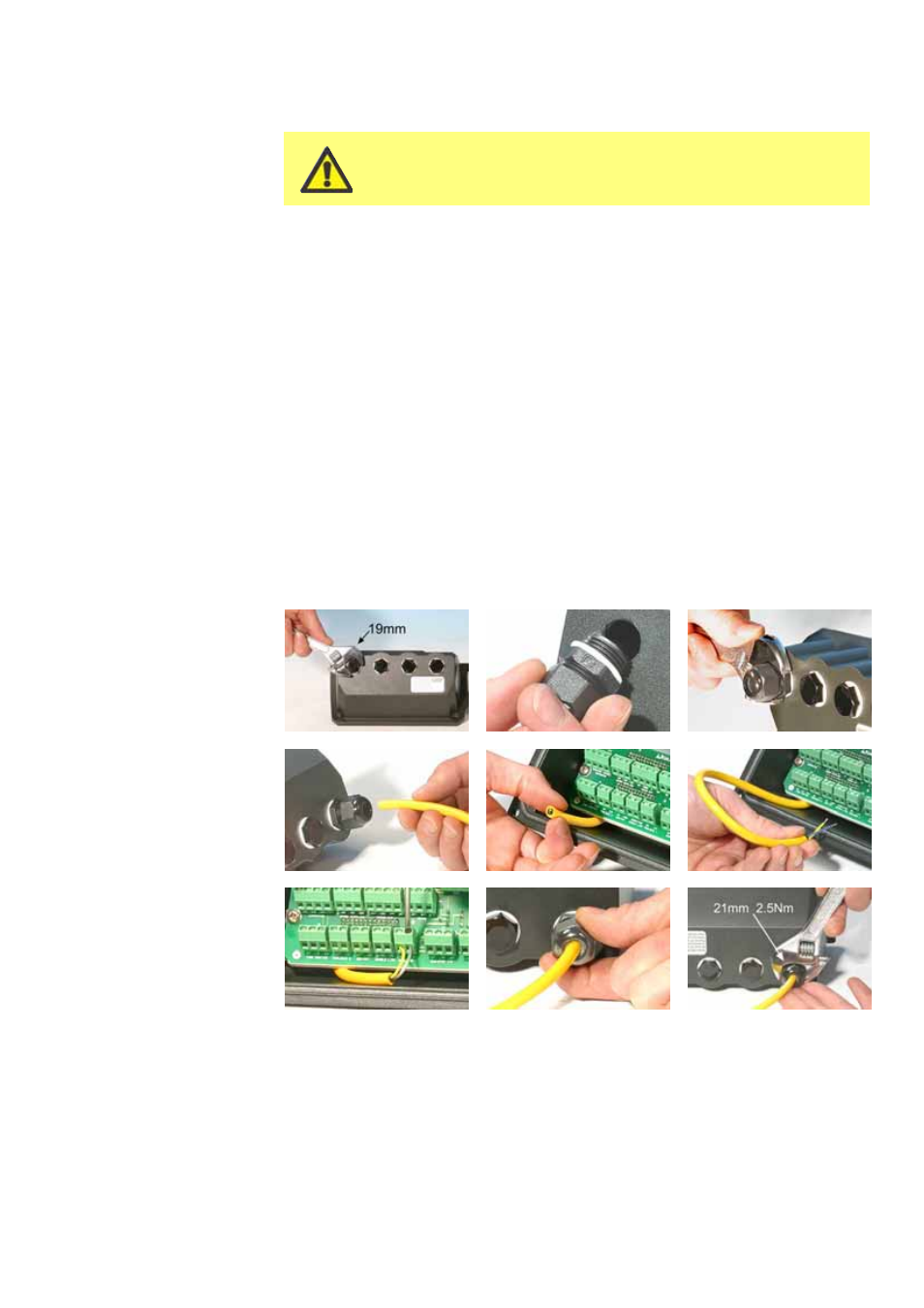

Utilizzare una chiave aperta da 19 mm per svitare il tappo di tenuta. Gettare la
rondella di tenuta in nylon.
Avvitare al posto del tappo una delle guarnizioni M16x1,5 fornite, utilizzando la
nuova rondella di tenuta in nylon fornita. Serrare la guarnizione a 2,5 Nm per
garantire una buona tenuta, utilizzando una chiave aperta da 21 mm. Se viene
utilizzata una guarnizione diversa, deve essere a tenuta secondo IP66.
Allentare il cappuccio della guarnizione (non toglierlo) e infilare il cavo attraverso
la guarnizione. Quando è passato, continuare a spingerlo.
Usare cavi e guarnizioni raccomandati per la versione
IP66 (NEMA 4X) della pompa; in caso contrario, si
potrebbe compromettere la protezione dell'ingresso.
