Manuale per l'utente delle pompe Watson-Marlow 620UN, 620U, 620SN, 620S 65
Collegare un interruttore a distanza tra i pin 5 e 19 del connettore a D inferiore.
Interruttore aperto per rotazione in senso orario, interruttore chiuso per rotazione in
senso antiorario. Alternativamente, si può applicare un segnale logico al pin 5 del
connettore a D inferiore, con collegamento a terra sul pin 17. Input basso per
rotazione in senso orario, input alto per rotazione in senso antiorario. In assenza di
collegamento la pompa effettua come impostazione predefinita la rotazione in senso
orario.
21.6 Input di commutazione
automatica/manuale

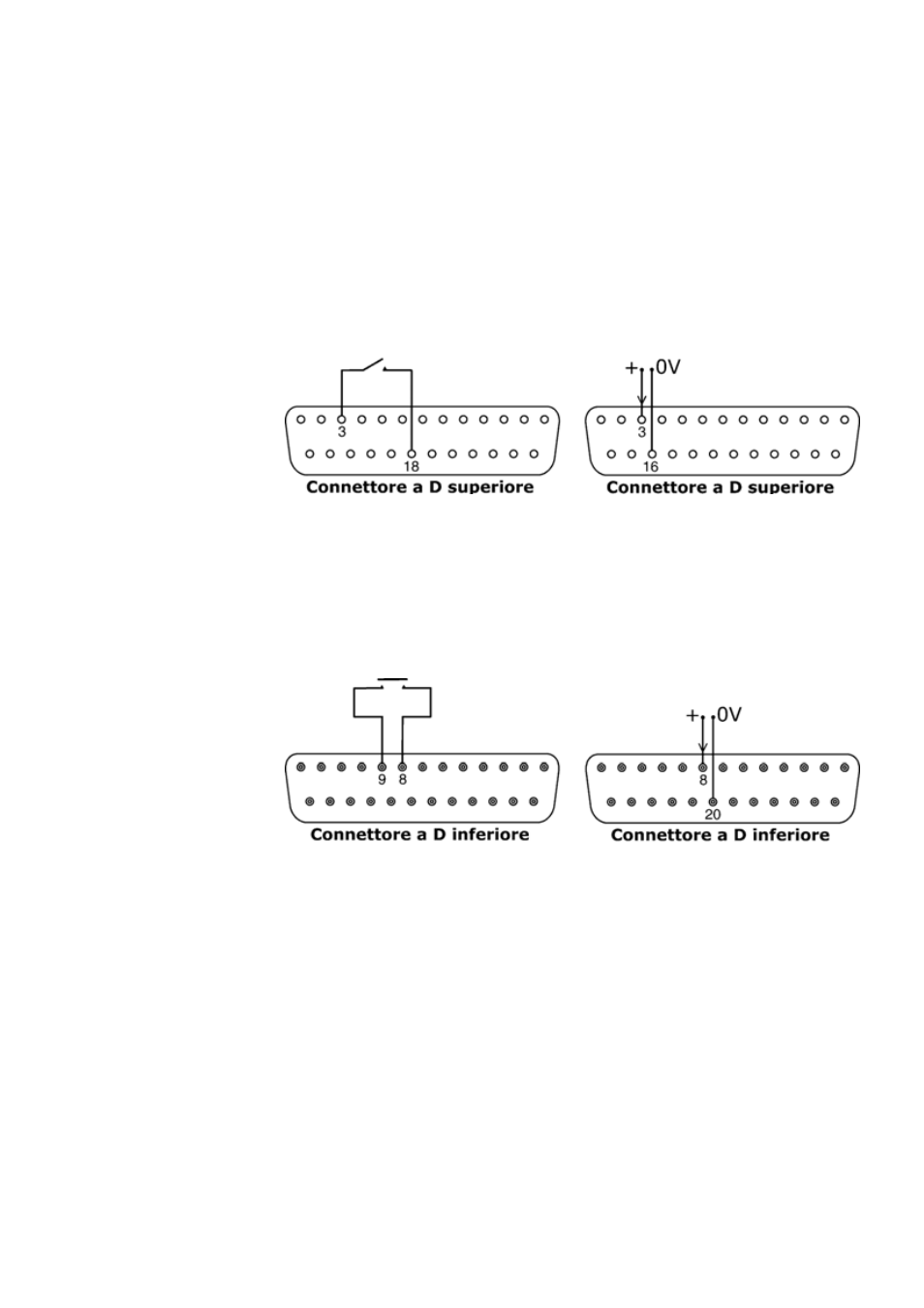

Collegare un interruttore a distanza tra i pin 3 e 18 del connettore a D superiore.
Interruttore chiuso per il comando automatico, interruttore aperto per il comando
manuale. Alternativamente, si può applicare un input logico al pin 3 del connettore
a D superiore, collegamento a massa sul pin 16. Input alto per comando automatico,
input basso per comando manuale.
21.7 Input MemoDose
Collegare un interruttore a contatto momentaneo come un interruttore a pedale
o manuale tra i pin 8 e 9 del connettore a D inferiore. Chiudere l'interruttore per
iniziare una dose. Questo input viene adattato dal software e funziona in un modo
simile a quello degli altri input a distanza, come con l'input logico da 5-24 V come
indicato in precedenza, usando il pin 8 come input e il pin 20 come 0 V (connettore a
D inferiore). Nota: questo input viene adattato dal software in modo che il segnale
possa essere momentaneo o mantenuto durante la dose. Se mantenuto, il segnale
deve essere rimosso prima della dose successiva.
