Sezione 2: Installazione e Configurazione

35

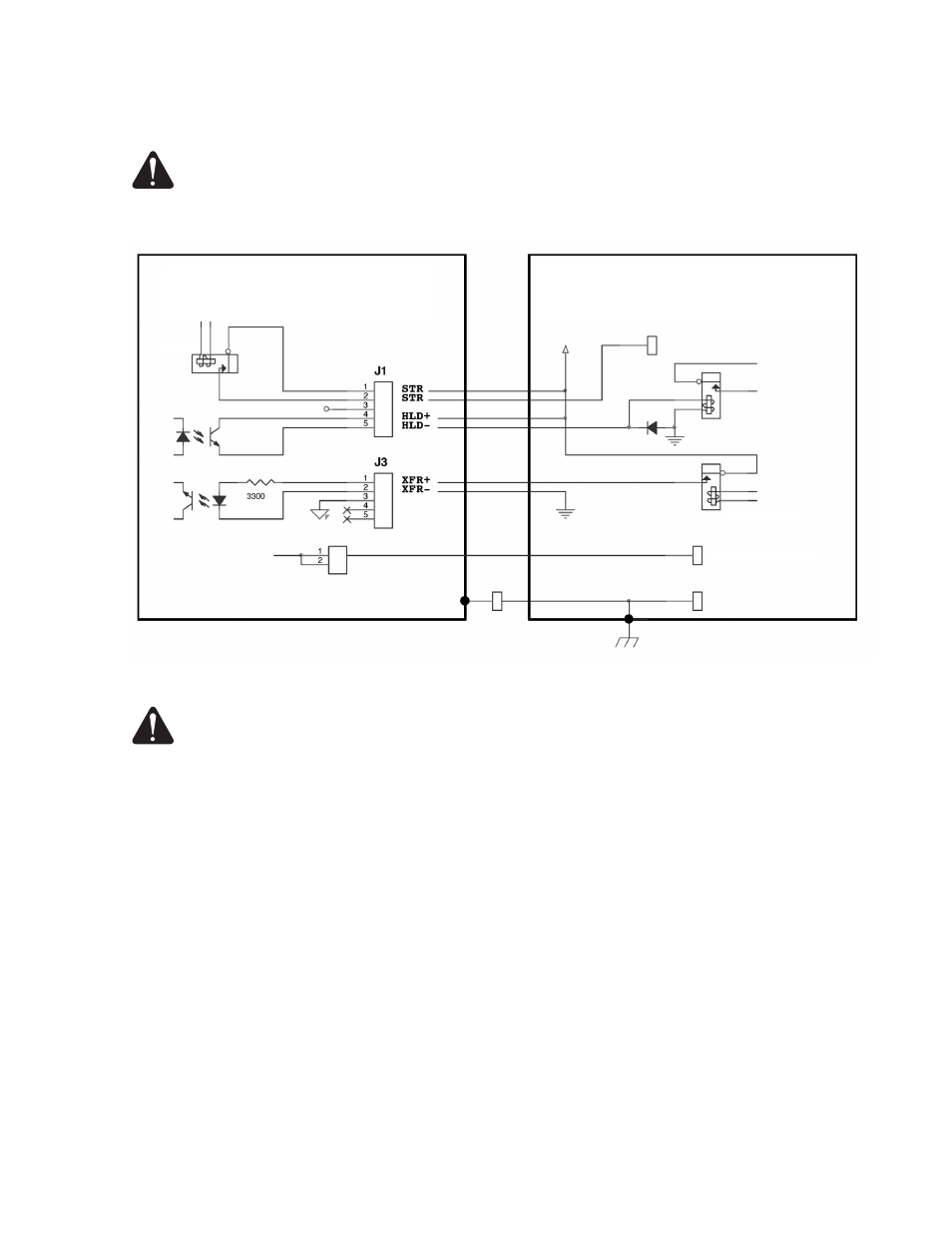

Figura 18: Connessioni dell’interfaccia plasma

AVVERTENZA!

Per la un funzionamento corretto ed in sicurezza, questa unità deve essere collegata ad una
terra positiva.

AVVERTENZA!

Rispettare le polarità dei segnali quando si effettuano i collegamenti con gli optoisolatori.
Non superare i 24 VCC sulle linee di segnale. Non superare i 30 mA sugli ingressi o sulle uscite.
Non superare l’assorbimento totale di 50 mA sull’alimentazione +12 V interna sul campo del
Sensor™ PHC. Il mancato rispetto di queste avvertenze può danneggiare il sistema.

I/O interfaccia plasma

Sensor PHC

RELÈ

Alimentazione plasma esterna

(tramite collegamento esterno +24 V)

RELÈ

TIERRA Externa

Collegamento

esterno +24 V

OPTP

OPTP

AVVIO PLASMA (+24 V)

CONGELAMENTO

ACCENSIONE

GND_Esterna

Bobina relè 24 V

TRASFERIMENTO

Pezzo
Terra positiva

DIODE

Elettrodo (negativo)

+24 V campo
