Gruppo carrello standard
Dati elettrici
Motore ................................................................................................+24 VCC, 3 A
Freno motore.....................................................................................+24 VCC, 0,5 A
Fine corsa ..........................................................................................non usato – rilevamento limite per contatto fisico
Interruttore sistema anticollisione.................................................Interruttore di prossimità +12 VCC
Funzione di controllo del carrello
Azionamento motore .......................................................................CC ponte H, con modulazione di larghezza
di impulso della corrente
Feedback velocità carrello .............................................................Tensione motore
Velocità massima carrello...............................................................508 cm/min
Corsa massima carrello ..................................................................152 mm
Carico massimo carrello.................................................................4,5 kg

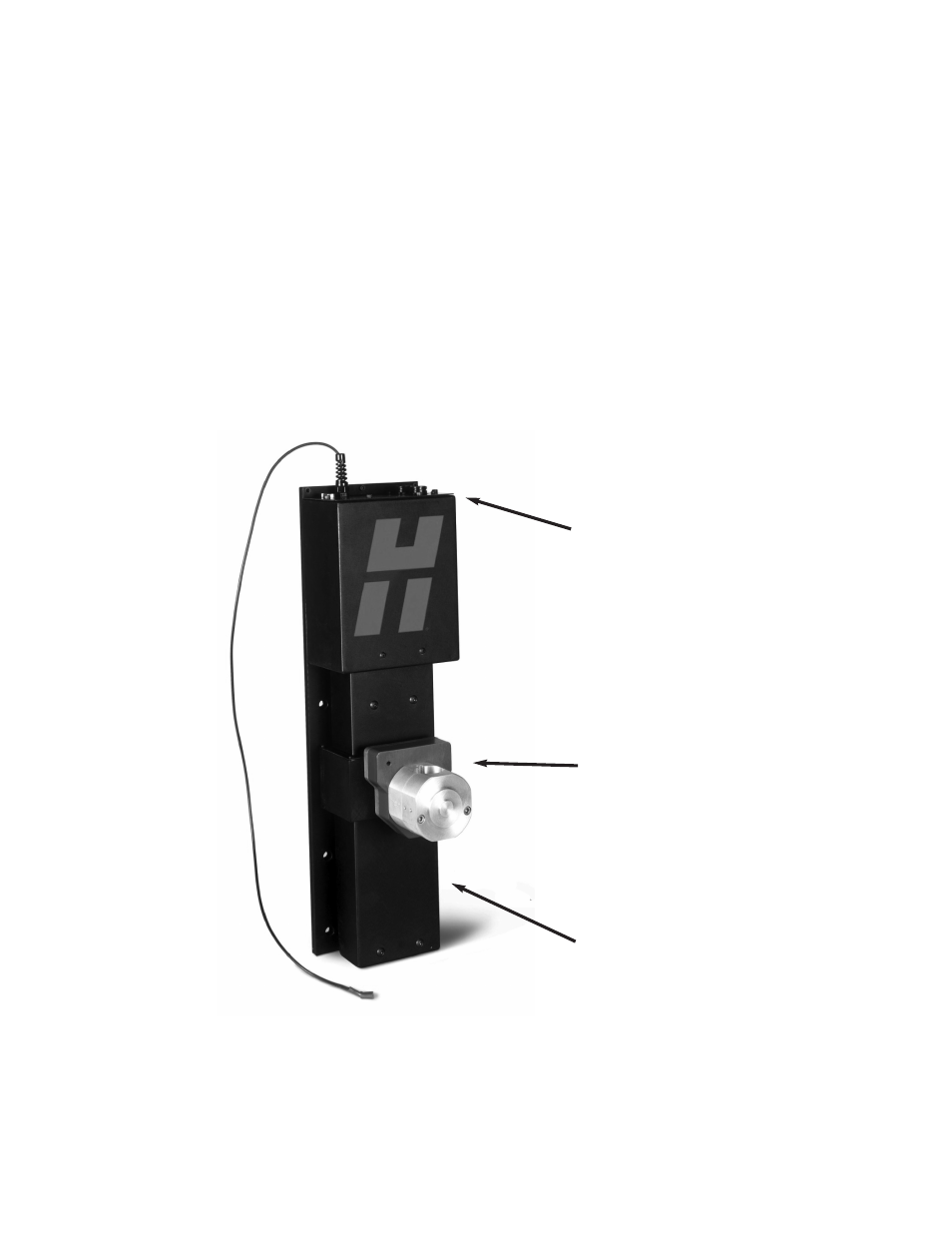

Figura 4: Gruppo carrello torcia
Tutte le connessioni per i cavi
escono dal coperchio superiore
Sistema magnetico di sgancio
torcia in caso di collisione
Tutti i componenti del carrello torcia,
compresi il motore ed il freno, sono
completamente riparati
