26 Sensor™ PHC: Guida d’uso e Configurazione
Cavi del sistema
Installare i cavi del sistema come illustrato in Figura 12. Tutti i cavi devono essere opportunamente schermati
con connessioni schermate su entrambe le estremità. Se possibile, far passare tutti i cavi del sistema PHC
a distanza dai cavi di potenza del plasma. Se i cavi di potenza ed i cavi del sistema PHC devono condividere
la stessa canalina, si raccomanda di separarli il più possibile all’interno della canalina stessa. Per un
funzionamento affidabile, tutte le masse devono essere collegate alla massa della macchina, lungo il percorso
più breve possibile.
Nota: Se si usa un Powermax con un partitore di tensione integrato, utilizzare il cavo di interfaccia
Powermax 123896.

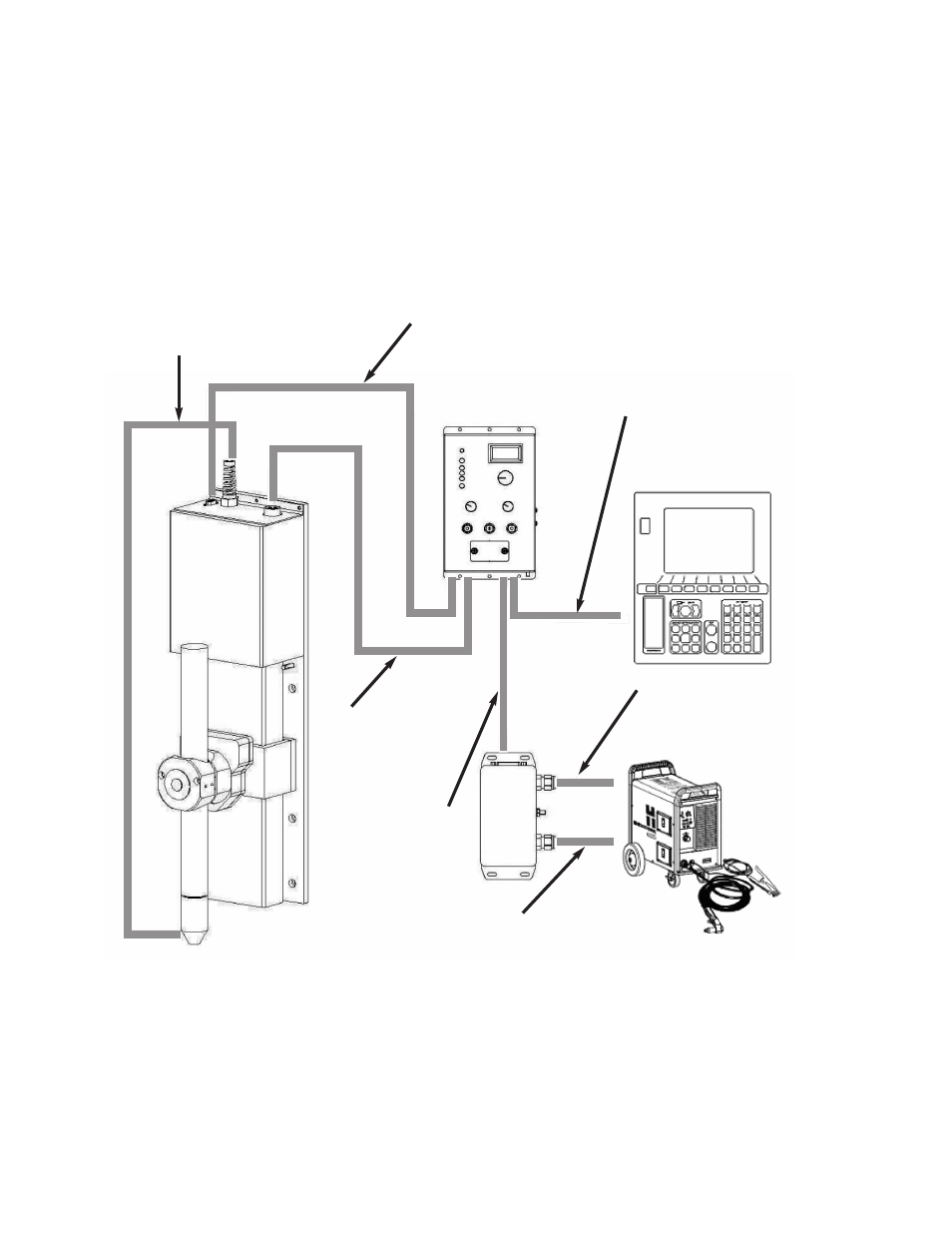

Figura 12: Cavi del sistema
Cavo ad alta tensione per il rilevamento
di un ostacolo sulla lamiera Cavo di segnale
del carrello torcia
Codice parte =
123897
Cablaggio alta tensione,
fornito dal cliente
Cavo di alimentazione
carrello torcia
Codice parte =
123898
Cavi di segnale plasma,
forniti dal cliente
Vedi Figura 16
Cavo di interfaccia
plasma
PN = 228249
Cavo di interfaccia CNC
Codice parte = 123895
Vedi Figura 15
