Sensor™ PHC: Guida d’uso e Configurazione
Connessioni

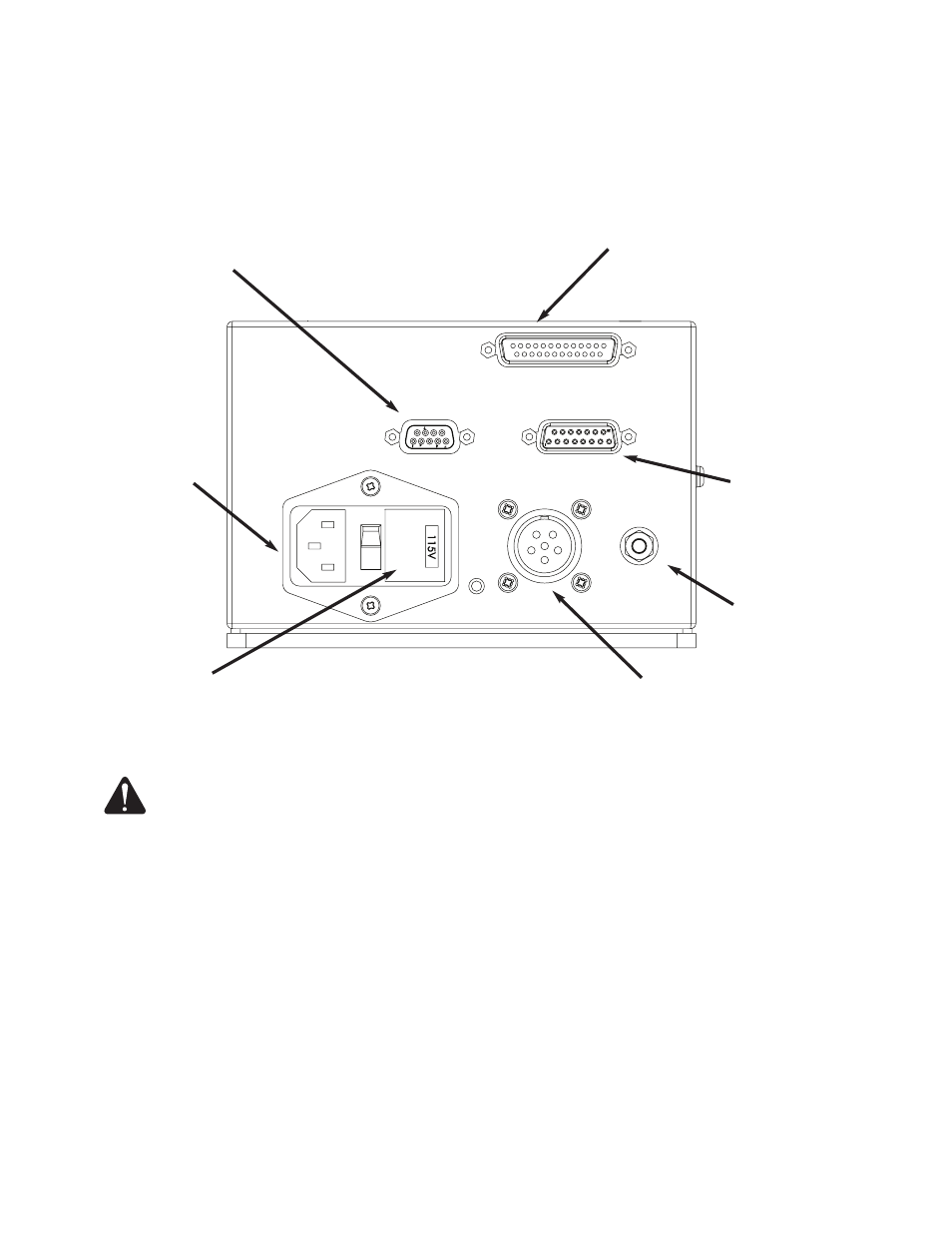

Tutte le connessioni al Sensor™ PHC sono realizzate mediante 4 connettori posizionati nella parte inferiore
dell’unità di comando. Vedi Figura 1.
AVVERTENZA!
Per motivi di sicurezza e per un funzionamento corretto questa unità deve essere collegata al
bus di terra sul banco di taglio.
Connessioni di segnale
sul carrello torcia
Fusibile e selettore di
tensione con interruttore
Alimentazione motore
e freno carrello torcia
Tensione di
alimentazione
115/230 VCA
I/O sistema
plasma
Terra
I/O controller
computer
Figura 1: Connessioni
