MANUTENZIONE
2
5-34
HPR130 Auto Gas
Manuale di istruzioni

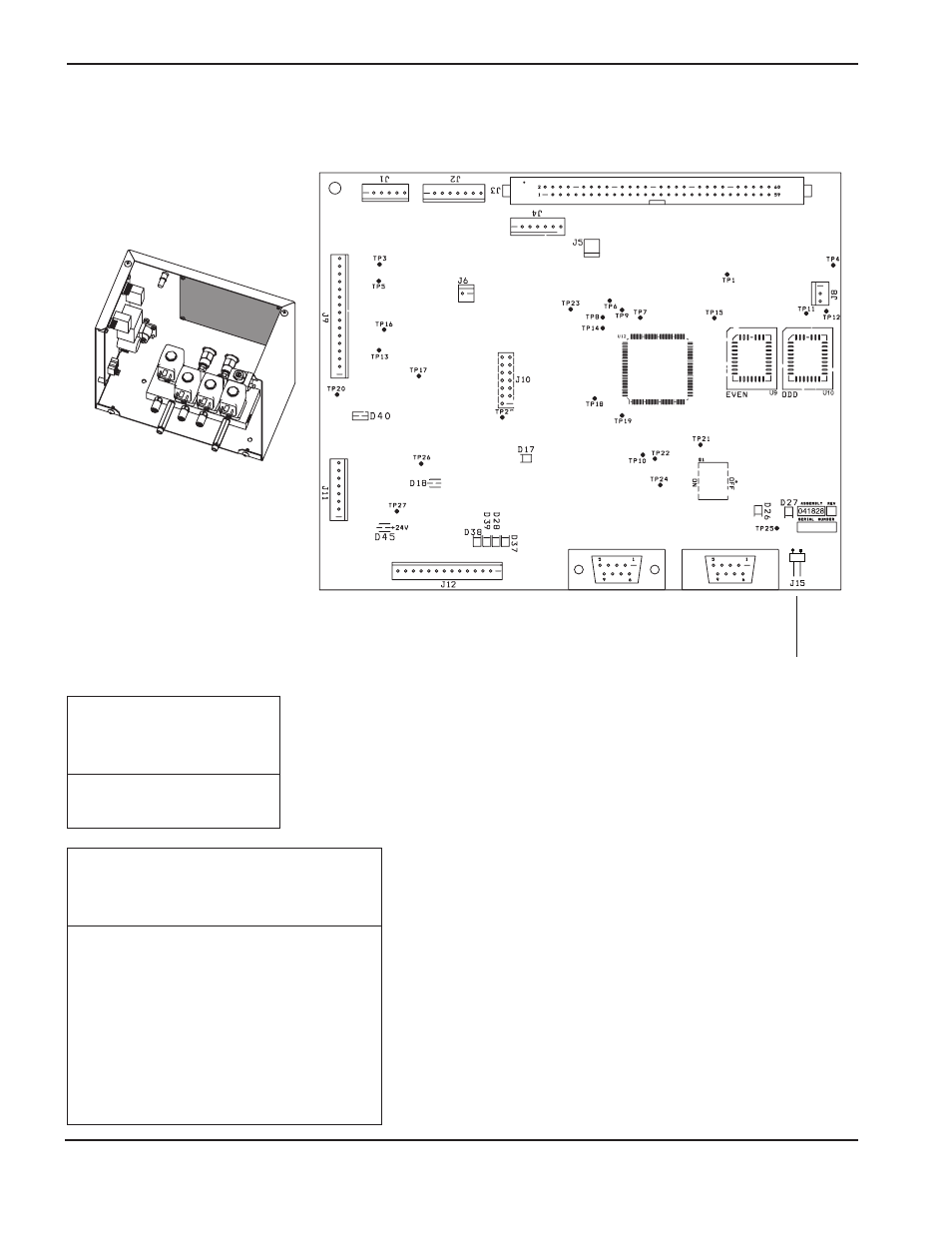

Scheda di controllo della consolle di dosaggio
Lista dei LED della scheda di controllo
della consolle di dosaggio
LED
Nome del segnale
Colore
D17
+ 3.3 VCC
Verde
D18
+ 5 VCC
Verde
D26
CAN - RX
Verde
D27
CAN - TX
Verde
D28
Valvola Burkert 2
Rosso
D37
Valvola Burkert 1
Rosso
D38
Valvola Burkert 4
Rosso
D39
Valvola Burkert 3
Rosso
D40
+ 15 VCC
Verde
D45
+ 24 VCC
Verde
Elenco del firmware per la
scheda di controllo PCB2
Componente
Codice
U9
081096 EVEN
U10
081096 ODD
Nota: Resistenza terminale CAN. Il
ponticello deve essere rimosso.
