MANUTENZIONE
HPR130 Auto Gas Manuale di istruzioni 5-27

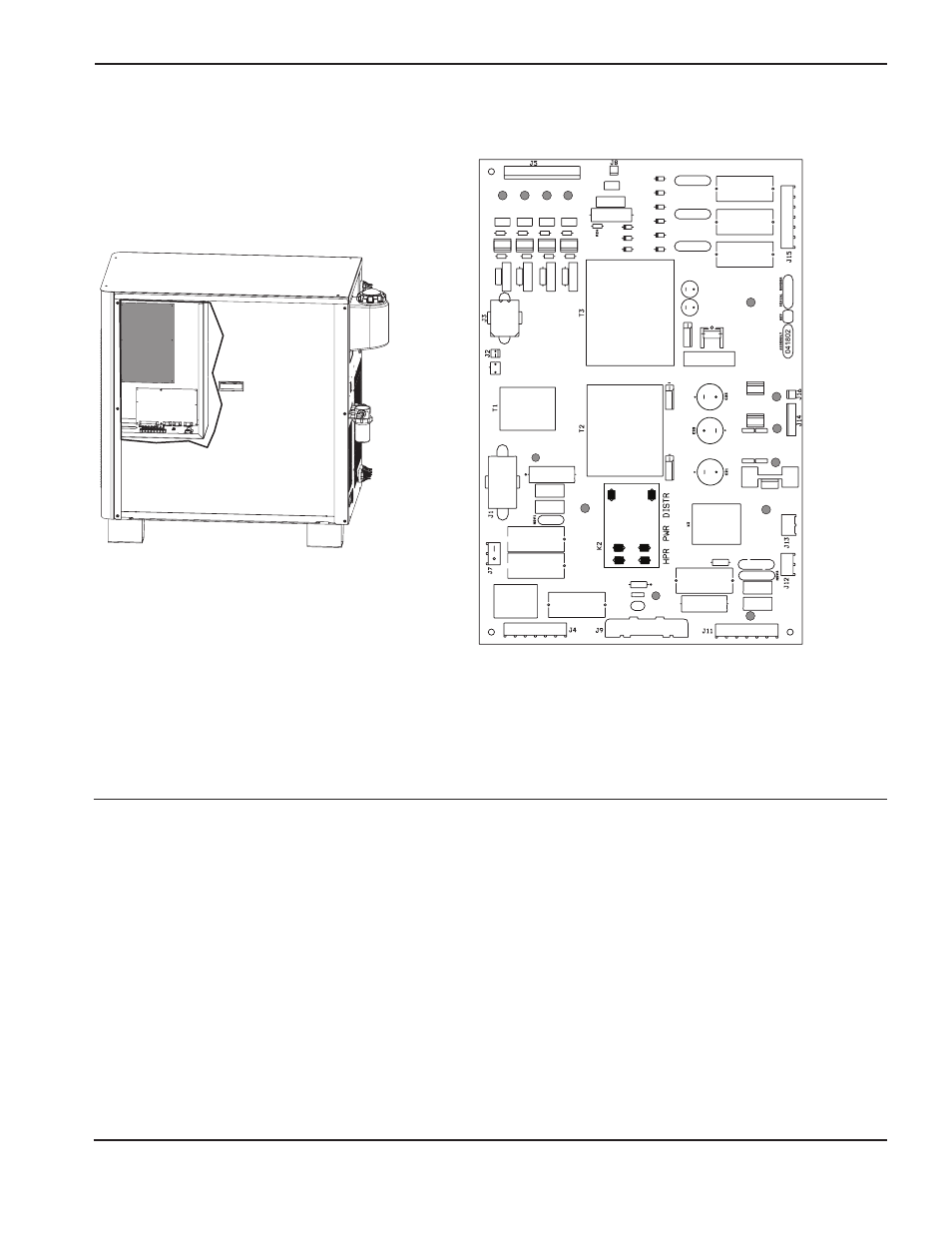

Scheda di distribuzione di potenza PCB2 del generatore
D23
D12
D26
D31
D32
D33
D3
D25
D1 D7 D5 D2
D35
Elenco dei LED sulla scheda di distribuzione di potenza
LED Uscita Colore
D1 Contattore Rosso
D2 Relé arco pilota Rosso
D3 120 VCA (commutato) Verde
D5 Innesco alta frequenza (HF) Rosso
D7 Selezione sovracorrente Rosso
D12 24 VCA (commutato) Verde
D23 240 VCA (commutato) Verde
D25 + 24 VCC Rosso
D26 Motore pompa Verde
D31 + 5 VCC Rosso
D32 - 15 VCC Rosso
D33 + 15 VCC Rosso
D35 24 VCA Verde
